EMC Plus & Charge Plus에서 Source의 파형 바꾸기

Thin Wire Source의 파형을 설정하는 방법입니다.
먼저 Thin Wire Source를 추가한 후 아래와 같이 파형을 설정합니다.

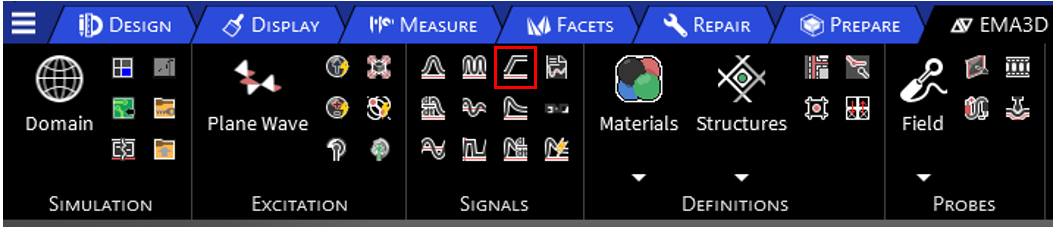

1. EMA3D 탭의 SIGNALS - 원하는 파형 클릭
   예시는 을 이용해 진행합니다.

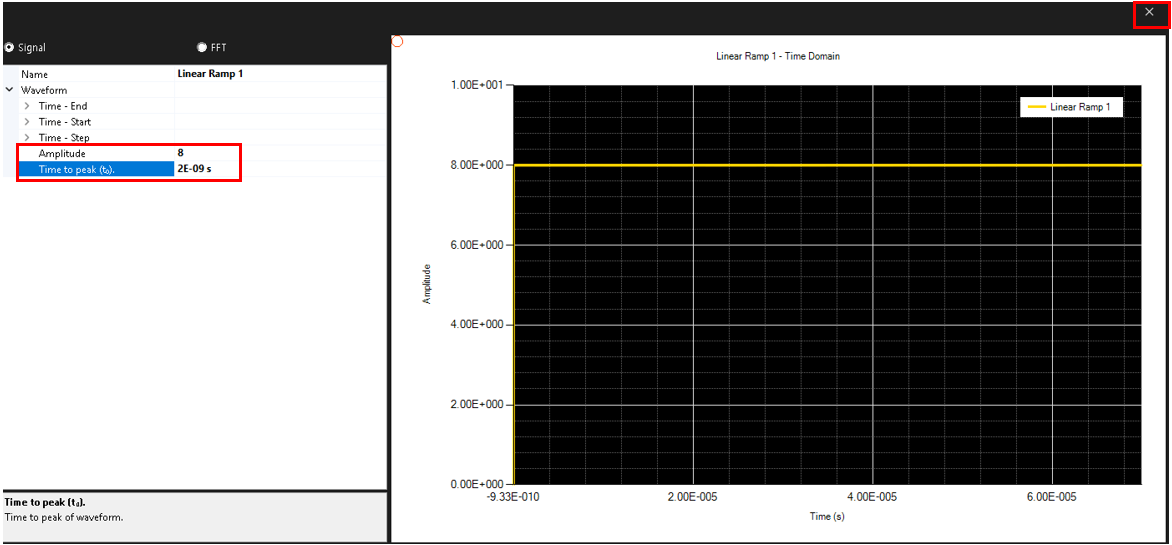

2. 파형을 설정한 후 우측 상단의 X 버튼을 눌러 설정을 종료하고 창을 닫습니다.

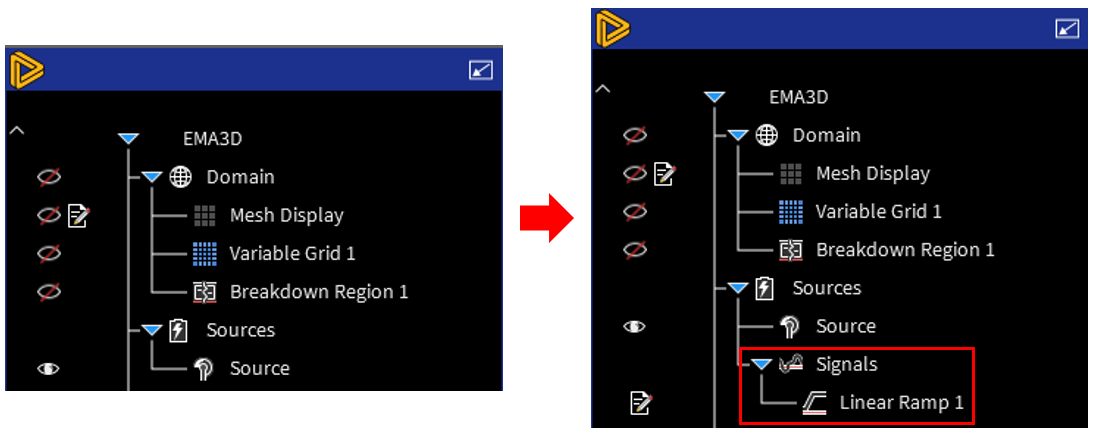

   위 설정을 완료하면 Model Tree의 Signals 하단에 Linea Ramp 1이 생성된 것을 확인할 수 있습니다.

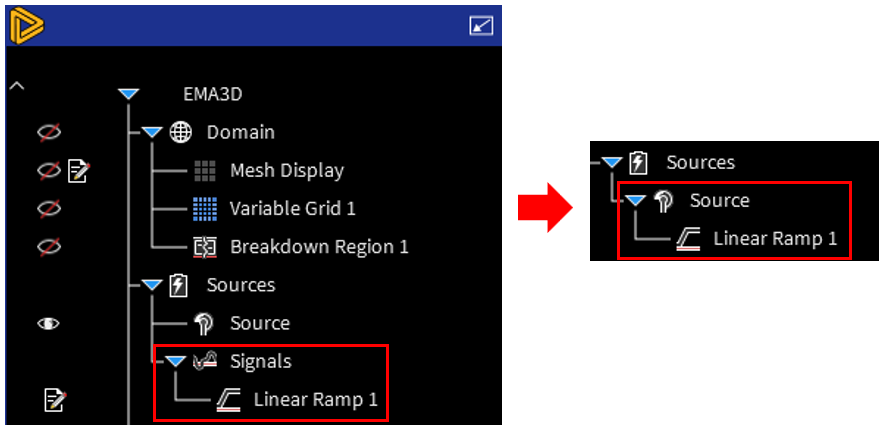

3. Linear Ramp 1의 파형으로 동작할 Source로 이를 드래그합니다.
   (gif 파일이므로 재생되지 않으면 새로고침 해주세요.)


   Linear Ramp 1이 Source 하단으로 이동하는 것을 확인할 수 있습니다.
