EMC Plus & Charge Plus에서 Thin Wire로 Excitation 설정하는 방법

EMC Plus & Charge Plus에서 Thin Wire를 이용해 Excitation을 설정하는 방법입니다.

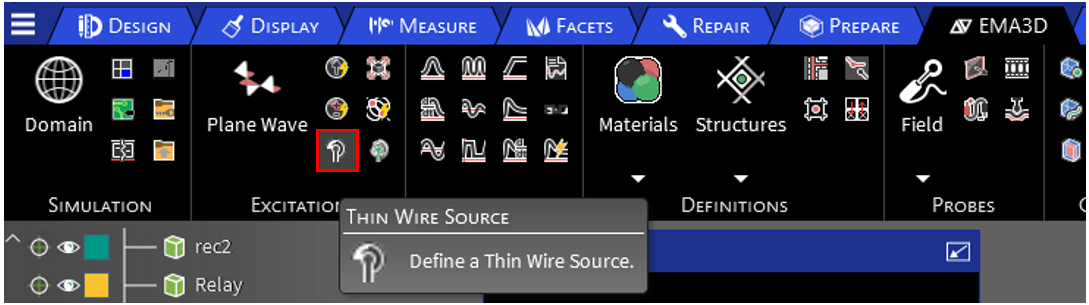

1. EMA3D 탭의 Excitation - Thin Wire Source

2. Thin Wire Source로 설정할 Line을 선택합니다. 클릭된 Line은 파란색으로 바뀝니다.

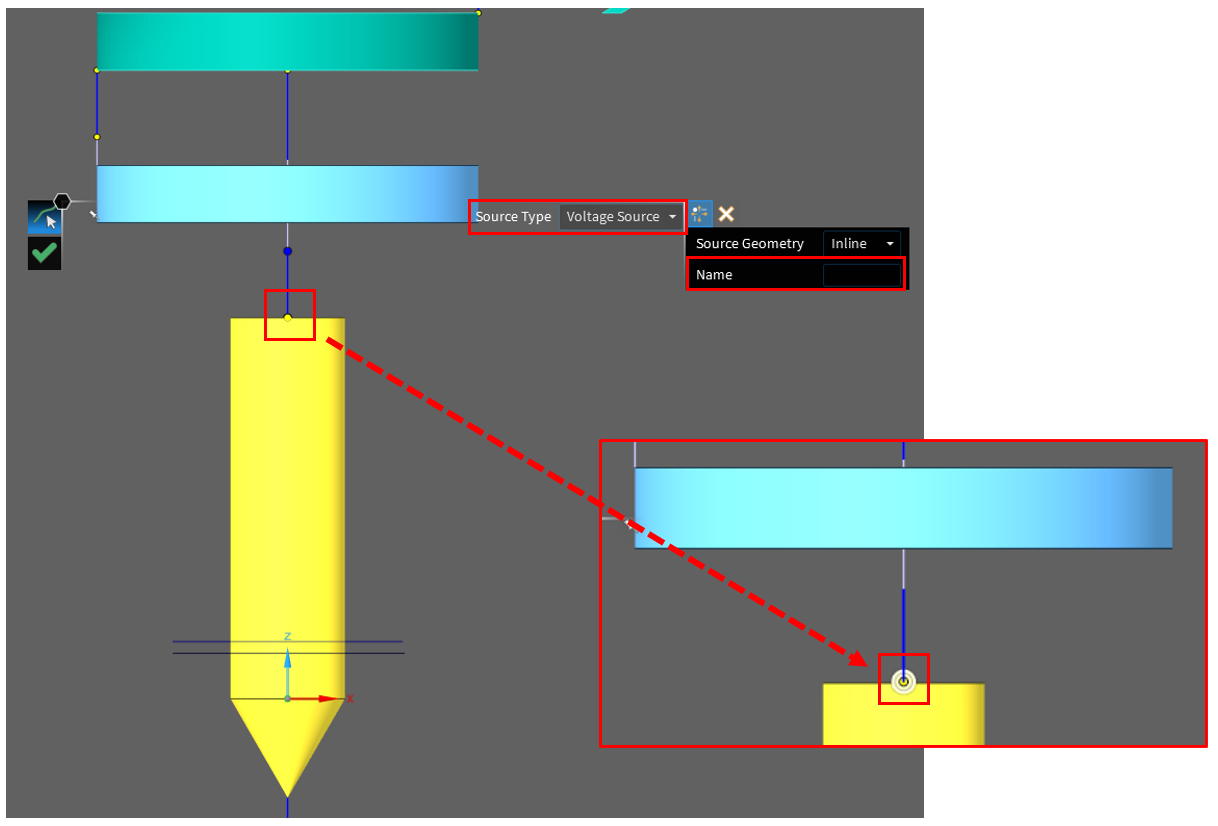

3. Source가 위치할 Point를 클릭합니다. 클릭 시 해당 점이 노란색으로 표시됩니다.

4. Excitation의 Source Type과 이름을 입력하고 초록색 체크 박스를 눌러 설정을 완료합니다.

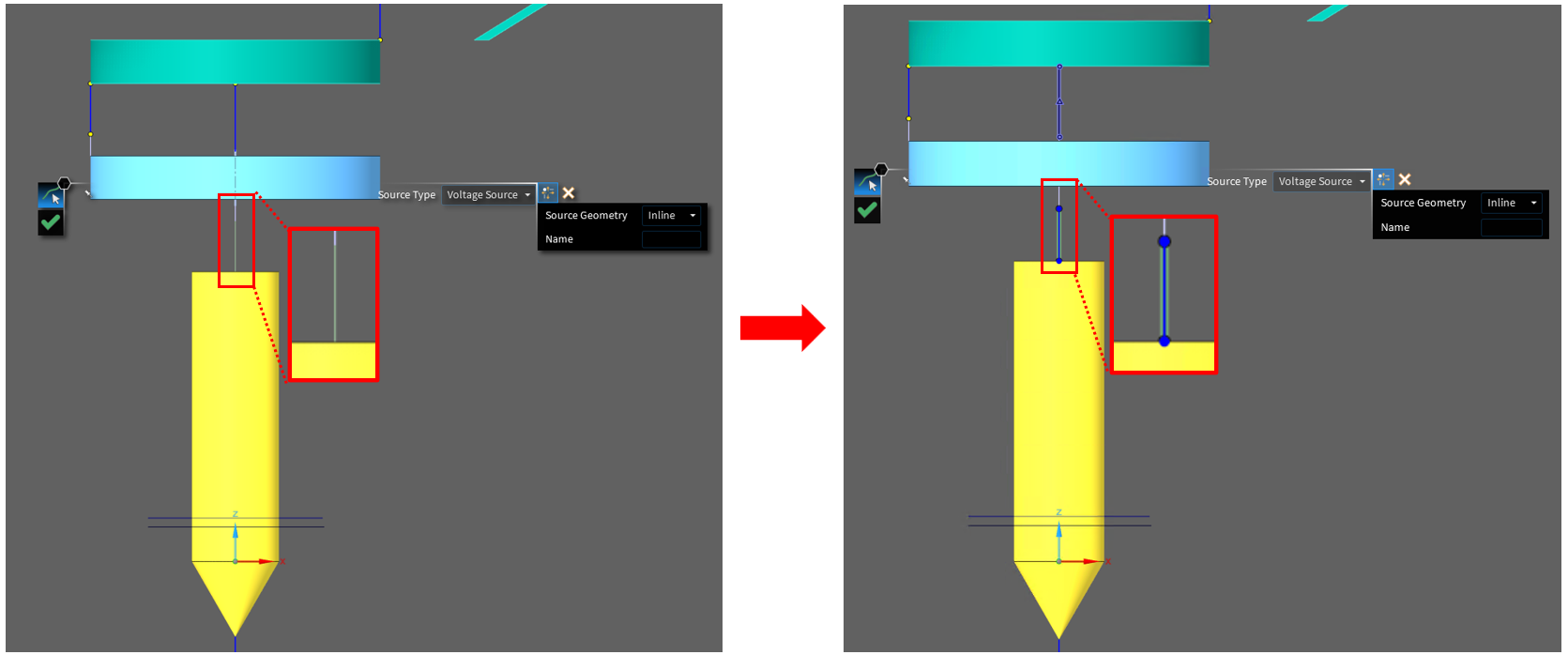

설정을 완료하면 위와 같이 Source 포인트가 노란색의 이중 원으로 변경됩니다.

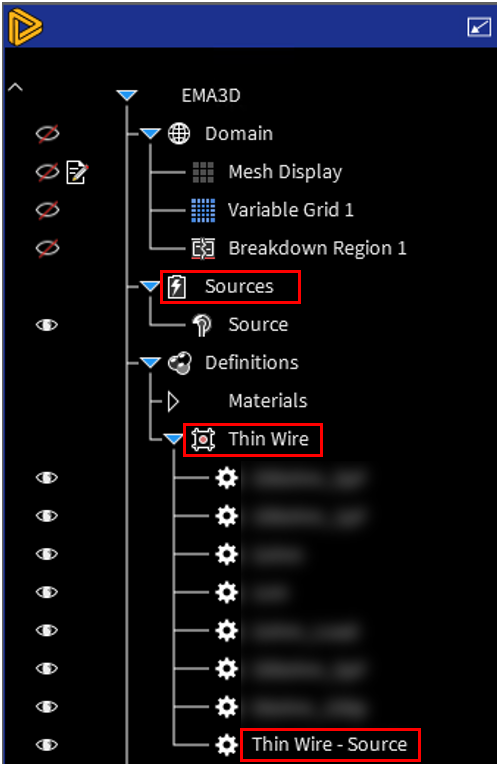

Model Tree의 Sources와 Thin Wire에 각각 Source와 Source Thin Wire가 추가된 것을 확인할 수 있습니다.

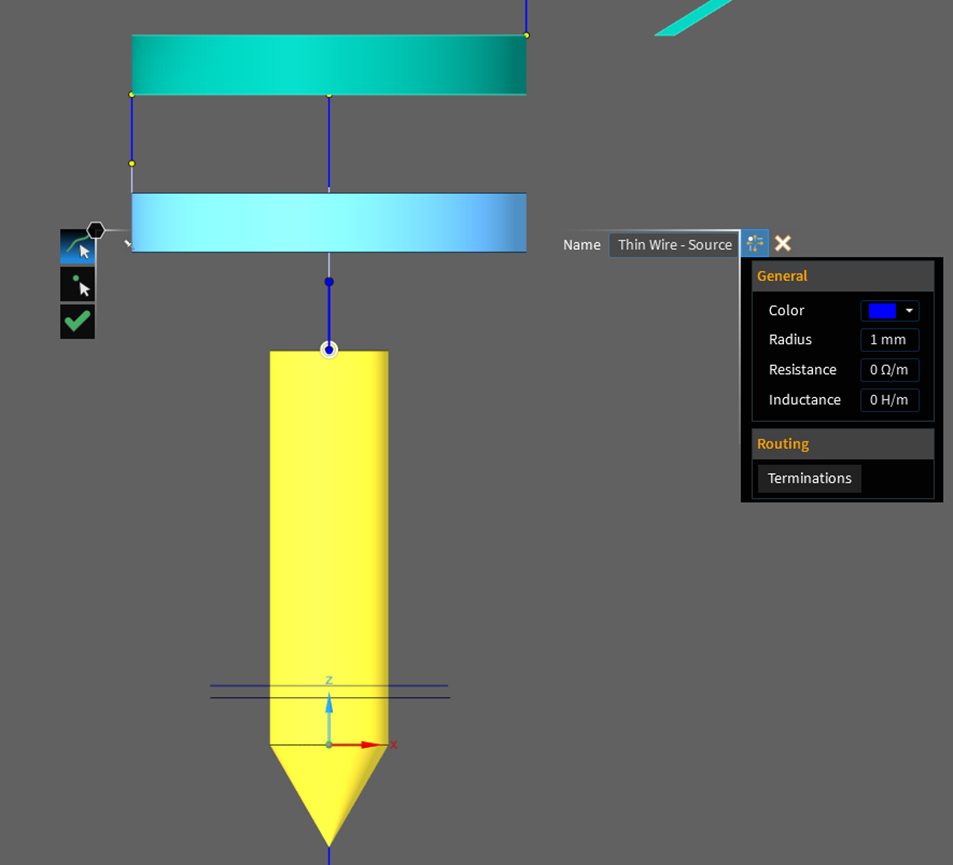

5. 위 사진의 Thin Wire- Source를 우클릭하여 Thin Wire 설정을 진행합니다.

이후 아래 링크를 따라 Source의 Signal을 설정합니다.
링크: EMC Plus & Charge Plus에서 Source의 파형 바꾸기
