HFSS Adaptive Solution 설정 값들의 의미가 궁금해요

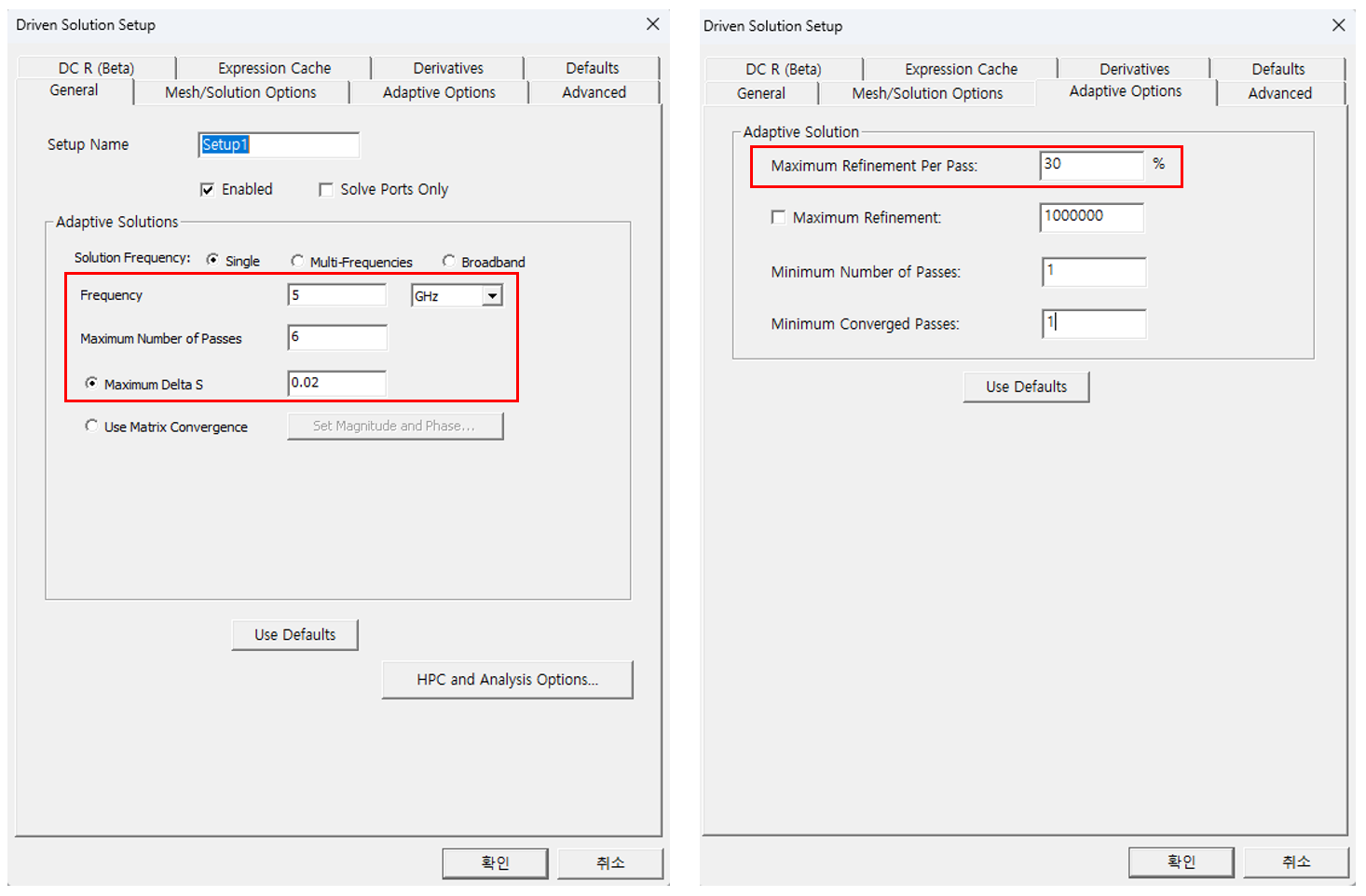

HFSS에서 Mesh 설정 시 사용되는 Adaptive Solution에서 설정할 수 있는 대표적인 값과 의미는 아래와 같습니다.

- Frequency: Initial Mesh 크기의 기준이 되는 주파수
- Maximum Number of Passes: Adaptive Solution의 최대 진행 횟수
- Maximum Delta S: Mesh Convergence의 기준값(S-parameter). 0.02로 설정할 경우  값이 0.02보다 작으면 Adaptive Solution 과정이 종료됨
- Maximum Refinement Per Pass: 매 Adaptive Solution에서 증가할 Mesh의 최대 개수(%)

위의 값들을 기준으로 Knowledge Base | AutoSim와 같이 Mesh를 생성하여 해석을 진행하게 됩니다.
