HFSS의 Mesh 생성 과정이 궁금해요

HFSS는 정사면체의 Mesh를 이용해 FEM 방식으로 계산을 하는 솔버입니다.
HFSS는 아래와 같이 정사면체의 Mesh를 생성하고 꼭짓점과 모서리의 E&H Field를 명확히 계산합니다. 이 값을 바탕으로 면의 값을 보간하여 계산하게 됩니다.
따라서 Mesh의 구성과 개수가 해석의 정확도로 직결되며 이의 설정이 매우 중요합니다.

이에 사용되는 값은 Knowledge Base | AutoSim와 같이 설정할 수 있습니다.

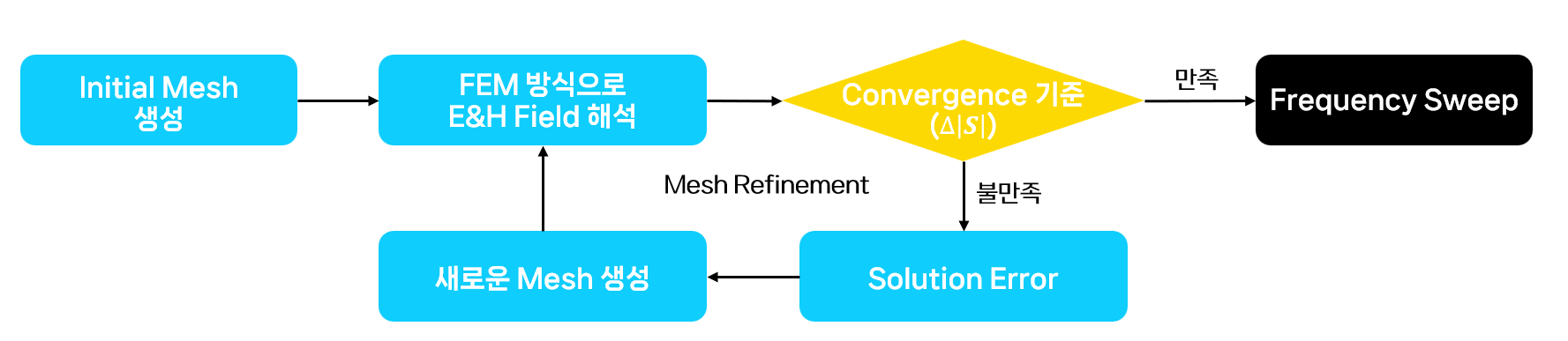

HFSS는 아래와 같은 과정을 통해 Mesh를 생성하고 수정합니다.

1. Initial Mesh를 생성합니다.
2. 이를 바탕으로 FEM 방식으로 E&H Field를 해석합니다.
3. 계산 결과가 Convergence 기준을 만족하는지 확인합니다(Initial Mesh는 이 과정을 생략).
    Convergence 기준:
4. 만족하지 않을 경우 새로운 Mesh를 생성합니다.
5. 2번 과정으로 돌아갑니다.
6. 3번의 Convergence 기준을 만족할 경우 Frequency Sweep을 진행합니다.
