Hybrid Region의 종류에는 어떤 것들이 있나요?

HFSS의 Hybrid Region을 이용해 Component 각각에 대해 Region을 설정하고, 각 Region 마다 해석 방식을 다르게 구성할 수 있습니다(Mesh Assembly)

Hybrid Region은 크게 총 4개로 설정할 수 있습니다.

- IE: MOM(Method of Moments)을 바탕으로 삼각형 형태의 2D mesh를 설정하여 표면의 전류를 바탕으로 해석합니다. 주로 금속으로 구성된 큰 구조물을 해석할 때 사용합니다.

- FE-BI: FEM과 IE를 복합적으로 사용하는 방식입니다. 주로 Open radiation과 Scattering에 대해 해석할 때 사용합니다.

- PO: 거대한 구조물에 대한 점근적인 솔버입니다. 에너지가 도달하는 구역에대해서만 계산을 진행하며 다중 반사가 없어 계산이 매우 빠릅니다.

- SBR+: 구조물을 mesh로 나누지 않고, 파동을 직선으로 이동하는 ray로 간주하여 해석합니다. PO에 기반한 방식으로 다중 반사를 해석할 수 있습니다. (해석 사례: Blog | AutoSim)

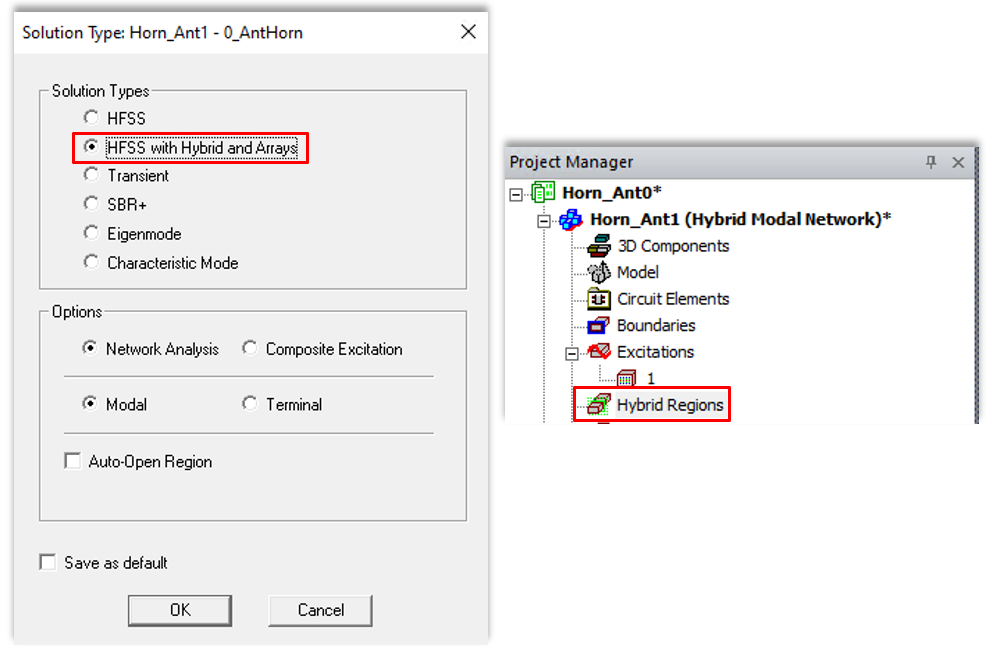

Solution Type을 "HFSS with Hybrid and Arrays"로 변경하여 Hybrid Region을 설정할 수 있습니다: Solution Types - HFSS with Hybrid 선택
