HFSS: SBR+를 이용한 Reflector-Horn Antenna의 거리에 따른 E field 비교 사례
이수영 | 2026년 01월 23일HFSS의 SBR+를 이용한 안테나 해석 사례입니다.
(SBR+: Knowledge Base | AutoSim)
Hybrid Region을 이용해 Horn Antenna는 FE-BI, Reflector는 SBR+로 설정하였습니다.

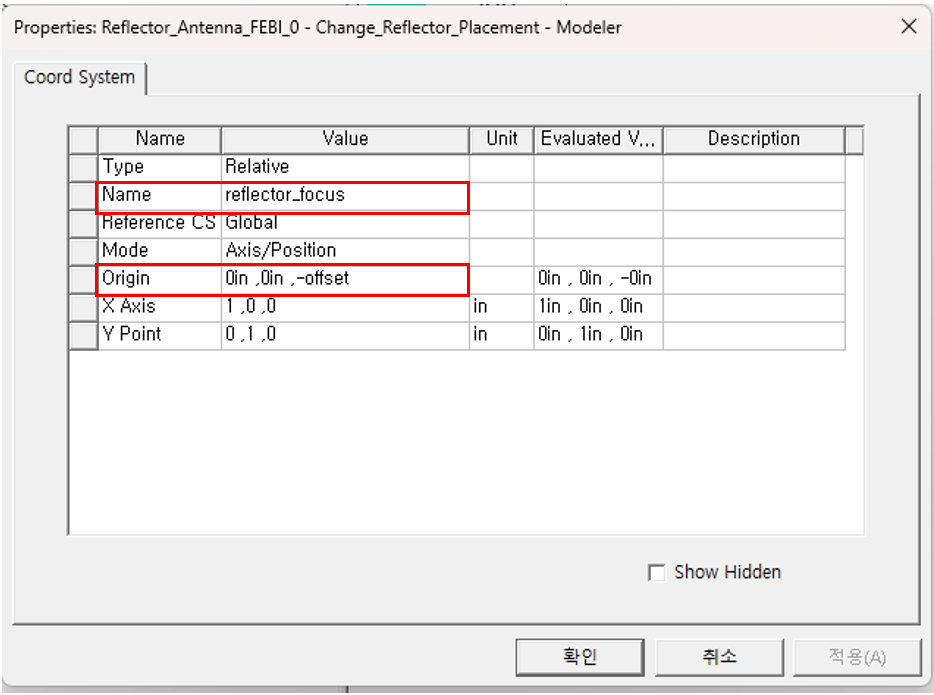

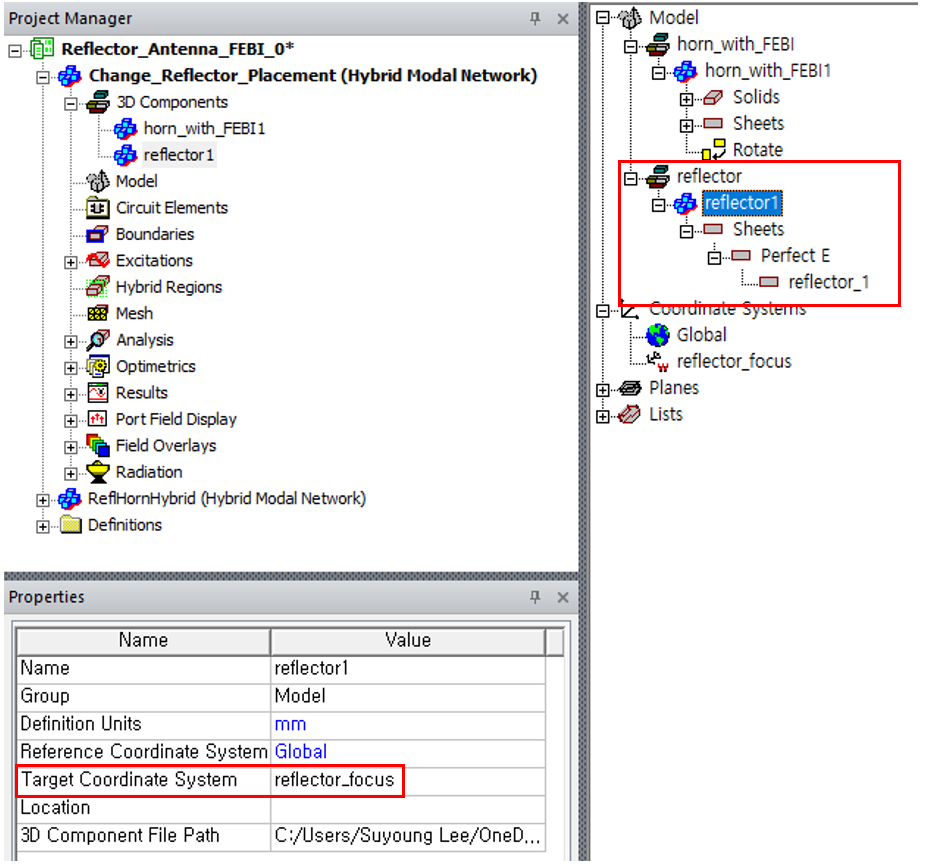

Reflector와 Horn Antenna 사이의 거리를 변수화 하기 위해 Reflector의 Coordinate System을 따로 설정하고 Reflector의 위치를 -offset으로 설정합니다.
Optimetrics를 이용하여 offset의 값을 0, 5 in, 10 in 세 가지로 Sweep 합니다.
해석을 진행한 결과입니다.
Horn Antenna와 Reflector 사이의 거리가 멀어짐에 따라 안테나의 Directivity와 Reflector에 전도되는 전류 밀도가 감소하는 것을 확인할 수 있습니다.
