HFSS에서 Maximum Delta S 값에 따른 해석 정확도 비교

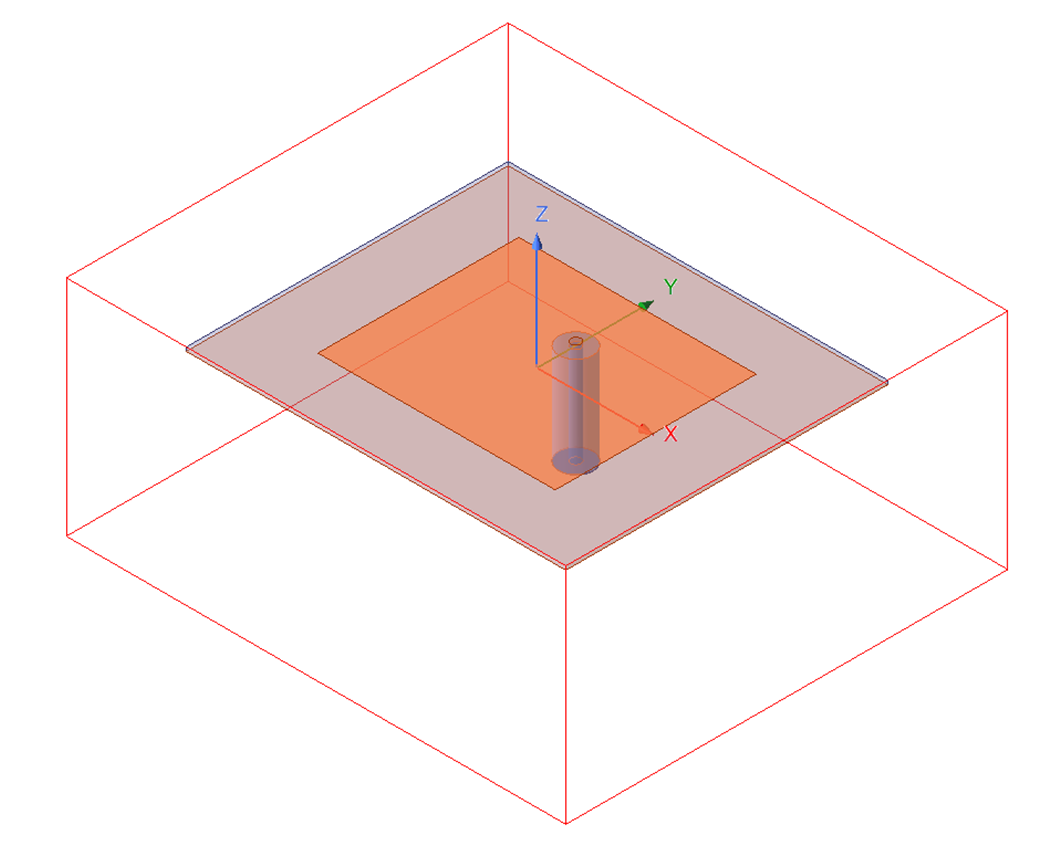

패치 안테나의 HFSS 해석 모델의 Maximum Delta S 값 변화에 따른 S-parameter 변화를 확인한 해석 사례입니다. 위 사진의 모델에서 아래와 같이 Adaptive Solutions의 Maximum Delta S 값만 0.1, 0.02, 0.01, 0.05로 줄여가며 해석을 진행하였습니다. 그 외의 조건은 모두 동일합니다.

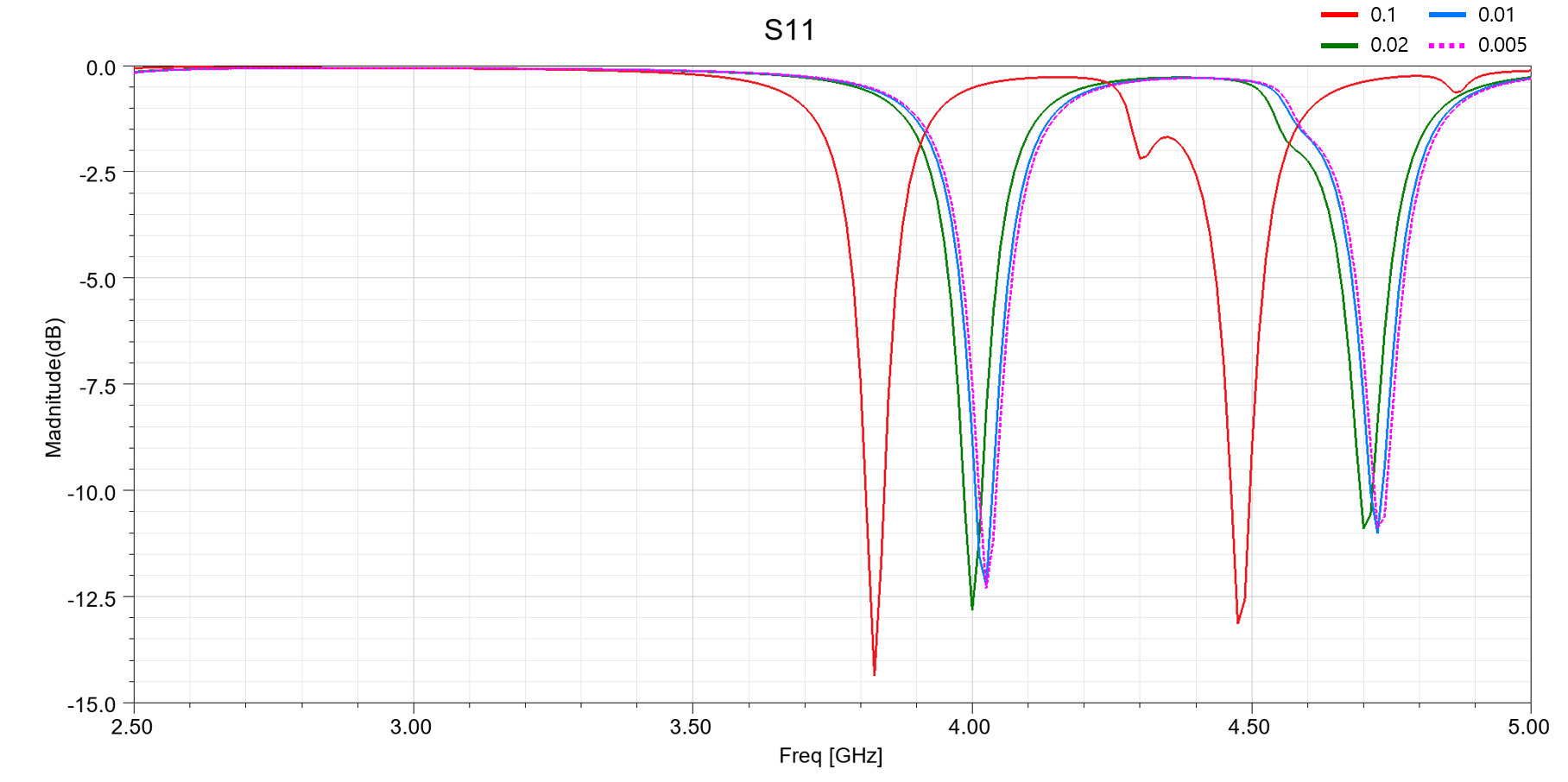

해석을 진행한 후 S11을 비교하였습니다.

먼저 Maximum Delta S 값(이하 '값'이라 칭함)이 0.1일 때는 그 외의 경우와 공진 주파수가 약 0.2GHz(5%) 작은 것을 확인할 수 있습니다. 값이 0.02일 경우 0.01, 0.05일 때와 유사하나 동일하지는 않고, 값이 0.01, 0.005일 때는 S11 값이 완전히 일치하진 않지만 공진 주파수는 동일합니다.

이와 같이 Maximum Delta S는 해석의 정확도와 직결되며, 값이 너무 크면 해석 결과를 신뢰하기 어렵고 작으면 mesh가 너무 많아져 해석 시간이 오래 걸리니 적절한 값으로 설정하는 것이 중요합니다.
