SIwave: Port 설정 방법에 따른 해석 결과 비교

신의호 | 2025년 10월 10일

SIwave

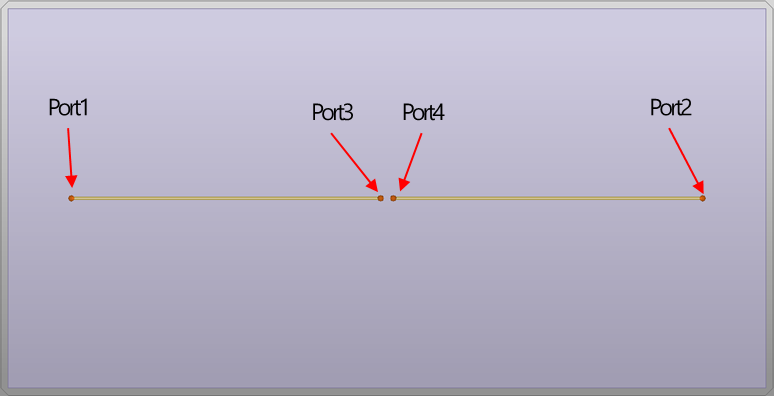

  • Reference plane 위에 길이 25mm, 특성 임피던스 50Ω의 전송선로 2개를 배치하고, 각 전송선로 양 끝단에 Port를 설정
  • Port 1과 2는 기본 모델과 동일하게 Port 설정, Port3과 4는 50Ω 전송선로와 Reference plane 사이에 설정


Circuit
  • 아래 그림과 같이 Port1에는 소스를 인가하고, Port2는 GND symbol에 연결
  • Port3 pin 과 Port4 pin사이에 인덕터를 연결





SIwave

  • Reference plane 위에 길이 25mm, 특성 임피던스 50Ω의 전송선로 2개를 배치하고, 각 전송선로 양 끝단에 Port를 설정
  • Port 1과 2는 기본 모델과 동일하게 Port 설정, Port3과 4는 50Ω 전송선로와 Reference plane 사이에 설정




Circuit

  • 아래 그림과 같이 Port1에는 소스를 인가하고, Port2는 GND symbol에 연결
  • Port3 pin 과 Port4 pin사이에 인덕터를 연결

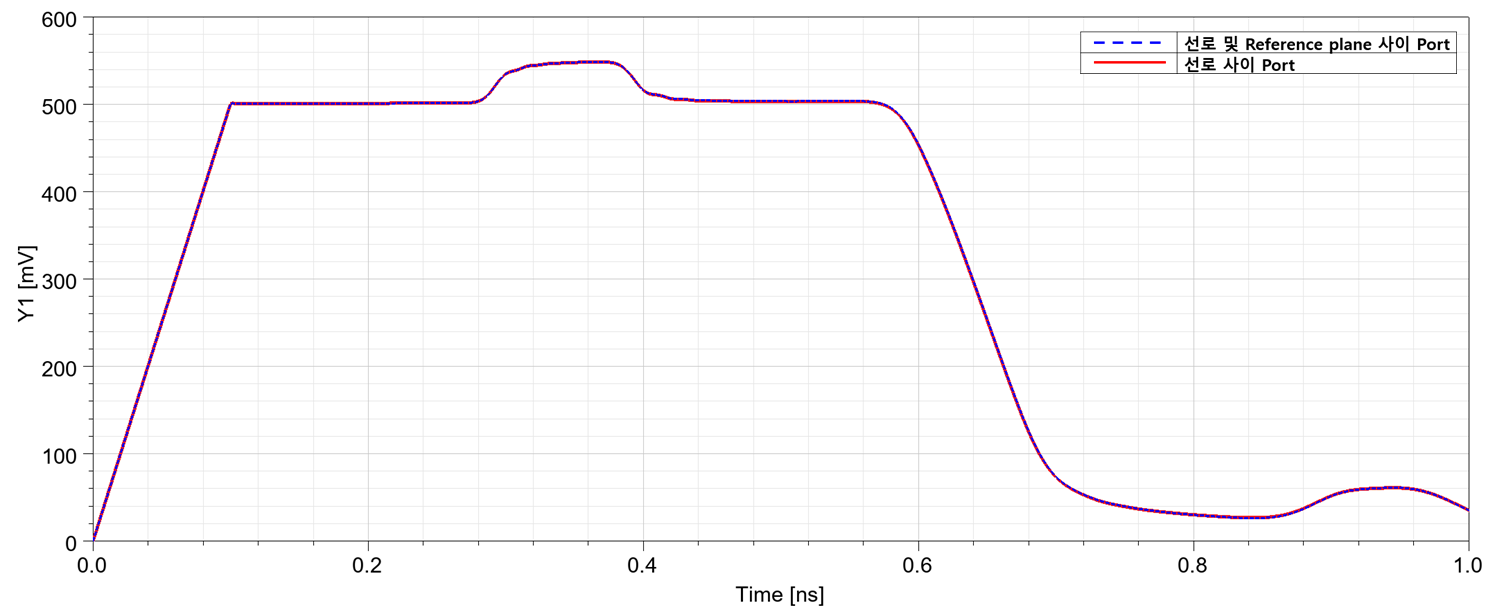

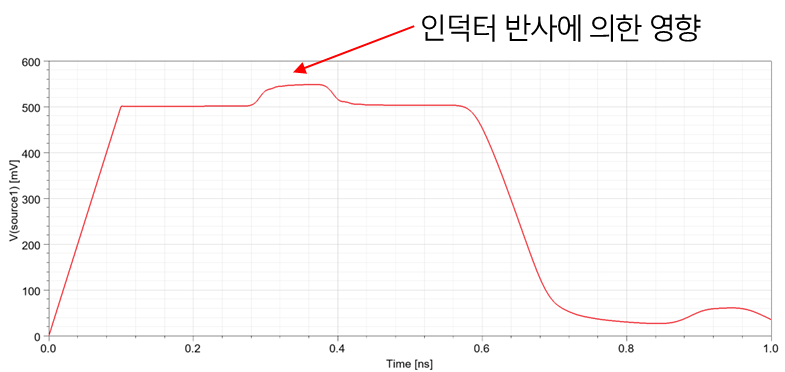

결과 비교
  • 두 조건의 해석 결과가 동일

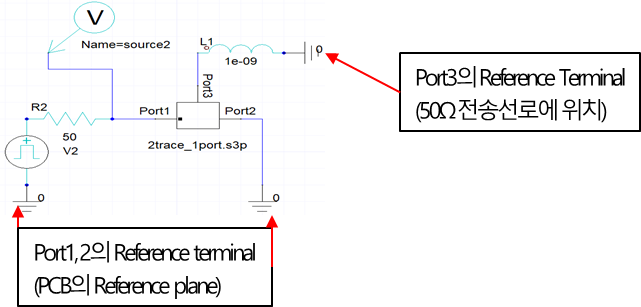

  • 우측 그림과 같이 Port3에 연결된 GND symbol은 PCB의 Reference plane과 다르며, Port의 Reference terminal을 의미
