HFSS에서 특정 Object/Face의 Field만 해석하여 저장 용량을 줄이는 방법

Save Field 기능을 이용하면 모든 주파수 대역에서의 Field를 확인할 수 있지만, 저장 공간이 많이 필요하다는 단점이 있습니다. 이 때 특정 Object 혹은 Face를 지정하여 이의 Field만을 저장할 수 있습니다. 이를 이용해 해석하면 다른 위치의 Field는 확인할 수 없으니 유의하세요.

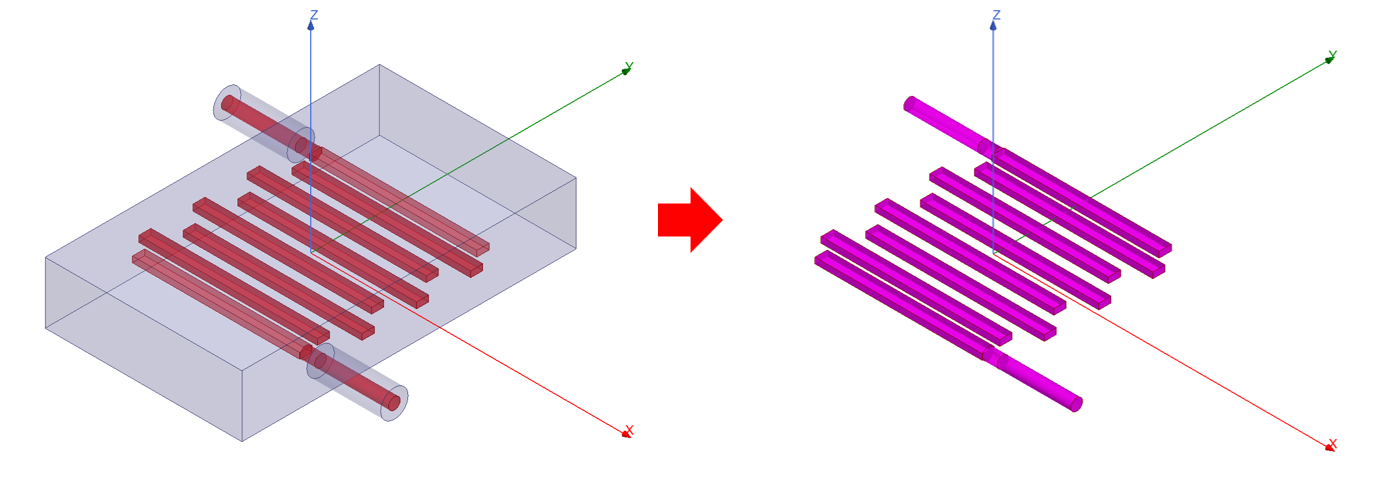

1. Field를 저장하고 싶은 Face(혹은 Object)를 선택합니다.

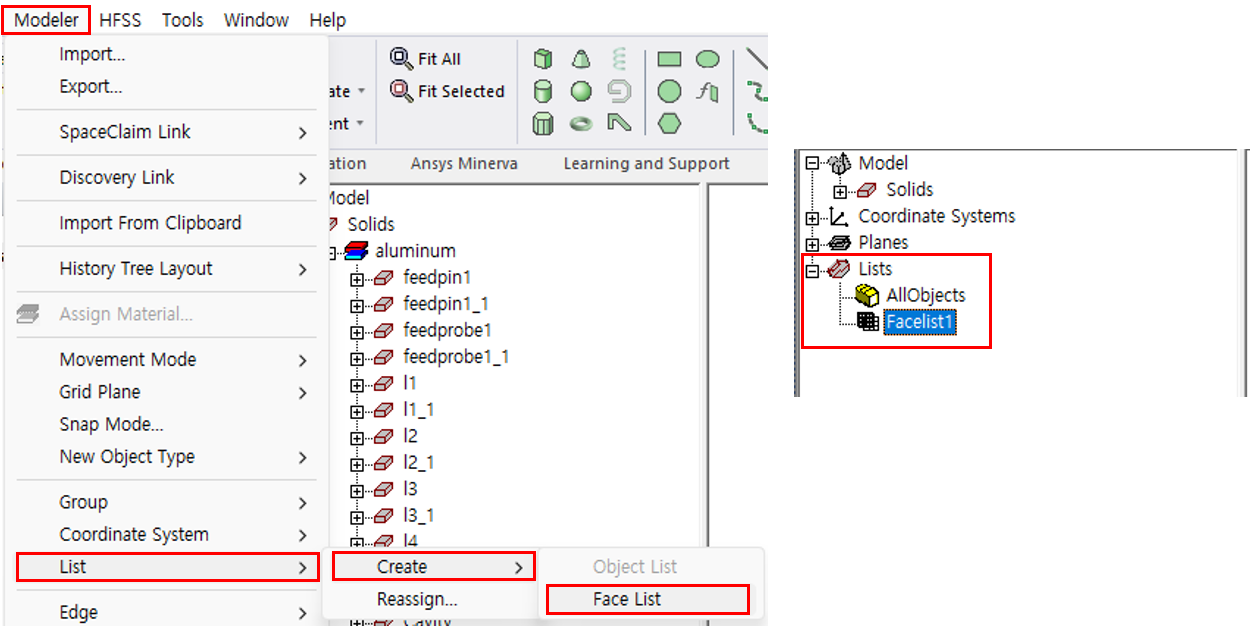

2. Modeler - List - Create - Face List 를 통해 List 생성



3. Driven Solution Setup 창에서 Advanced 탭
   Save Fields 체크 후 "Objec/Face List" 클릭
   Save Field 하고 싶은 List 체크 후 OK

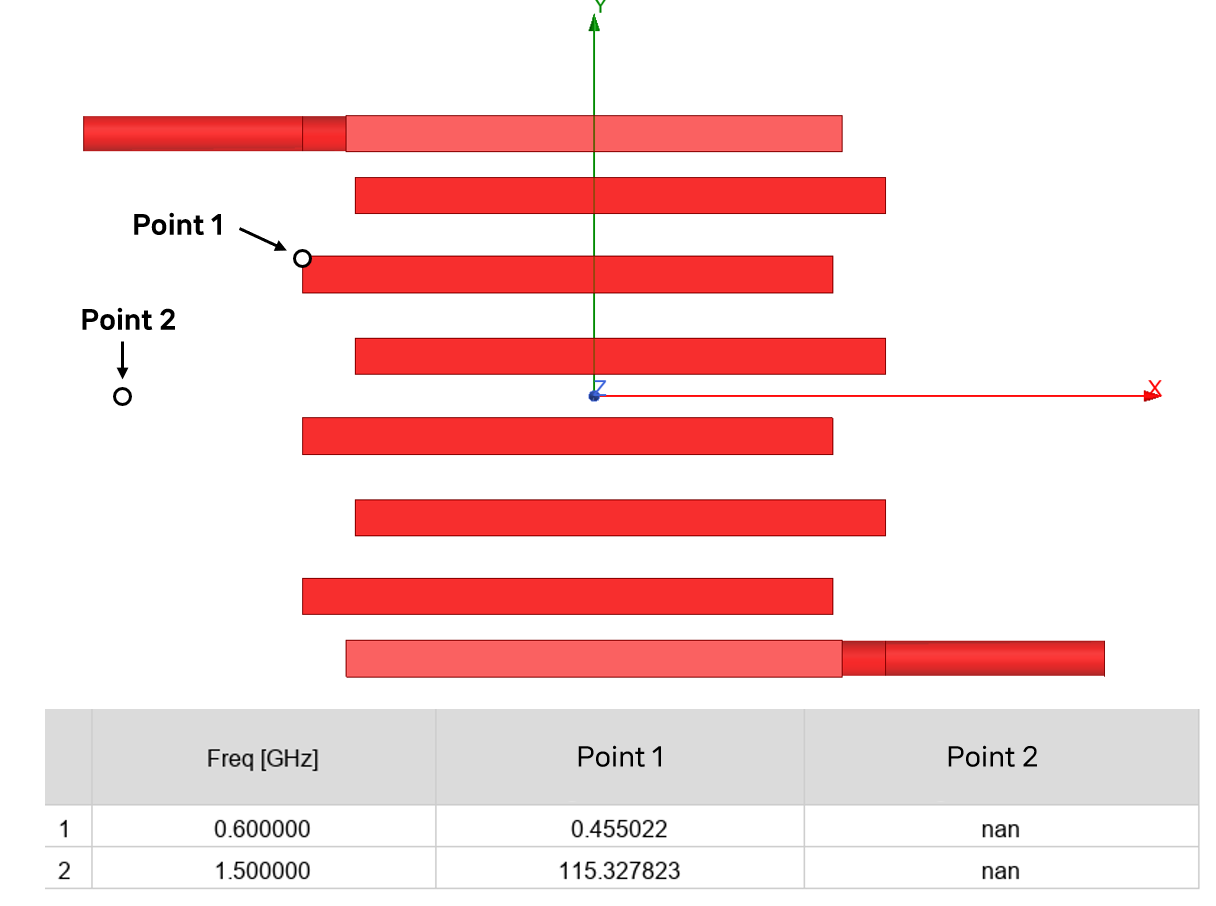

해석 진행 후 E Field의 Data 확인 시 지정한 List에 포함된 Point 1은 Field는 저장되어 값이 표기되지만, 포함되지 않은 Point 2는 nan으로 표시되는 것을 확인할 수 있습니다.

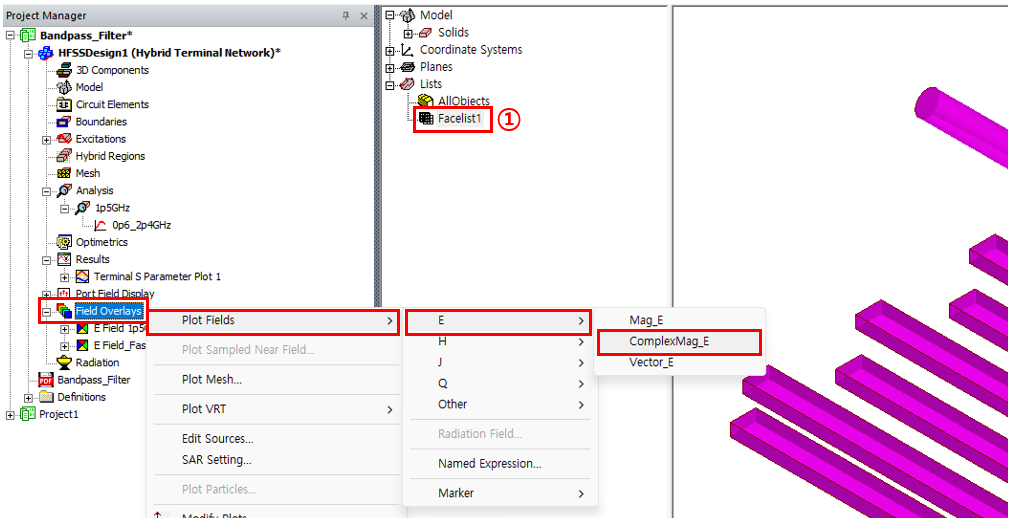

List를 클릭한 후 Field를 Plot하면 해당 List의 Field 분포도 Overlay하여 확인할 수 있습니다.
