HFSS Hybrid Region - IE를 이용한 Blade Antenna 해석 사례
이수영 | 2025년 12월 30일HFSS에서 Hybrid Region의 IE를 이용한 해석 사례입니다.
Hybrid Region에 대한 간단한 설명과 설정 방법은 아래 링크에서 확인할 수 있습니다.
링크: Knowledge Base | AutoSim

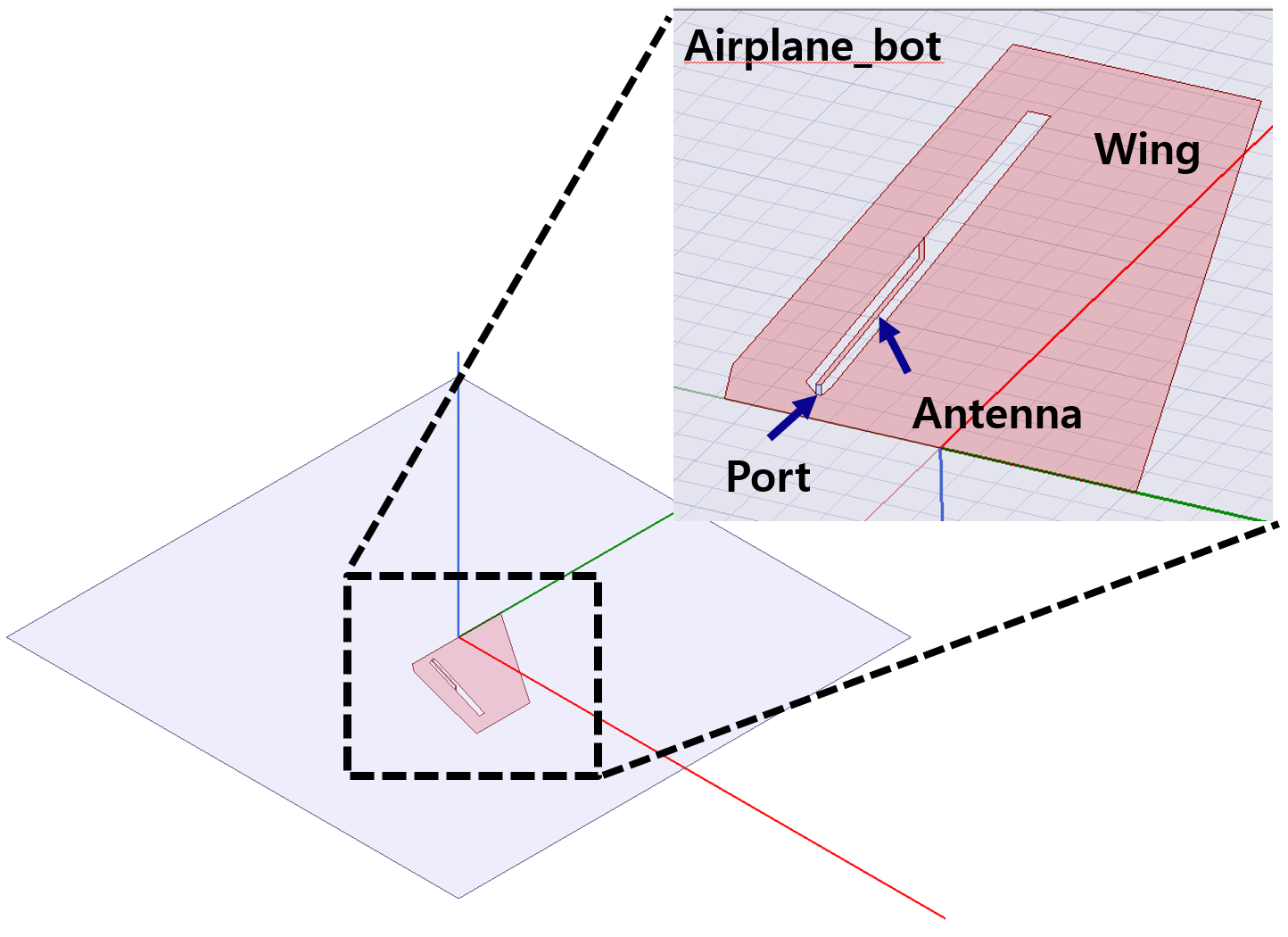

크고 납작한 형태의 비행기 날개와 안테나를 2D로 모델링하고 IE를 이용해 해석하여 안테나의 특성을 확인할 수 있습니다.
해석의 주요 설정 내용은 아래와 같습니다.
- Boundary Condition을 이용해 모든 Component의 물성을 PEC로 설정
- Port: Lumped Port
- Hybrid Region: IE Region
- Frequency Sweep: 300MHz - 700MHz, Step Size 2MHz
본 해석을 통해 2D, 3D의 형태로 다양한 특성 값을 확인할 수 있습니다.
아래는 2D Cut의 Realized Gain, 3D로 확인한 전류 밀도, 3D Gain과 함께 확인한 다양한 Quantity의 Value와 같은 해석 결과 예시입니다.
<Realized Gain(2D Cut)>

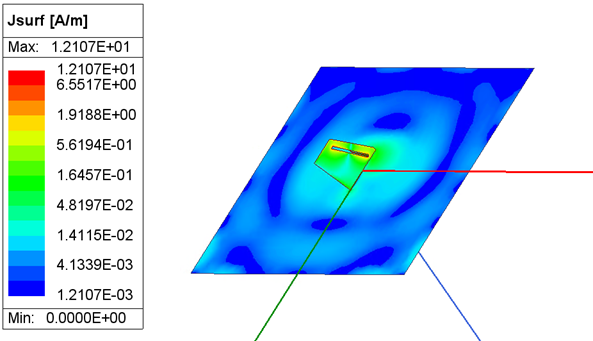

<안테나, 비행기 표면의 전류 밀도 Overlay>
