Line을 이용해 폐루프를 그리면 surface로 변하는 문제를 해결하는 방법

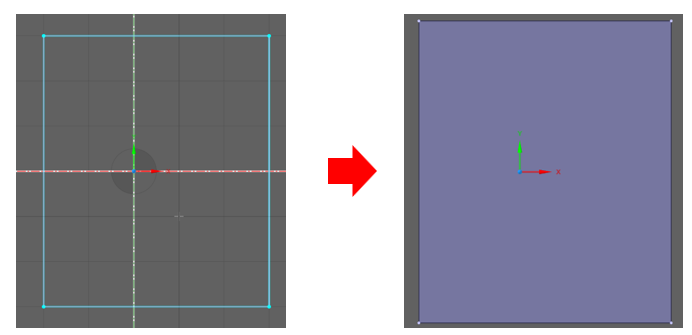

EMC Plus & Charge Plus에서 아래 사진과 같이 Sketch Mode에서 폐루프를 그리고 3D Mode로 전환하면 Surface가 생성됩니다.

Line에 Thinwire, Excitation, Switch 등의 설정을 해줘야 할 때는 이 기능이 방해가 되는데,

3D Sketch를 이용하여 Surface를 생성하지 않고 Line만 그릴 수 있습니다.

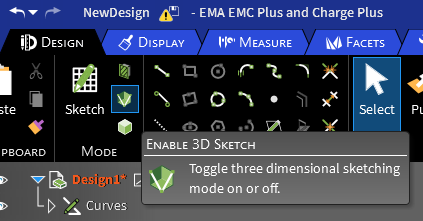

1. Design 탭 - Enable 3D Sketch : 3D 상에서 스케치를 할 수 있습니다.

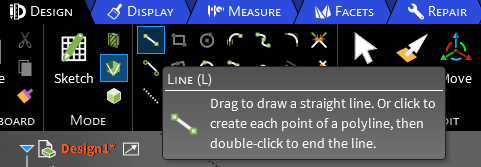

2. Line을 눌러 Line을 그려줍니다.

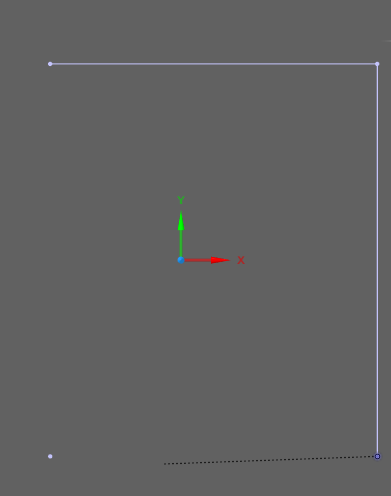

(빈 공간에 드로잉을 한다면 point에 미리 점이 있어야 합니다. 2D Sketch에서 먼저 점을 찍고 3D Sketch에서 Line을 그려주세요)

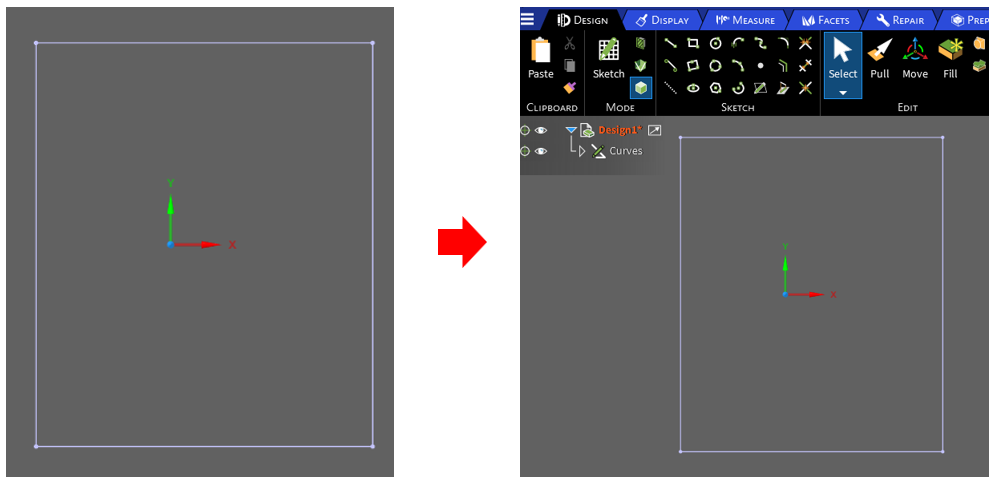

완료 후 3D Mode를 클릭하면, Surface가 아닌 Line인 것을 확인할 수 있습니다.
