HFSS에서 간단하게 Creeping Wave의 영향을 확인하는 방법
이수영 | 2026년 02월 27일RCS 해석 시 CW 옵션을 사용하면 해석 시간이 증가합니다.
따라서 기회 비용을 줄이기 위해 VRT(Visual Ray Trace)를 이용해 CW의 효과를 먼저 확인해 보는 것을 권장합니다.
방법은 아래와 같습니다.

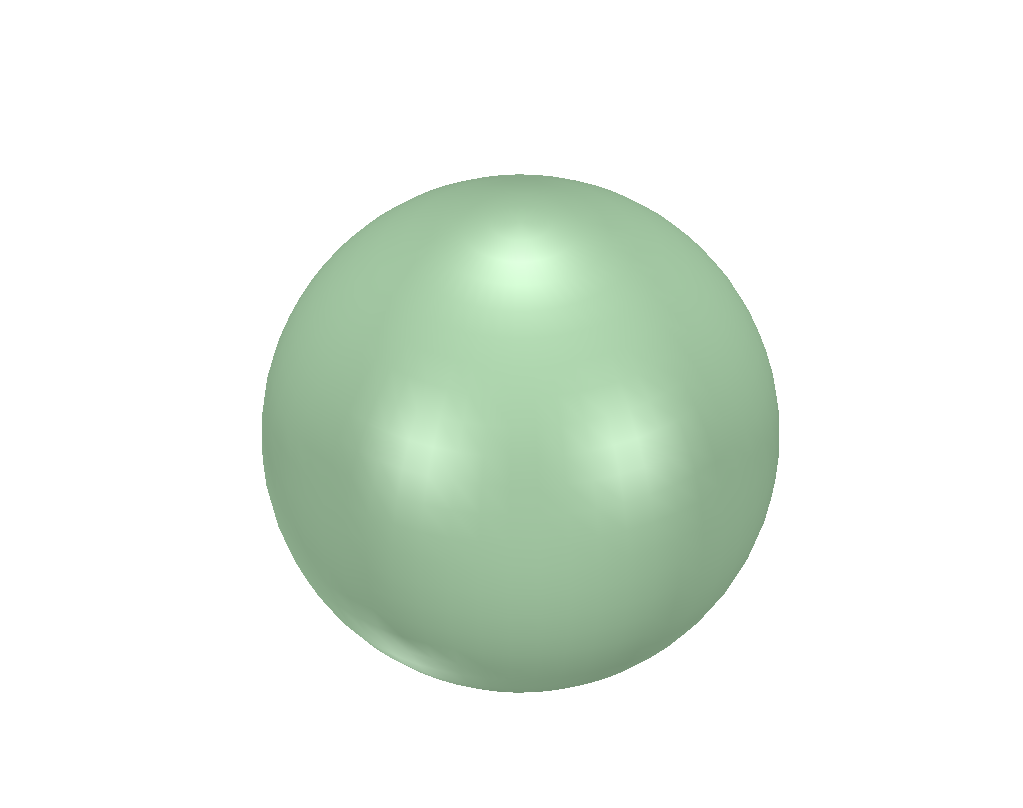

1. VRT를 확인할 모델을 불러옵니다.

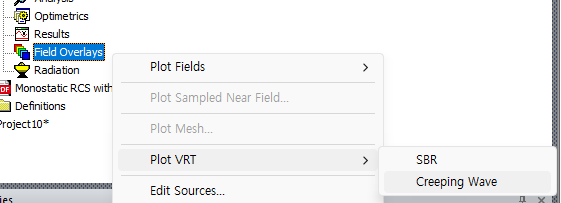

2. Project Manager의 Field Overlays 우클릭 - Plot VRT - Creeping Wave

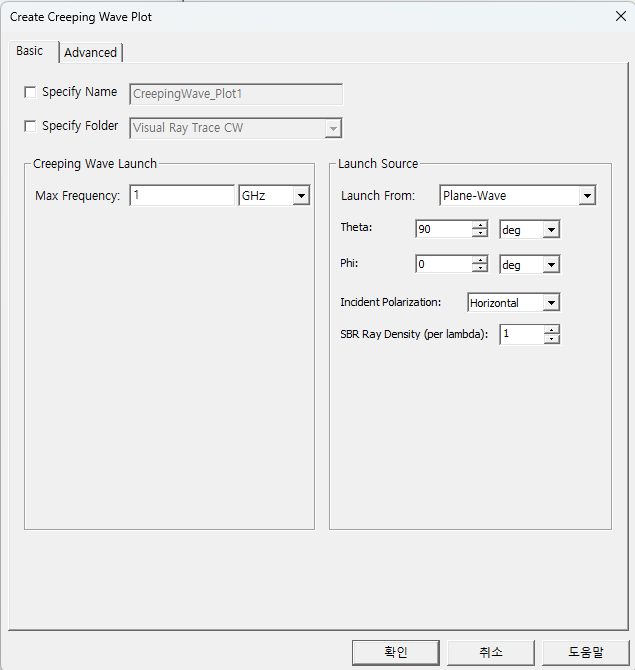

3. Creeping Wave를 확인할 Source 정보 등을 설정합니다.

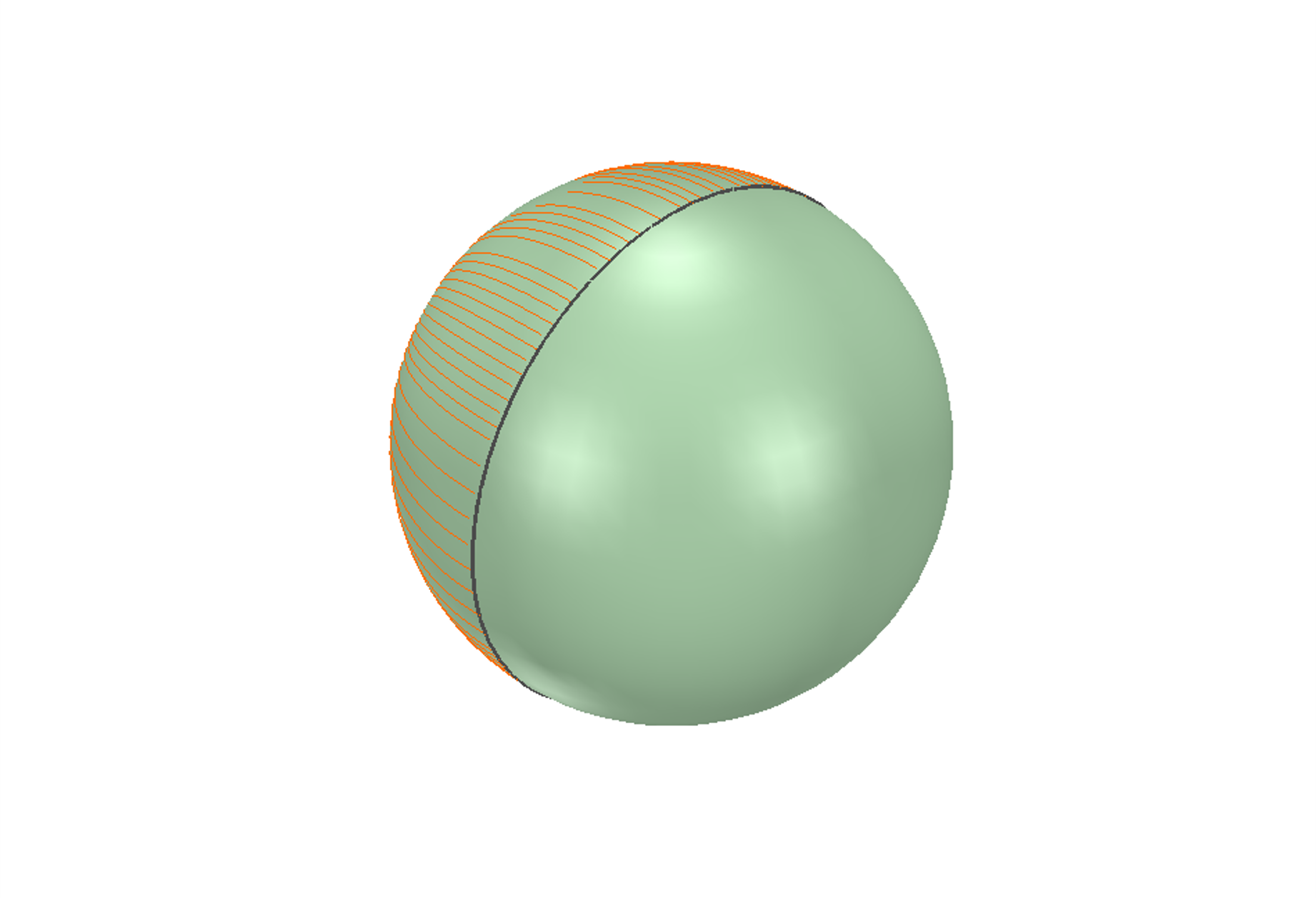

설정을 완료한 후 확인을 클릭하면 별도의 Excitation, Analysis Setup 없이 Creeping Wave의 영향을 확인할 수 있습니다.
