Twin builder에서 저항의 비선형 특성을 설정하는 방법

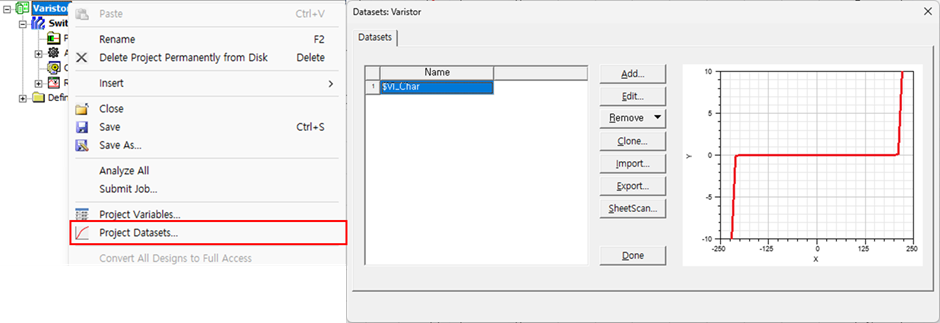

1. Twin builder에서 저항의 비선형 특성을 설정하기 위해 우선 Project Dataset에 I-V curve를 입력합니다.

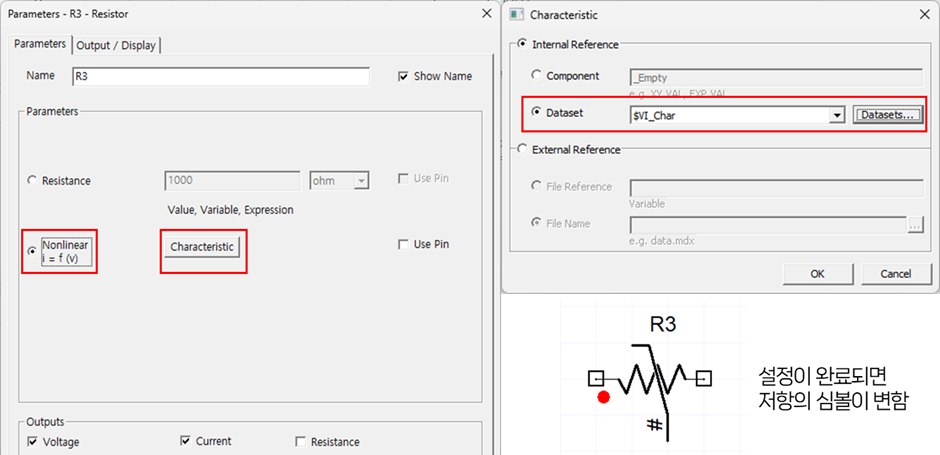

2. 저항 컴포넌트를 배치하고 Parameter를 Nonlinear로 선택합니다.

3. Characteristic을 클릭하여 Dataset에 Datasets…를 클릭합니다.

4. Project Dataset에 입력해둔 dataset을 선택합니다.

5. OK를 클릭합니다.

6. 설정이 완료되면 저항의 심볼이 변합니다.
