S-parameter model의 Reference pin 추가

신의호 | 2026년 02월 13일



  1. S-parameter model에 Reference pin 추가​

- Circuit에 S-parameter model(touchstone file)을 넣으면 Reference pin 없음​

- 일반적으로 S-parameter model의 경우 일반적으로 GND를 Reference로 한 ​

형식임​

- Reference pin이 필요한 경우가 있음​
 Reference가 GND가 아닌 경우​

1port S-parameter model을 2port로 해석해야 하는 경우 등



  1. Reference pin 추가 방법​

- S-parameter model 선택 후 우클릭​

- Edit Symbol Pin Locations…선택​

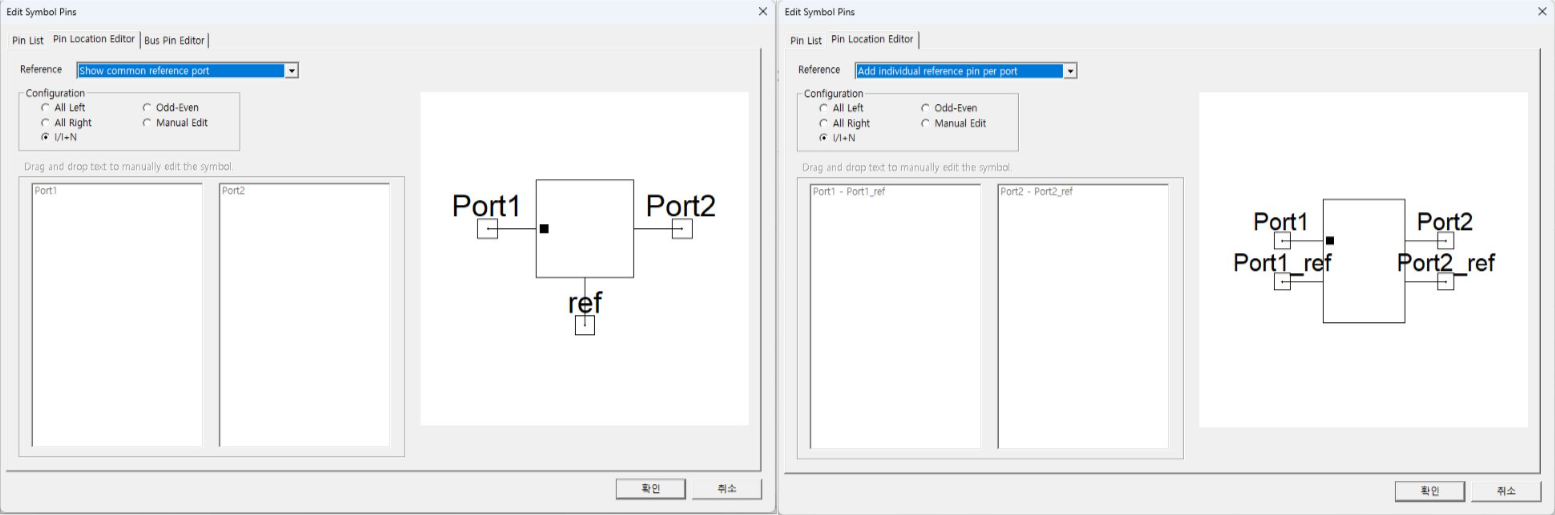

 - Pin Location Editor 탭에서 Reference 중 선택​

Implied reference to ground: Reference를 GND에 연결, pin 표시 안됨​

Show common reference port: S-parameter model의 공통의 Reference ​
 pin 생성됨​

Add individual hidden reference pin per port: 각 Port별로 Reference가​
 다르나 pin으로 표시는 안됨​

- Add individual reference pin per port: 각 port별로 Reference pin 생성됨 ​

​
