EMC Plus & Charge Plus에서 편조차폐 케이블 만들기
홍영기 | 2026년 02월 06일
- 상위 탭 Mharness에서 Cabling 기능을 선택합니다.
- Overbraid를 선택합니다.
- 적용할 선을 클릭 후 선의 양쪽 끝을 눌러 junction 생성합니다.
- Junction은 케이블의 종단 임피던스를 설정할 수 있습니다.

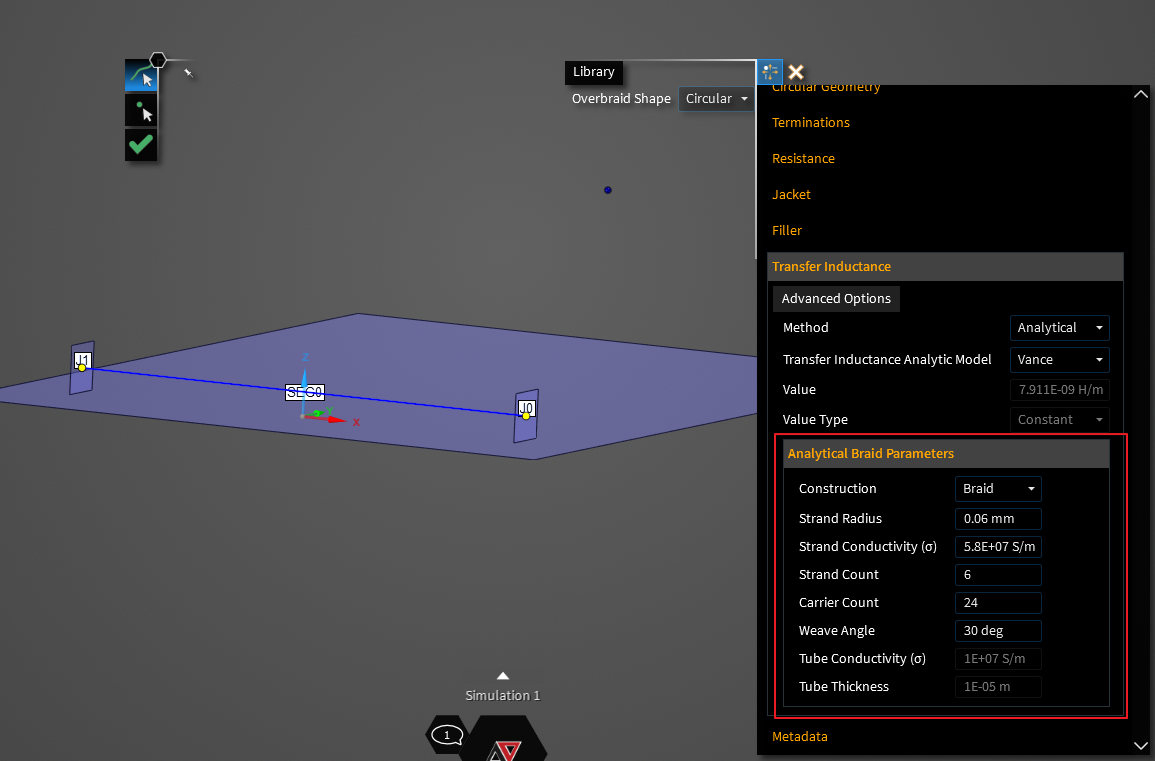

- 오른쪽 창에서 Transfer Inductance에서 Braid Parameter를 수정할 수 있습니다.

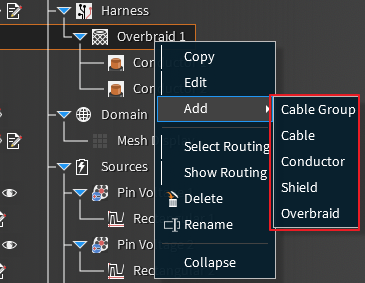

- 실드 내부 내선은 좌측 생성된 Overbraid를 우클릭하여 만들 수 있습니다.
