Q3D에서 net끼리 직렬 연결하여 matrix를 보는 방법

Reduce Matrix > Join in Series는 하나 이상의 도체의 Sink 단자를 다른 도체의 Source 단자와 직렬로 연결할 수 있게 해 줍니다. 이렇게 연결된 도체들은 하나의 Net처럼 취급됩니다. 행렬에서 이 도체들의 기여를 나타내던 행과 열은, 새로 생성된 이 단일 객체의 기여를 나타내는 하나의 행과 열로 대체됩니다.

커패시턴스 및 컨덕턴스(CG) 행렬의 경우, 직렬로 연결된 도체들은 이상적인 도선으로 연결된 것으로 간주됩니다. 따라서 동일한 전압을 가진다고 가정되며, 이로 인해 직렬 연결은 병렬 연결과 동일한 커패시턴스 결과를 생성합니다.

인덕턴스 및 저항(IR) 행렬의 경우, 선택된 Sink 단자에서 나오는 전류는 선택된 Source 단자로 강제로 유입되는 것으로 간주됩니다. Source와 Sink 단자 간의 연결은 이상적이므로, 연결 순서는 중요하지 않습니다.

이 행렬 축소 연산은 Q3D Extractor에서 폐회로의 인덕턴스와 저항을 모델링하는 데 사용됩니다. 소프트웨어는 부분 인덕턴스 및 부분 저항 행렬을 직접 계산하며, 이는 루프 중 실제로 모델링된 구간을 흐르는 전류의 영향만을 포함합니다. 행렬 축소를 통해 루프 인덕턴스와 루프 저항을 계산할 수 있습니다.

구조 내 도체 또는 단자 간의 직렬 연결을 설정하는 방법은 다음과 같습니다.

1. Q3D Extractor > Reduce Matrix > Join in Series를 클릭합니다.

Reduce Matrix - Join in Series 창이 열리며, 왼쪽 패널에 Source와 Sink 목록이 표시됩니다.

2. 직렬로 연결할 Source 단자와 하나 이상의 Sink 단자를 선택합니다. Source 또는 Sink를 클릭하는 즉시 해당 항목은 단자 목록에서 제거되어 Reduced Net List에 추가됩니다.

3. 단자 목록이 긴 경우, 검색 조건을 입력한 뒤 Filter를 클릭하여 목록을 필터링할 수 있습니다. 쉼표로 구분하여 여러 검색 조건을 사용할 수 있습니다(예: "Redsource*, BlueSource*").

4. 다음 중 하나를 선택합니다.

- Save and Create: 현재 연산을 저장하고 Reduce Operation 창을 열린 상태로 유지하여 추가 연산을 수행합니다. 이 버튼을 클릭하기 전에 드롭다운 메뉴에서 다음 연산을 선택해야 합니다.

- Save and Close: 현재 연산을 저장하고 창을 닫습니다.

- Cancel: 변경 사항 없이 창을 닫습니다.

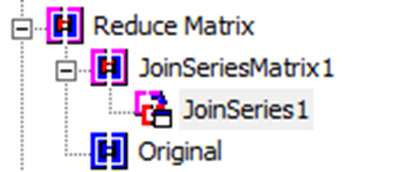

수행된 연산은 Project Manager에 표시됩니다.
