EMC Plus & Charge Plus에서 케이블(Cable) 만드는 방법
홍영기 | 2026년 01월 23일

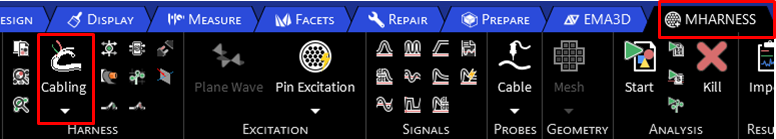

- 상위 탭 Mharness에서 Cabling 기능을 선택합니다.
- 만들고 싶은 케이블 유형을 선택합니다.
- 적용할 선을 클릭 후 선의 양쪽 끝을 눌러 junction 생성합니다.
- Junction은 케이블의 종단 임피던스를 설정할 수 있습니다.
- 오른쪽 창에서 케이블의 특성을 입력합니다.
- Circular Geometry – Radus : 도선의 반지름 설정
- Terminations : 종단의 임피던스 설정
- Resistance : Conductivity를 설정 (물성 설정)
- Jacket : 도선을 감싸는 절연체 설정
- 설정을 끝내 케이블이 생성되면 왼쪽 트리에 Harness탭 아래 만든 케이블이 생성되어 있습니다.
