Maxwell 3D에서 여러 주파수의 Core Loss를 고려한 파라미터를 어떻게 구하나요?

Core Loss를 모델링하기 위한 수식 모델들이 존재하며, Maxwell 3D에서 Power ferrite는 Steinmetz’s equation을 사용하여 모델링합니다. 수식은 다음과 같습니다.

소개할 기능은 주파수에 따른 Core Loss 값을 입력해줌으로써 여러 주파수에 만족하는 Cm, X, Y를 Fitting하는 기능입니다.

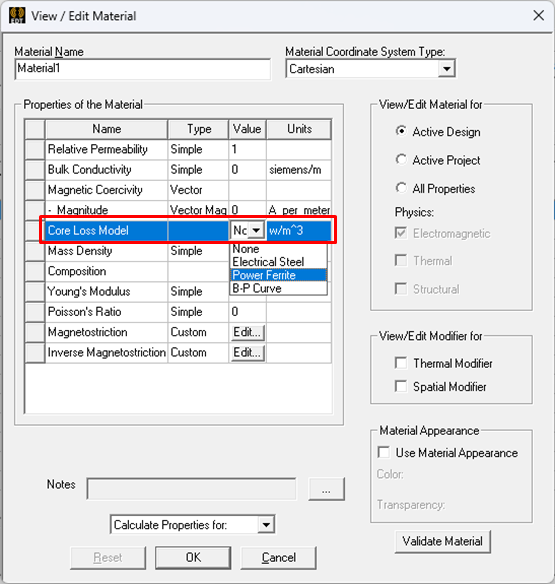

1. core loss model(Power ferrite 선택)

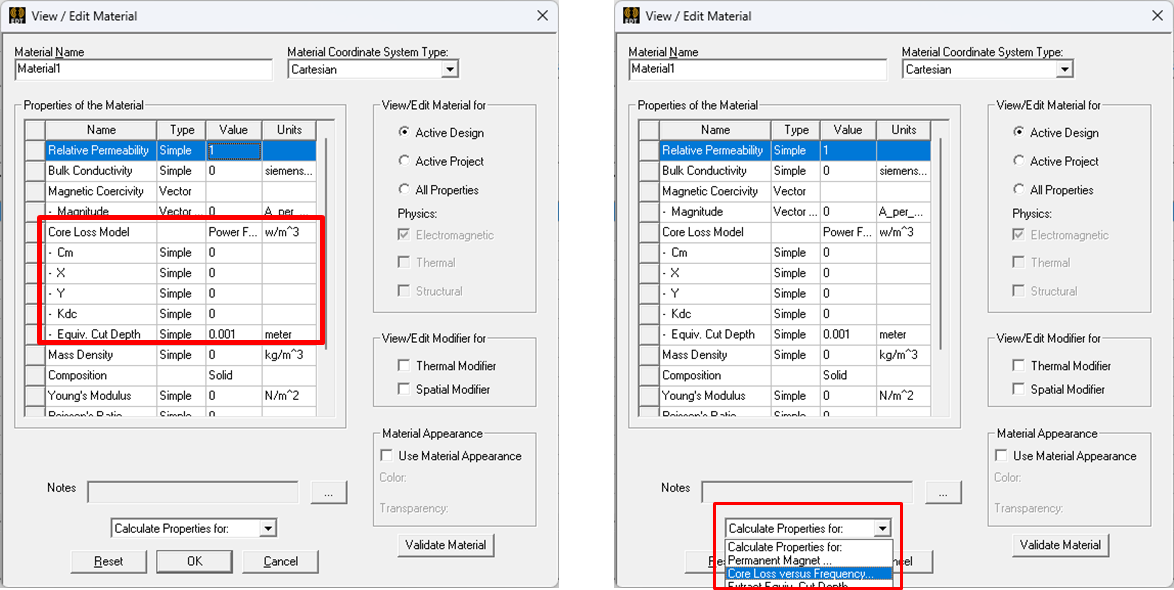

2. Cm, X, Y에 대한 칸이 생성됨

3. 하단의 ‘Core Loss versus Frequency…’ 선택하면

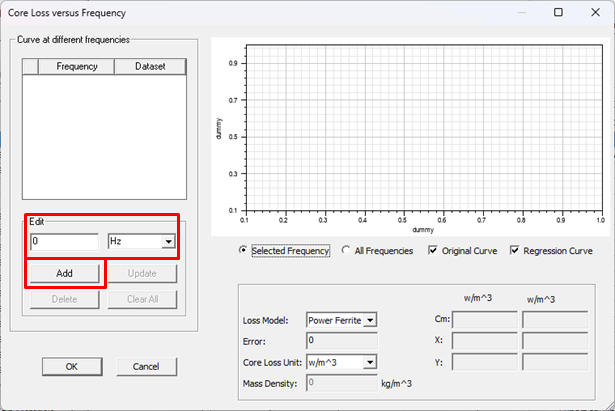

4. BP curve를 입력하기 위한 창이 생성됨

5. Edit란에 주파수를 입력하고 Add 클릭

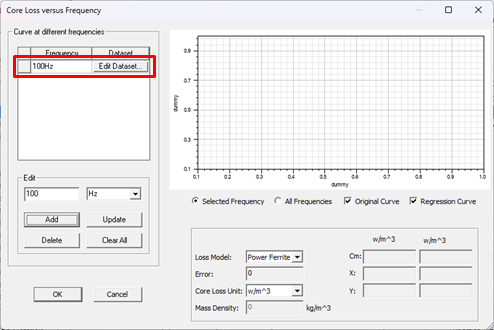

6. 입력한 주파수에 대한 행이 생성됨

7. ‘Edit Dataset’을 클릭

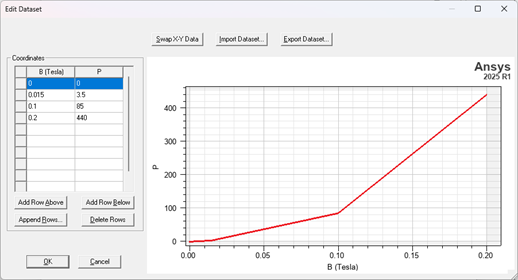

8. B, P 데이터를 입력

• 최소 3 point 이상 입력해야 함
• 반드시 origin(B=0, P=0)부터 시작해야 함
• 이는 제조사 Datasheet의 존재하지 않는 값

9. 또 다른 주파수에 대한 BP dataset 입력

• 2개 이상 주파수에 대한 BP data가 있어야 함.

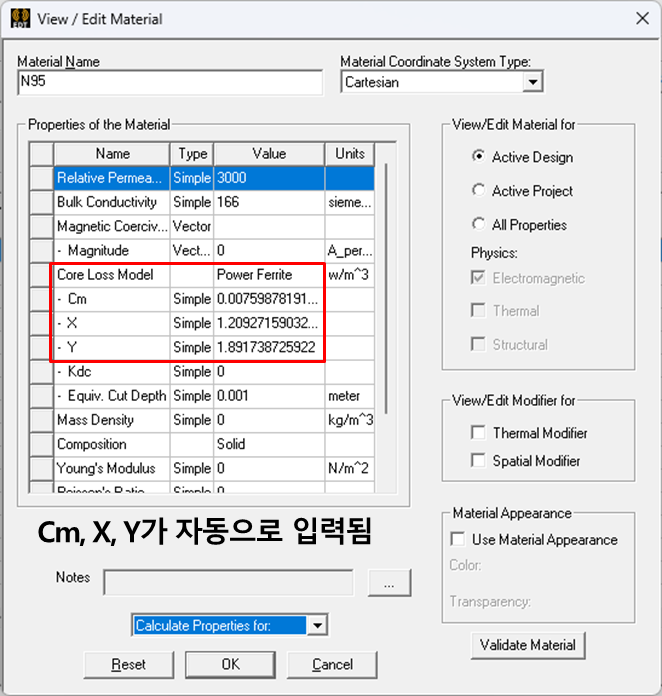

10. Cm, X, Y가 자동으로 입력됨
