Icepak Mesh Monitoring 기능 소개

Icepak의 Mesh 모니터링 기능은 열·유동 해석 특성에 최적화된 메쉬 확인 도구로, 다른 AEDT 솔버들과 비교했을 때 훨씬 직관적인 시각화를 제공합니다. Maxwell이나 HFSS가 전자장 기반 적응형 메쉬를 반복 계산 과정에서 자동으로 조정하는 방식이라면, Icepak은 해석 전 생성된 메쉬가 실제 열전도·대류 경로를 제대로 따라가고 있는지를 화면에서 직접 판단할 수 있다는 점이 가장 큰 차이점입니다.

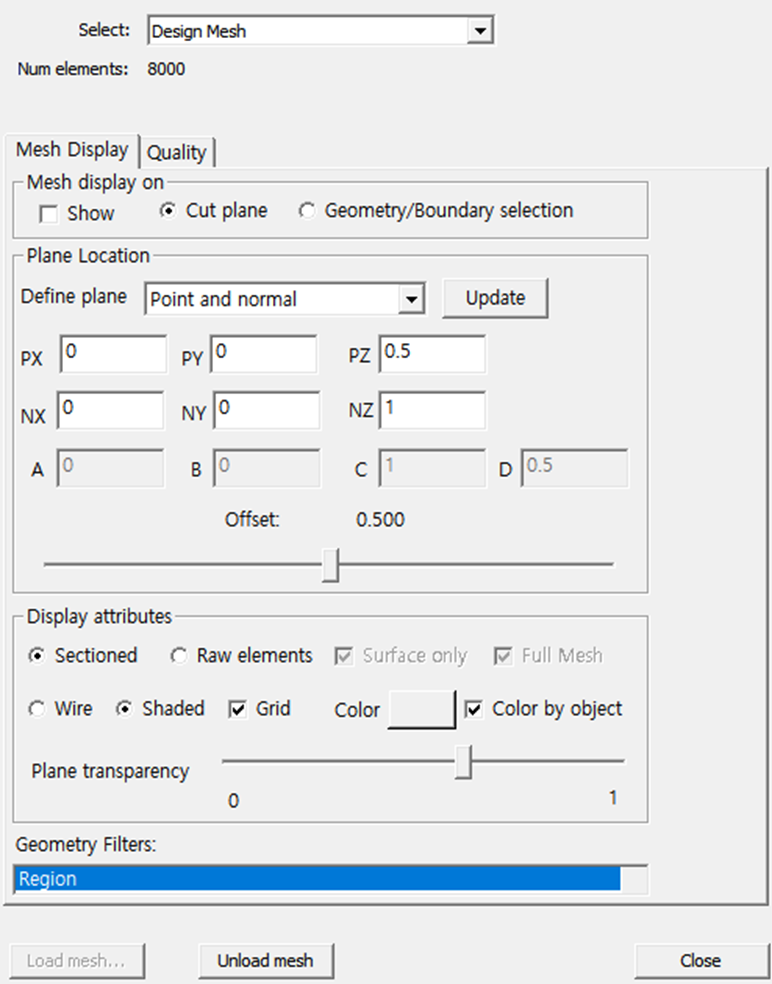

- Mesh 모니터링 창에서는 Cut Plane을 기준으로 모델을 절단해 내부 메쉬를 관찰할 수 있습니다.
(평면은 좌표값이나 법선 벡터 입력으로 쉽게 정의할 수 있음)

- Offset 슬라이드를 활용하면 평면을 모델 전체에 걸쳐 이동시키며 메쉬 상태를 연속적으로 확인 가능, 공기 영역 내부나 코어·권선 주변처럼 복잡한 지점의 메쉬 품질도 직관적으로 확인할 수 있습니다.

- Sectioned, Full Mesh, Raw Elements 등 다양한 표시 방식이 준비되어 있어 각 객체가 적절한 분할 해상도를 갖추었는지 세밀하게 점검할 수 있습니다.

- Color by Object 기능은 Region, Coil, Solid 등 객체별로 메쉬 경계를 색상으로 구분해 보여주기 때문에, 열원 주변에서 메쉬가 끊기거나 부정확하게 생성된 부분을 빠르게 파악하는 데 효과적입니다.

- Geometry Filter 기능을 통해 관심 있는 영역만 별도로 표시할 수 있다는 점도 Icepak만의 장점입니다. 전체 메쉬를 모두 렌더링하지 않고 필요한 부분만 집중적으로 확인할 수 있어 작업 효율이 크게 향상됩니다. 이러한 기능 구성 덕분에 열 집중 영역, 유동 난류 발생 부분, Gap이나 접촉 면 근처의 메쉬 상태를 빠르게 파악할 수 있으며, 해석 안정성과 정확성을 사전에 확보하는 데 큰 도움이 됩니다.

종합적으로, Icepak Mesh 모니터링 기능은 열·유동 기반 해석에서 실제 에너지 전달 경로를 기준으로 메쉬 품질을 시각적으로 검증할 수 있다는 점에서, 단순히 메쉬 형상만 보여주는 수준의 다른 AEDT 프로그램들과 명확히 구분되는 기능이라고 할 수 있습니다.
