EMC Plus & Charge Plus에서 여러 Result Plot하기
이수영 | 2025년 12월 31일- EMA3D 탭 - Connect
- 현재 열려있는 해석 파일의 해석 결과 목록이 창 좌측에 표시됩니다.
혹은 좌측 상단의 File을 클릭해 해석 결과, Touchstone File을 불러올 수도 있습니다.
- Plot하고 싶은 파일을 우측 Pipeline 창으로 드래그 합니다.
드래그한 Source Node와 Chart가 Pipeline으로 연결됩니다.

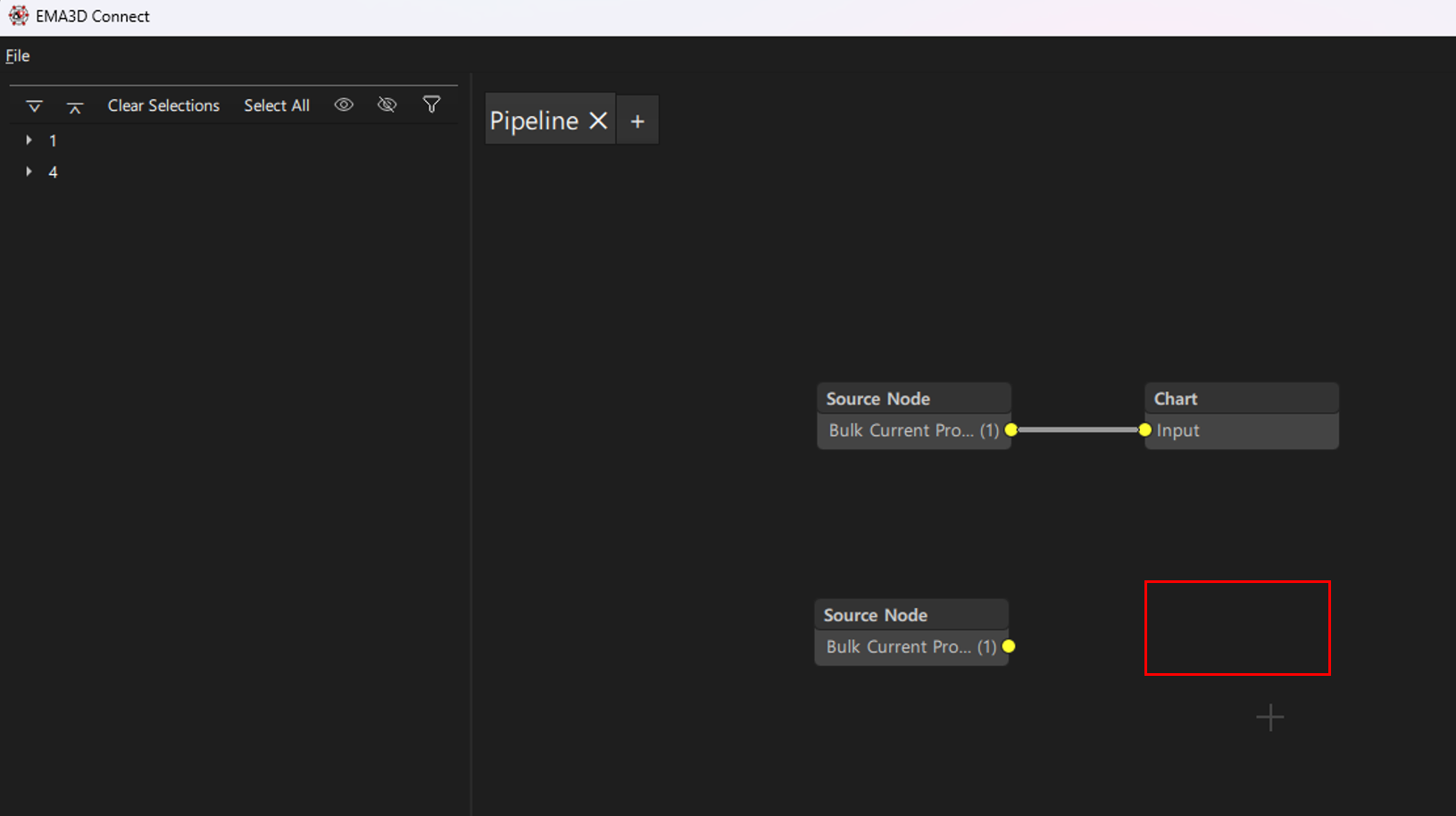

- 두 Result를 한 창에 Plot하기 위해 Chart를 하나만 남기고 Delete 합니다.

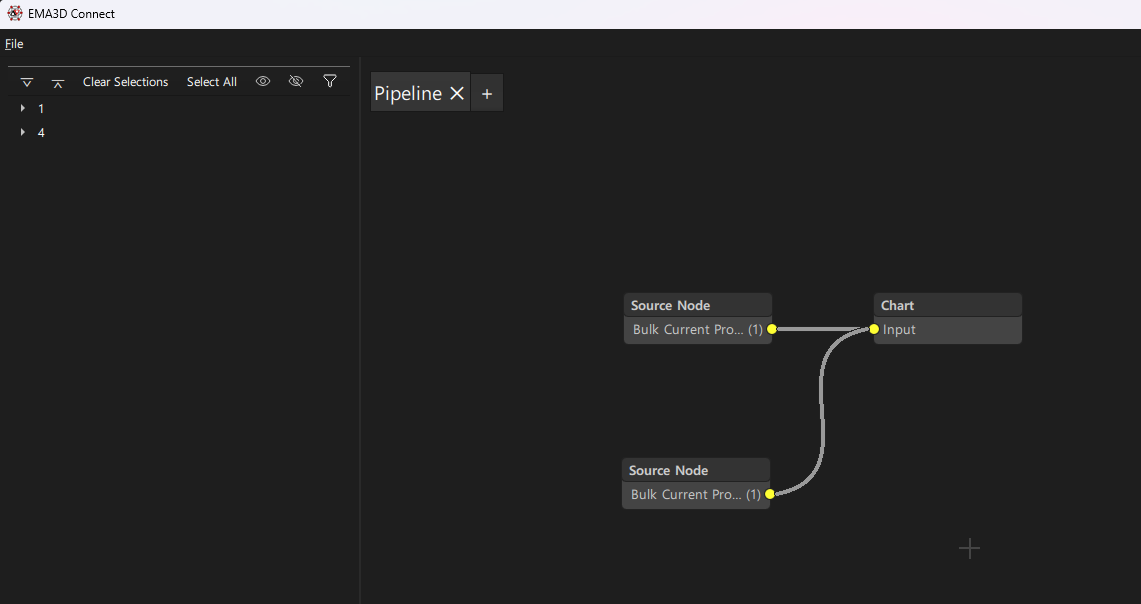

- Source Node의 Pipeline을 드래그하여 모두 한 Chart에 연결합니다.

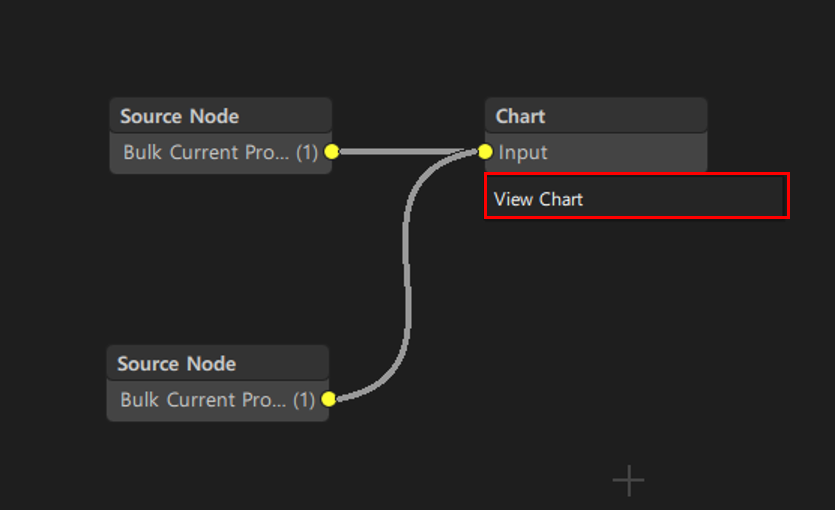

- Plot하고 싶은 Chart를 우클릭 - View Chart
- Chart 탭이 새로 생성됩니다. 확인하고 싶은 Result의
를 활성화해 Plot 할 수 있습니다. 좌측 하단의 Chart Settings를 눌러 세부 사항을 수정할 수 있습니다.
