HFSS, Q3D, 2D Extractor를 사용하는 기준
이수영 | 2025년 12월 30일HFSS와 Q3D를 사용할 때는 동작 주파수의 파장 대비 DUT 크기를 기준으로 사용 툴을 결정하기를 권장합니다.

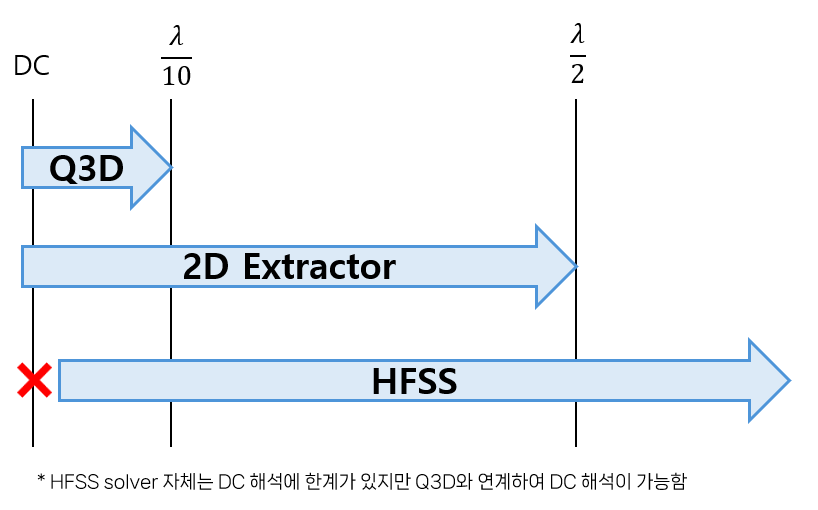

HFSS: 전제 주파수 대역에서 고주파 대역(해석 대상의 크기 대비한 주파수)에 적합함
Q3D: 해석 대상 구조물의 L(가장 긴 길이)이 파장 대비 1/10 이하일 때 적합함
(반도체 패키지 내부 본드 와이어의 경우 GHz 대역에서 동작하지만 크기가 파장 대비 1/10 이하이기 때문에 Q3D를 사용해 해석할 수 있음)
2D Extractor: 해석 대상 구조물의 W(Width)가 파장 대비 1/2 이하일 때 적합함
