코일 터미널의 순서는 어떻게 되나요?

Transient A-Phi 솔버는 Order Coil Terminals에서 지정된 코일 순서에 따라 코일을 연결합니다. 전압과 전류 값은 첫 번째 단자에 할당되며, 마지막 단자는 접지됩니다(Grounded).

정확한 전위(Potential) 플롯을 생성하려면, 단자들이 실제 도체의 연결 순서에 맞게 지정되어야 합니다.

아래 그림은 도체의 외부 표면에 코일 단자가 지정된 권선을 보여줍니다. 각 코일 단자에는 번호가 붙어 있습니다.

이 예시처럼 3개 이상의 외부 단자를 가진 권선의 경우, 솔버는 첫 번째 및 마지막 단자를 제외한 연속된 단자들을 등전위(Equipotential, 연결된 상태)로 처리합니다.

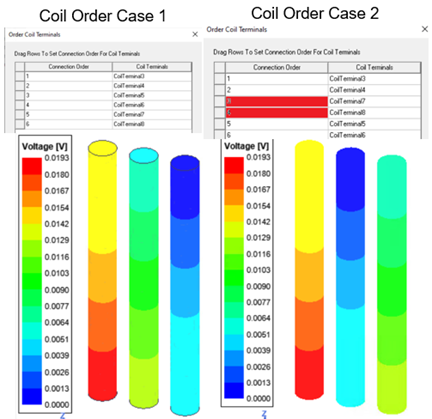

예를 들어, Coil Order Case 1에서는 단자 (4,5)와 (6,7)이 동일한 전위를 가집니다.

Coil Order Case 2는 코일 단자의 순서를 변경했을 때의 영향을 보여줍니다.

비록 Coil Order 1과 2가 동일한 단자를 사용하더라도, 단자의 순서가 다르면 전위 분포가 달라지지만, B, H, J 필드(자속 밀도, 자계, 전류 밀도)는 동일하게 유지됩니다.

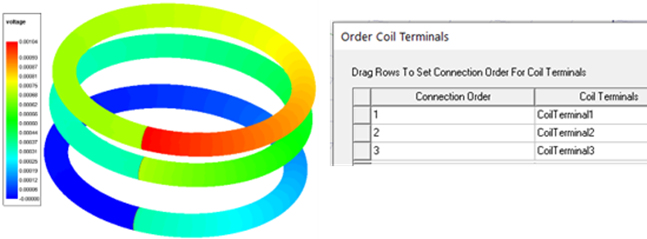

코일 단자가 도체 내부에 정의된 경우, 솔버는 각 단자에 대해 두 개의 Potential를 정의하며, 위에서 설명한 동일한 연결 규칙이 이 이중 전위 정의(double potential definition)에 적용됩니다.
