HFSS에서 해석 결과를 등가회로로 저장할 수 있나요?
박태수 | 2025년 12월 30일Equivalent Circuit Export 기능을 사용하면 가능합니다.
1. 시뮬레이션 완료 여부 확인
먼저 해석이 정상적으로 완료되었으며, 결과 데이터가 생성되어 있는지 확인합니다. S-Parameter를 기반으로 등가회로 모델링을 진행하기 때문에 해석이 완료되지 않은 상태에서는 결과를 내보낼 수 없습니다.

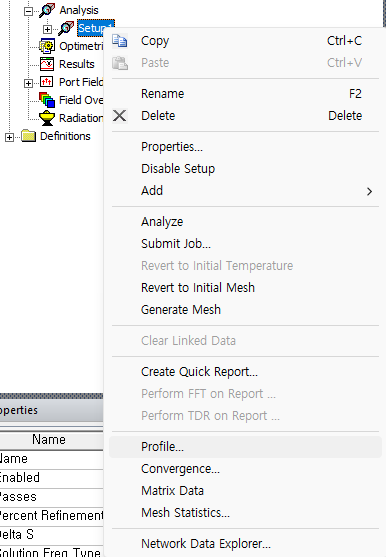

Analysis - Setup 우클릭 - Profile... 클릭

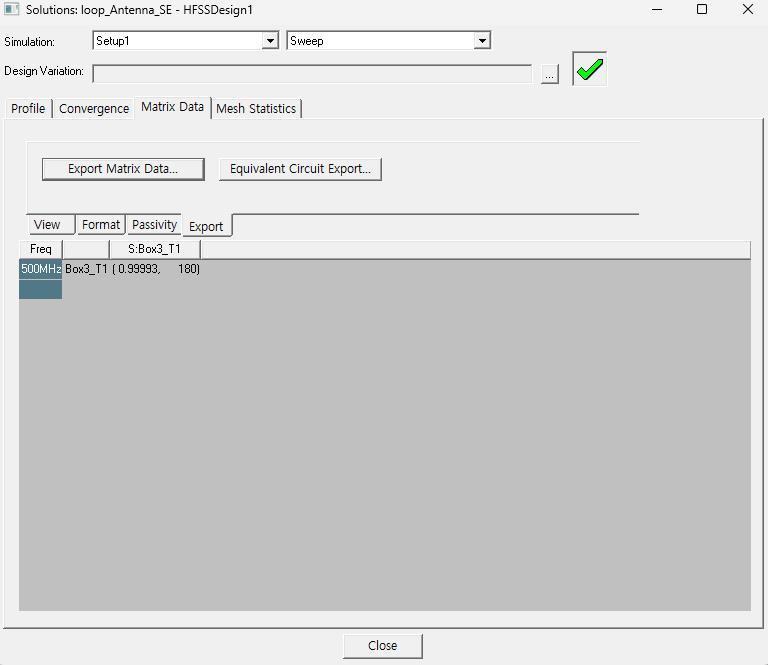

2. Matrix Data 클릭 후 Export 탭
3. Equivalent Circuit Export... 클릭
등가회로 모델링 세부 설정 진행해주시면 됩니다.
Default Directory : 저장 경로 설정
Format : 저장 포멧 설정
- PSpice (*.lib file)
- Nexxim State Space (.sss file)
- Spectre (*.cir file)
- Star-HSpice (*.sp file)
- Spectre (*.cir file)
- Star-HSpice (*.sp file)
- Twin builder (.sml file)
등가회로 모델링의 Fitting 정확도를 높이기 위해서는 Desired Fitting Error(percent)를 줄여주시고, Maximum Order 수치를 조정하시는 것을 추천드립니다.
또한 등가회로 피팅 특성상, 음수값 등의 존재하지 않는 수동소자로 피팅 될 것을 방지하기 위해, Enforce Passivity를 체크 하시는 것을 권장드립니다.
설정 후 OK 클릭 시 등가회로 모델로 저장됩니다.
등가회로 모델링의 Fitting 정확도를 높이기 위해서는 Desired Fitting Error(percent)를 줄여주시고, Maximum Order 수치를 조정하시는 것을 추천드립니다.
또한 등가회로 피팅 특성상, 음수값 등의 존재하지 않는 수동소자로 피팅 될 것을 방지하기 위해, Enforce Passivity를 체크 하시는 것을 권장드립니다.
설정 후 OK 클릭 시 등가회로 모델로 저장됩니다.
