HFSS 에서 Touchstone file(.sNp)을 Export 할 수 있나요?

A : 네, 가능합니다. 아래 절차를 따르면 됩니다.

1. Analysis - Setup - Profile에서 시뮬레이션 완료 여부 확인

먼저 해석이 정상적으로 완료되었으며, 결과 데이터가 생성되어 있는지 확인합니다.
해석이 완료되지 않은 상태에서는 S-parameter를 내보낼 수 없습니다.

2. Solution Data(또는 Matrix Data) 메뉴 진입

Project Tree에서 내보내고자 하는 Solution Setup을 선택한 후, 다음 중 하나의 방법을 사용합니다.

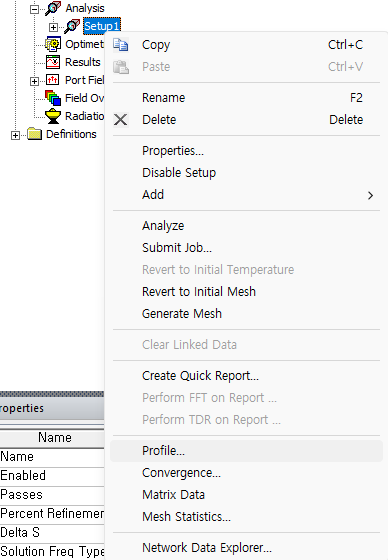

• Solution Setup을 마우스 오른쪽 버튼으로 클릭한 뒤,
  바로가기 메뉴에서 Matrix Data 선택

• 또는 상단 리본 메뉴의 Results 탭에서 Solution Data 클릭

3. 표시할 Matrix 타입 선택

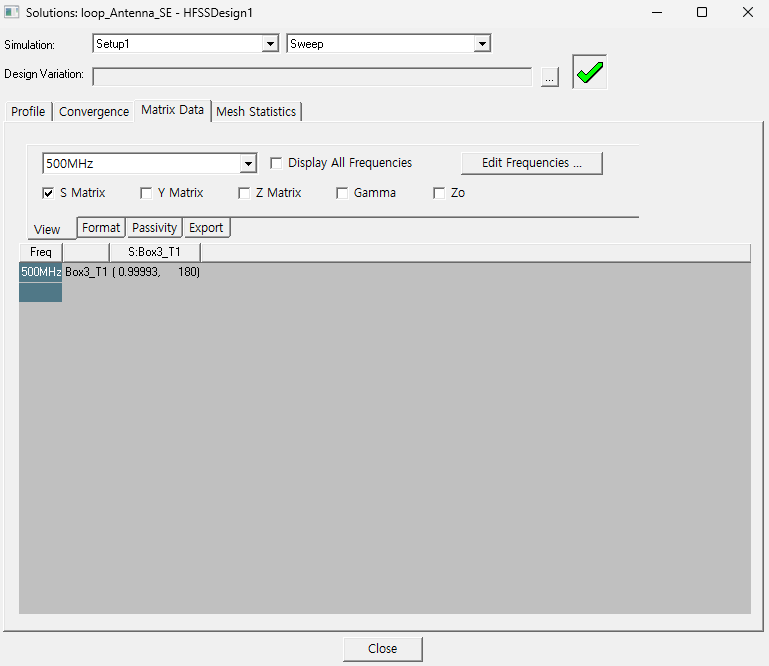

원하는 행렬 타입을 선택합니다.

• S-matrix

• Y-matrix

• Z-matrix

• Gamma

• Zo

S-parameter를 내보내려는 경우에는 S-matrix를 선택하시면 됩니다.

4. Matrix Data Export 실행

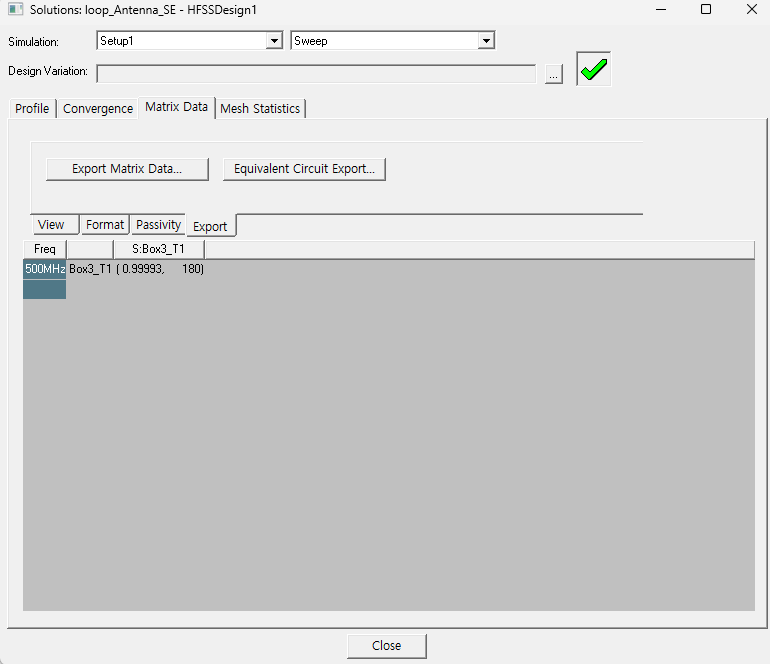

Matrix Data 창에서 Export 탭을 선택한 후, Export Matrix Data 버튼을 클릭합니다.

5. Touchstone(SNP) 파일 형식 선택 및 저장

파일 저장 창에서 다음을 설정합니다.

• 파일형식 : Touchstone(*.SNP)  선택





• Reference Impedance: 내보낼 기준 임피던스 값을 입력



설정이 완료되면 OK 버튼을 클릭하여 Export를 완료합니다.
