기본 Unit을 변경하는 방법

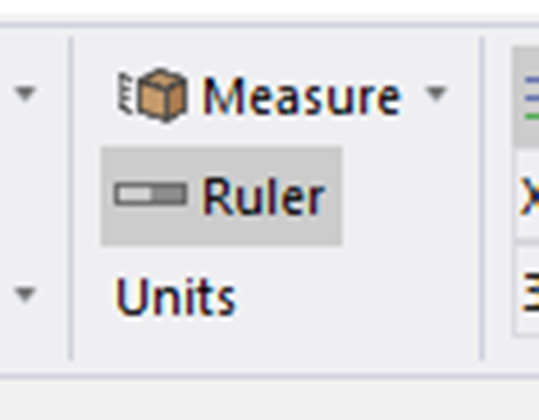

리본 Draw 탭의 “Units” 버튼을 클릭하여 툴의 기본 단위를 변경할 수 있습니다.

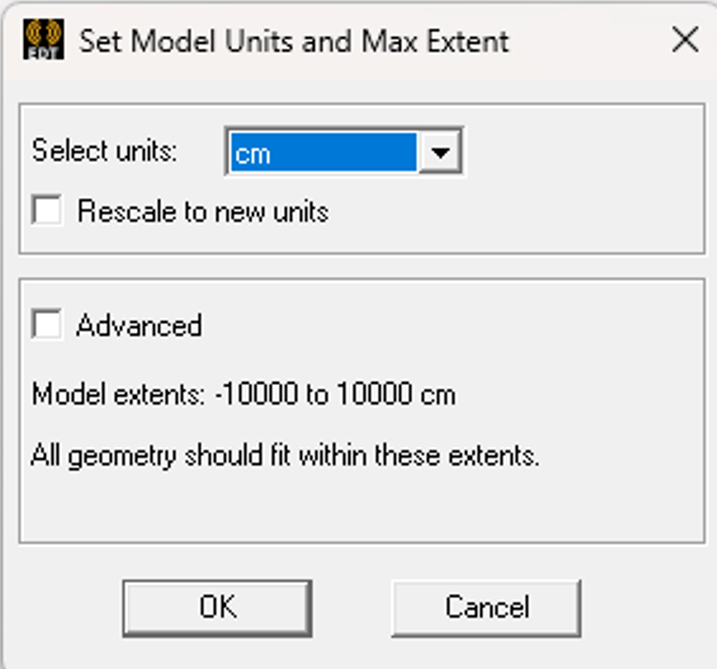

Select units: 바꾸고 싶은 단위 선택

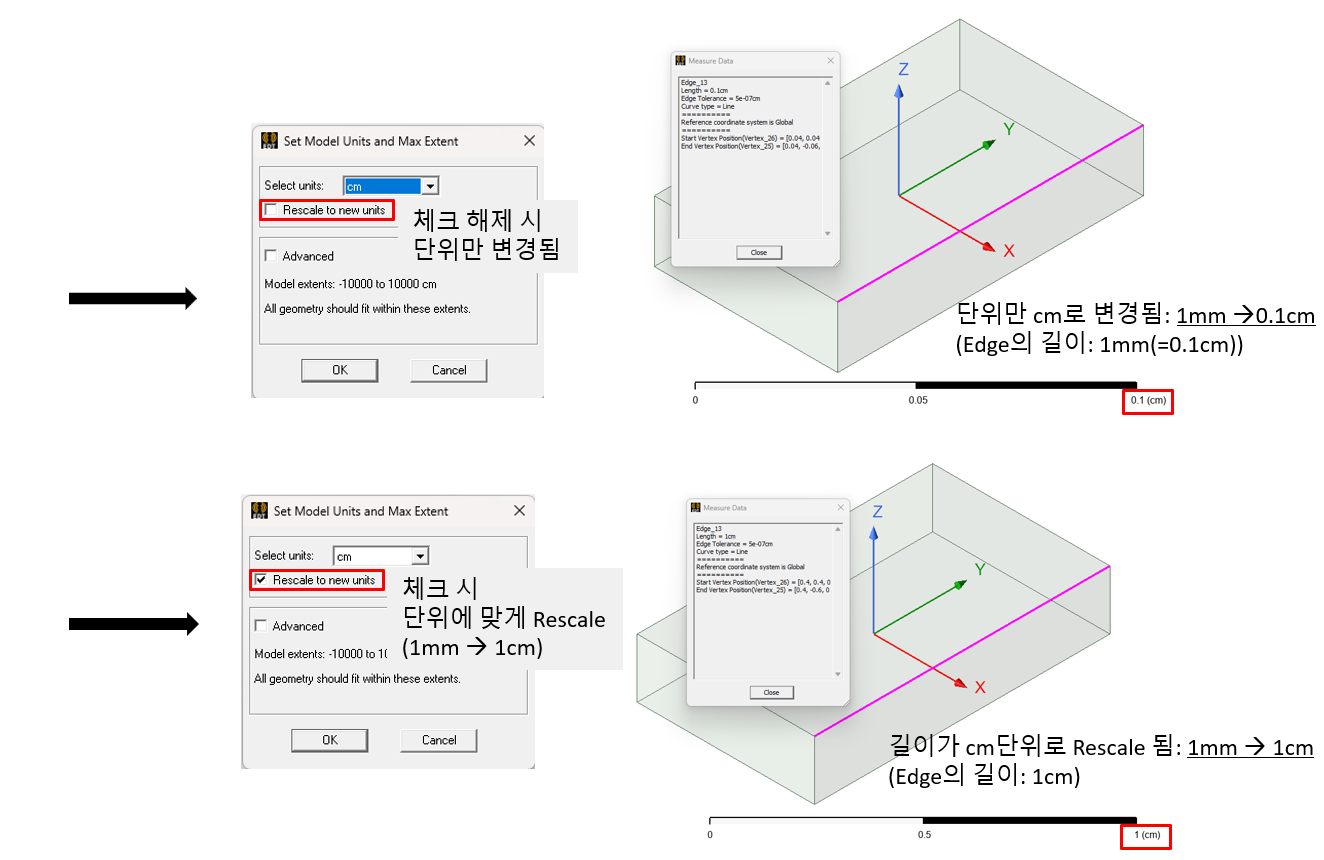

Rescale to new units: 체크 시 바뀌는 단위에 맞게 rescale

   - 체크 해제 시: 1mm는 0.1cm로 크기는 변하지 않고 단위만 변함

   - 체크 시: 1mm는 1cm로 숫자는 고정하고 단위만 바뀌면서 크기가 rescale 됨

Advanced: Max extents를 설정할 수 있음. 기본 10000으로 설정되어 있으며 이는 모델의 권장 최소/최대 길이(X, Y, Z 면의 길이)가 10000 unit임을 의미함(단위가 mm라면 최대 -10000mm ~ 10000mm의 모델까지 생성하기를 권장). Max extents 값의 5배 길이를 갖는 크기의 모델까지 생성할 수 있고, 이를 초과하면 에러가 발생함
(Error: “Parasolid Error: The transformation would result in body lying outside the size box.” )

Advanced 박스를 체크하여 Max extents를 100으로 변경할 수 있음
