Impedance Boundary는 언제, 어떻게 사용하나요?

도체에서 발생하는 유도 전류를 직접 계산하지 않고 그 효과를 모사하기 위해 Impedance Boundary를 사용할 수 있습니다.

<Impedance Boundary를 사용할 수 있는 경우>

- 도체의 Skin depth가 도체의 두께보다 100배 이상 얇을 때

- AC Source가 와전류가 발생하는 표면으로부터 Skin Depth와 비교하여 충분히 멀리 떨어져 있을 때

- 자기장이 도체 내부에서 도체 표면의 접선 방향보다 법선 방향으로 더 급격히 감쇠 될 때

Impedance Boundary를 설정하는 방법은 아래와 같습니다.

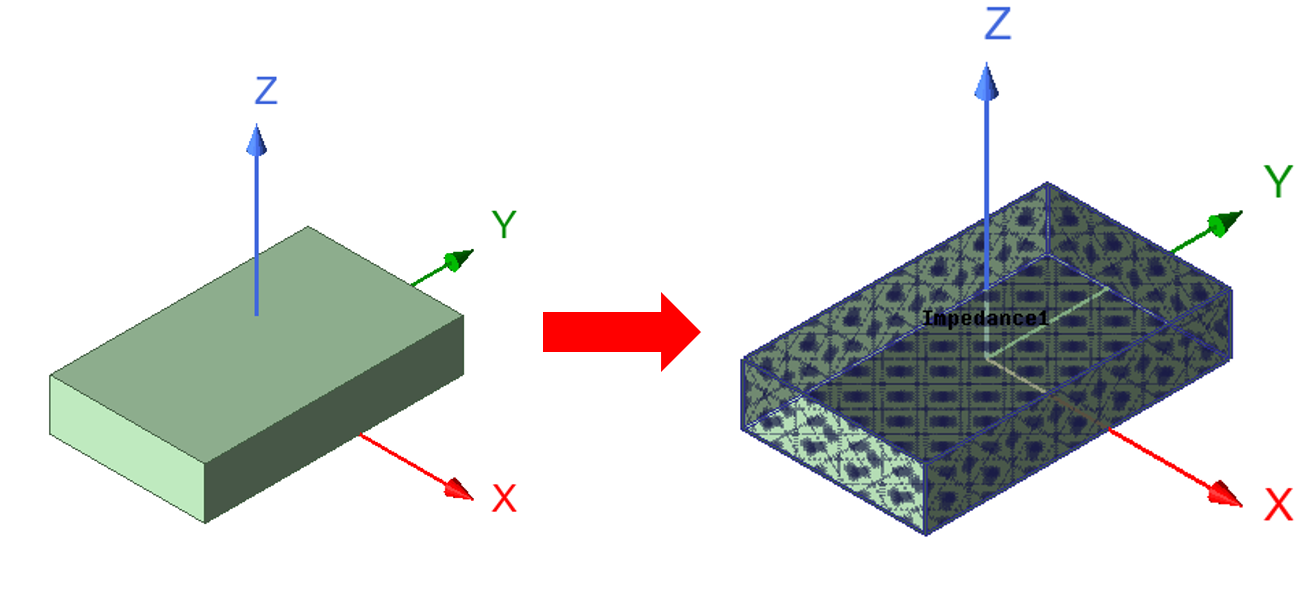

1. Impedance Boundary를 적용하려는 물체를 선택

2. Project Manager의 Boundaries 우클릭 – Assign – Impedance

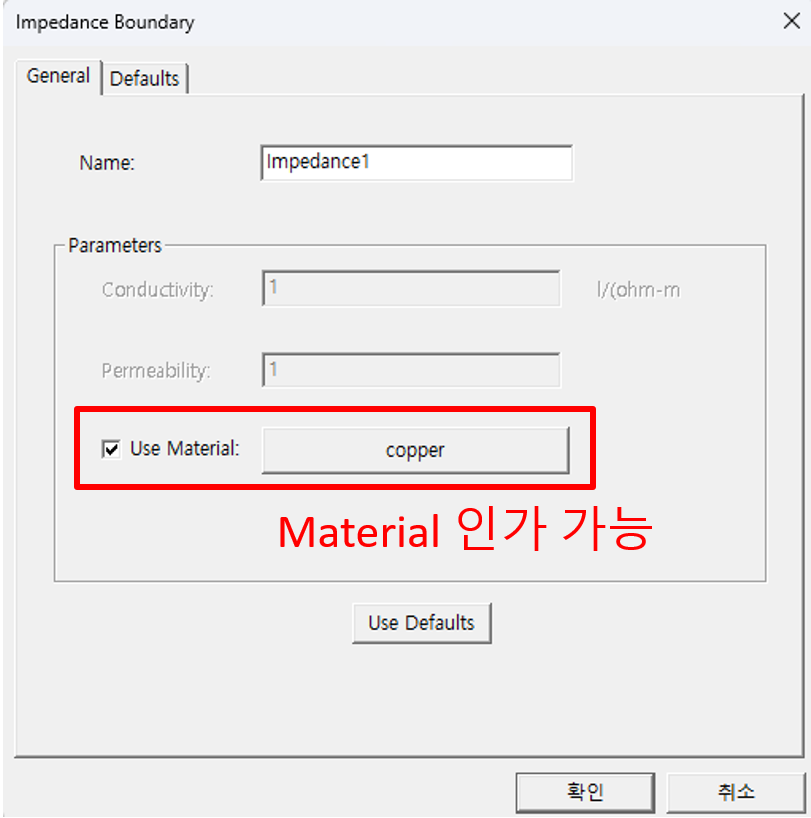

3. Impedance Boundary의 이름, Conductivity, Permeability를 입력(Use Material을 체크하여 Material을 인가할 수도 있음)

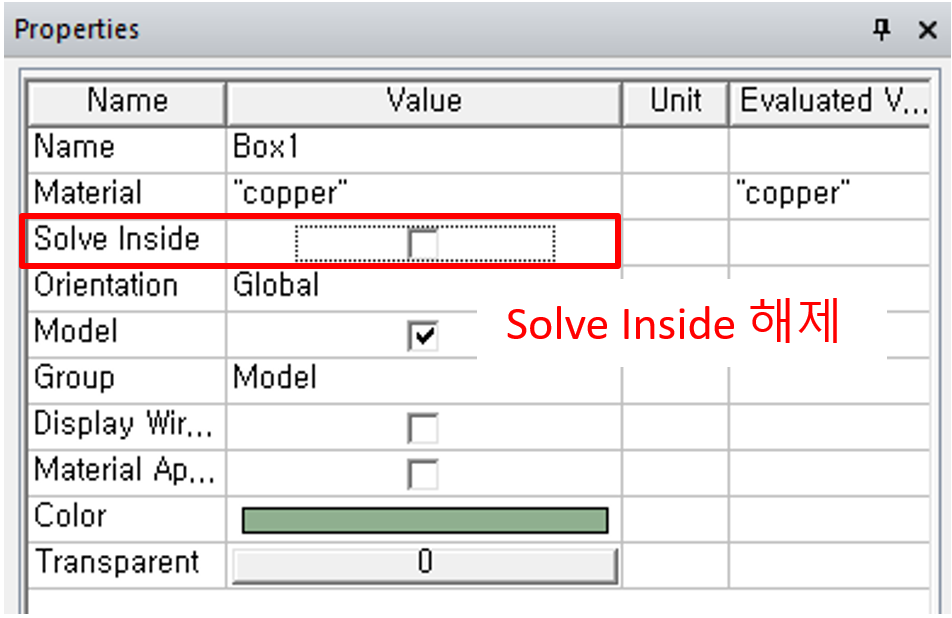

4. 물체의 Properites에서 Solve Inside 체크 해제

체크를 해제하지 않을 경우 error가 발생하니 꼭 확인해주세요.

Impedance Boundary를 사용하는 경우에 대한 더 자세한 내용은 When to Use Impedance Boundaries에서 확인해주세요.
