Icepak에서 Fan을 어떻게 모델링하나요?
김인섭 | 2025년 10월 10일Ansys Electronics Desktop에서는 팬 컴포넌트를 생성할 때 탭 기반 인터페이스를 사용하며, General(일반), Geometry(형상), Properties(속성), Parameters(파라미터) 창에서 관련 정보를 입력합니다.
사전 작업 : Options 대화상자(Tools → Options → General Options)에서 Icepak → Thermal options (Icepak → Thermal 옵션)로 이동한 후 Use Wizards for data input when creating new boundaries을 선택
1.Project Manager에서 3D Components를 마우스 우클릭하고 Create → Fan을 선택합니다.

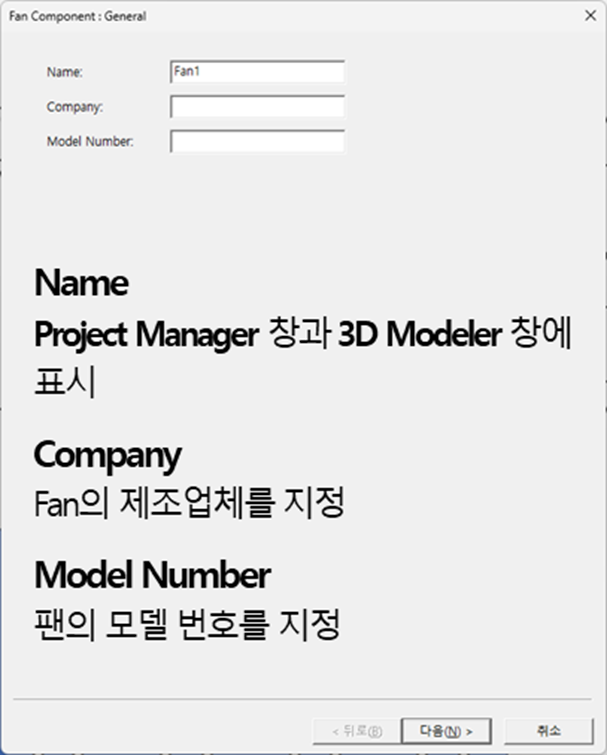

2.Fan Component 대화상자의 General 탭에서 다음 정보를 입력합니다:
• Name(이름), Company(알고 있는 경우), Model Number(알고 있는 경우)

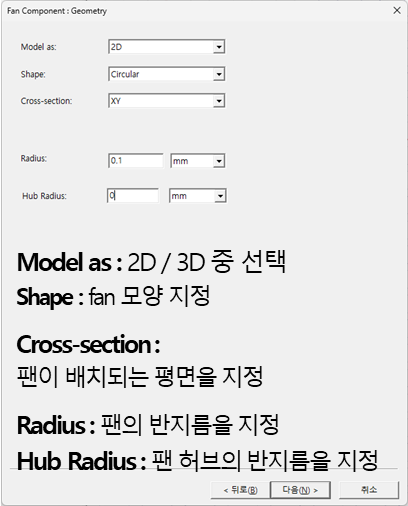

3. 다음을 클릭하여 Geometry 창으로 이동합니다.
4. Model as 드롭다운에서 2D 또는 3D를 선택 후 2차원 또는 3차원 컴포넌트를 선택합니다.
5. Shape 드롭다운에서 다음 중 선택합니다.
• Circular(원형), Rectangular(직사각형), Polygon(다각형, 2D 전용)
6. Cross-section 드롭다운에서 팬을 배치할 평면을 선택합니다.
7. 사이즈 정보를 입력합니다.
8. 3D 팬의 경우 Case 항목에서 다음 정보를 입력합니다:
• Side(방향), Height(높이), Size(원형 전용), Length(직사각형 전용), Width(직사각형 전용)

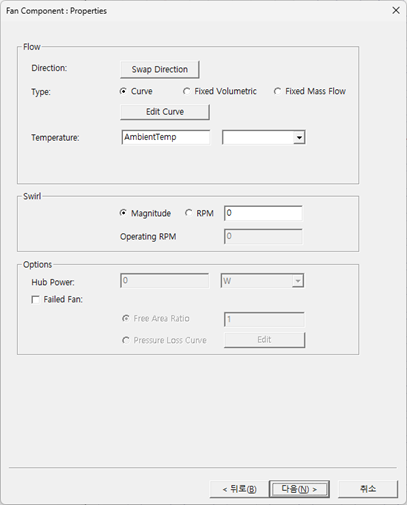

9. 다음을 클릭하여 Property 창으로 이동합니다.
10. Flow 섹션에서 다음을 수행합니다.:
• 필요 시 Swap Direction을 클릭
• Type 옵션을 선택하고 유량 곡선 데이터, 체적 유량(Volume Flow Rate) 또는 질량 유량(Mass Flow Rate)을 입력
• Temperature(온도)를 입력
11. Swirl 섹션에서 Magnitude 또는 RPM을 선택하고 값을 입력합니다.
12. Operating RPM을 입력합니다.
13. Options 섹션에서 다음을 수행합니다.:
• 3D 팬의 경우 Hub Power를 지정
• 필요 시 /을 활성화하고 Free Area Ratio 또는 Pressure Loss Curve를 선택

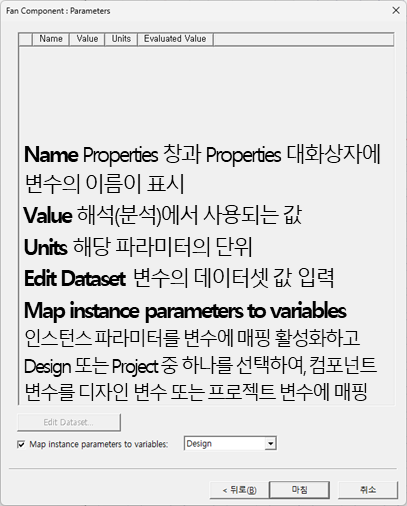

14. 컴포넌트 변수를 정의했다면 Parameters 창으로 이동하여 변수(들)을 확인합니다.
15. 필요 시 Map instance parameters to variables를 선택하고 드롭다운에서 옵션을 선택합니다.
16. 마침을 클릭합니다.
