Icepak에서 Heatsink를 어떻게 그리나요?



1. Project Manager에서 3D Components를 마우스 우클릭하고 Create → Heatsink를 선택합니다.

2. Heatsink Component 대화상자의 General 탭에서 다음 정보를 입력합니다.

• Name, Company(알고 있는 경우), Model Number(알고 있는 경우)

3. 다음을 클릭하여 Geometry 탭으로 이동합니다.

4. Plane 드롭다운에서 히트싱크를 배치할 평면을 선택합니다.

5. 히트싱크의 Overall height(전체 높이)을 입력합니다.

6. Base 섹션에서 Length(길이), Width(너비), Height(높이)를 입력합니다.

7. Fins 섹션에서 히트싱크 Type을 선택합니다.

• Extrusion: Flow Direction(유동 방향), 핀 Count, Thickness, Offset을 입력합니다.

• CrossCut Extrusion: 지정된 두 방향 각각에 대해 핀 Count, Thickness, Offset을 입력합니다.

• Cylindrical Pin: Flow Direction을 선택하고, 핀 Count, Pin Radius(핀 반지름), Offset을 입력한 뒤 Pin Alignment(핀 정렬)과 Pin Shape(핀 형상)을 선택합니다.

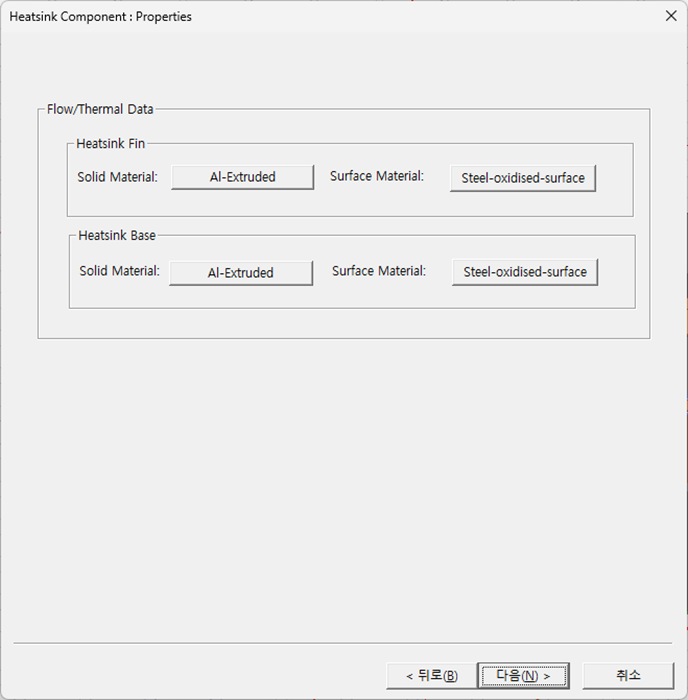

8. 다음을 클릭하여 Property 탭으로 이동합니다.

9. Flow/Thermal에서 Base Material과 Fin Materials를 클릭하여 Select Definition 대화상자를 열고 Materials 탭에서 재질을 선택하고 다음을 클릭합니다.
