E/H Field Result를 볼 때 효율적인 방안

Q : 여러 관측점의 E/H Field를 볼 때 Point를 사용하면 시간이 오래 걸리고 직관적이지 않아요, 효율적인 방법 있을까요?

A : 네, Point가 아닌 Line을 이용하시면 Line 길이에 따른 Field 값을 그래프로 한 번에 추출 가능합니다. 뿐만 아니라 경향성 까지 확인할 수 있어 Mesh가 잘 짜여졌는지 검토까지 가능합니다.

Q : 해석 후 다른 관측점의 E/H Field를 볼 때 다시 재해석해야 하나요?

A : 아닙니다. Non-Model 구조를 이용하면 해석 진행 후 Draw해도 재해석이 필요 없습니다. 다음과 같이 이미 해석을 진행 후 관측 점(선)을 추가해도 재해석 필요 없이 Field Data를 출력할 수 있습니다.

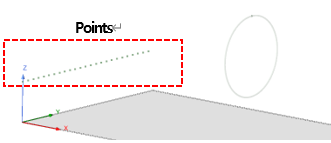

1. Field 데이터를 Plot 할 때 Draw Point 사용시

- 여러 관측점을 볼 시 하나하나 생성해줘야 함 (복사&붙여넣기 불가능)

- Mesh 생성이 잘 되었는지 쉽게 확인 불가능 (Field 해석 결과에 영향을 줄 수 있음)

- 관측점이 여러 개거나, 관측 주파수 대역이 많다면 하나하나 Plot 해줘야 하기 때문에

  Field Result Plot에 비교적 많은 시간이 소요됨

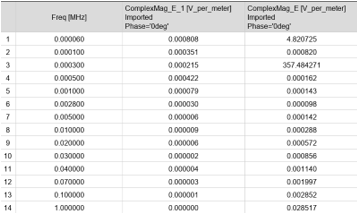

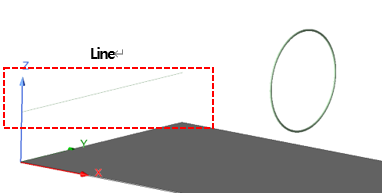

2. Field 데이터를 Plot 할 때 Draw Line 사용 시

- Field Plot을 통해 Mesh의 불균형 확인 가능

- Line 길이에 따른 Field 값을 그래프로 볼 수 있어 한번에 여러 관측점의 Field 분포 확인 가능

- 하나의 그래프로 뽑기 때문에 Result에 소요되는 시간 감소됨
