Surface 혹은 Line에 임피던스 설정하는 방법: Seams/Joints

Seams/Joints 기능을 이용하여 Surface/Line의 외곽에 임피던스를 설정하는 방법입니다.

Seams: Surface 외곽 Line에 임피던스를 설정합니다.
Joints: Line 외곽 Point에 임피던스를 설정합니다.

* Seams/Joints 설정 시 선택된 surface/line에도 물성을 설정하여야 하며 미설정 시 open 처리됩니다. (Seams: surface 설정, Joints: line 설정)

아래는 설정 방법입니다.

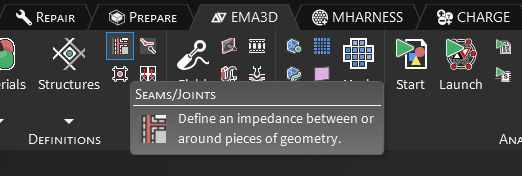

1. EMA3D 탭 - Definitions - Seams/Joints

2. 관련 설정을 진행합니다.

• Barrier Type: 임피던스 Barrier를 Line/Point 중 선택합니다.
      Line: Surface의 외곽 Line에 임피던스가 적용됩니다.
      Point: Line의 외곽 Point에 임피던스가 적용됩니다.

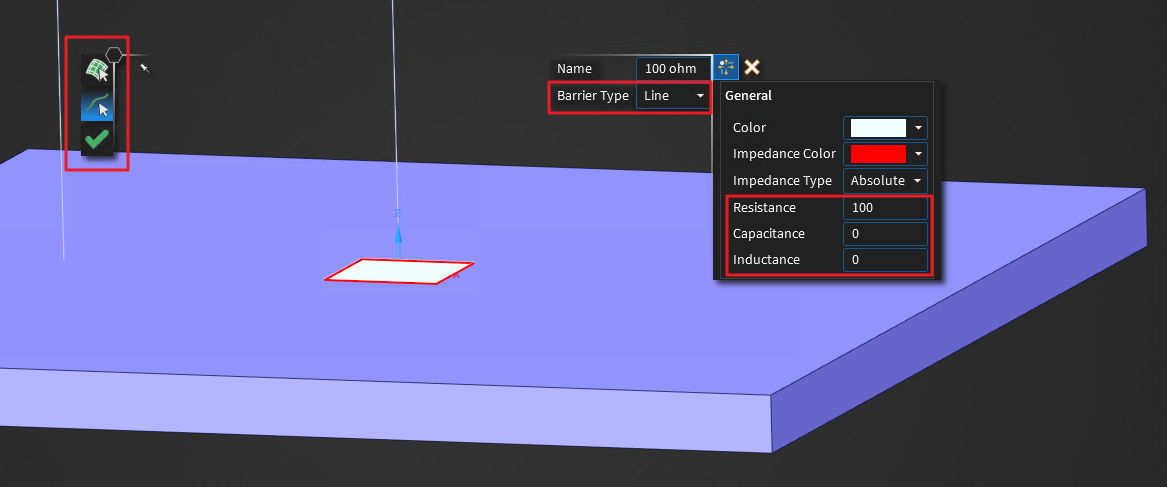

• 좌측의 Surface, Line 버튼을 클릭하고 Seam을 설정할 면과 Barrier가 될 Line을 각각 선택합니다.
  (Barrier Type이 Line일 경우 Line과 Point를 선택)
  선택된 Barrier가 빨간색으로 표시됩니다.



• Resistance, Capacitance, Inductance 값을 입력합니다.

3. 위의 설정을 완료 한 후 초록색 체크 박스 를 클릭해 설정을 완료합니다.

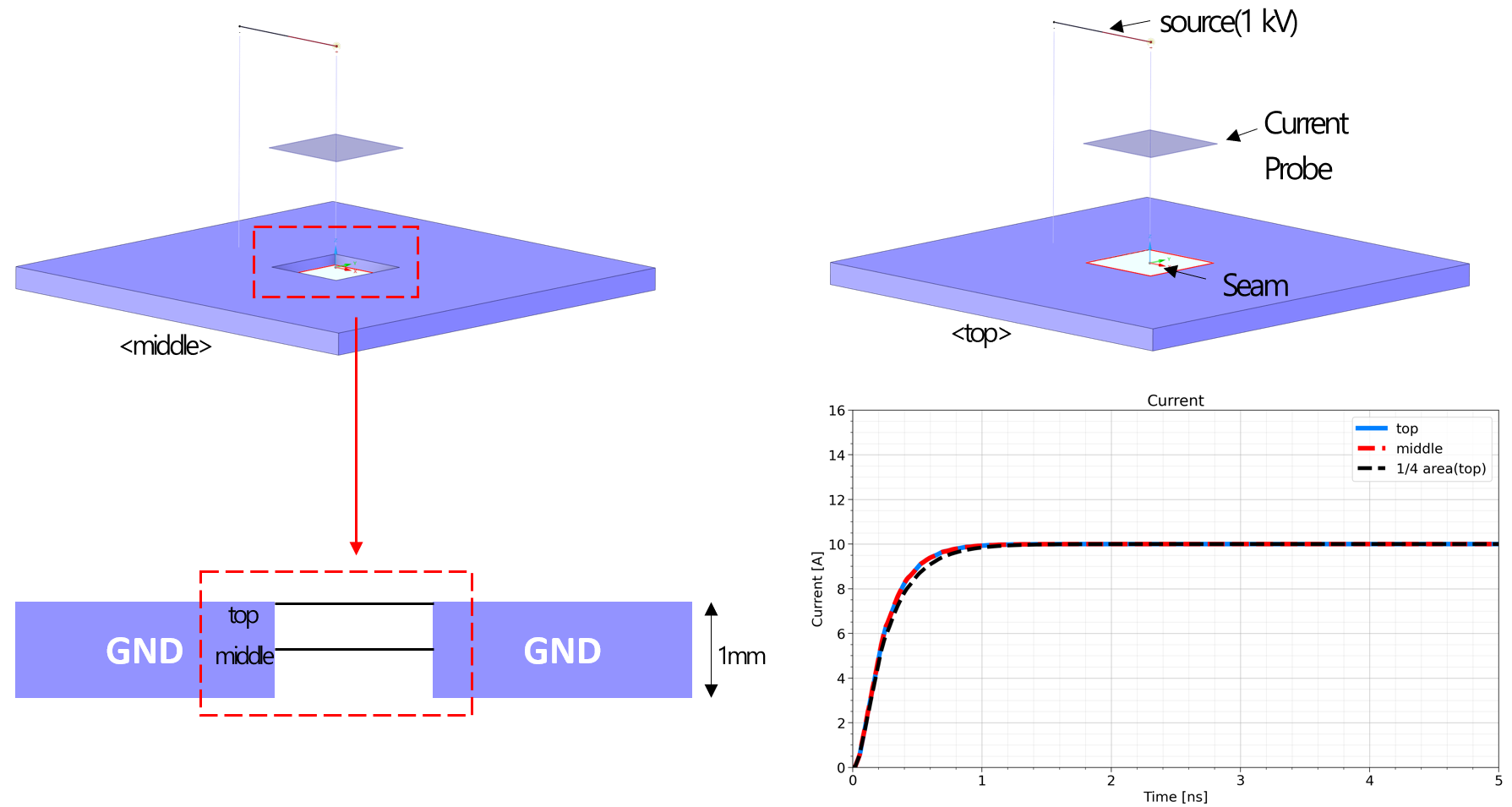

아래는 Seam의 간단한 동작 확인 사례입니다.
1kV의 source와 100 ohm Seam 설정 시 10 A의 전류가 흐르는 것을 확인할 수 있습니다.
