특정 각만큼 벌어진 두 물체 사이를 Sweep Around Axis를 이용해 채우는 방법
이수영 | 2025년 12월 29일

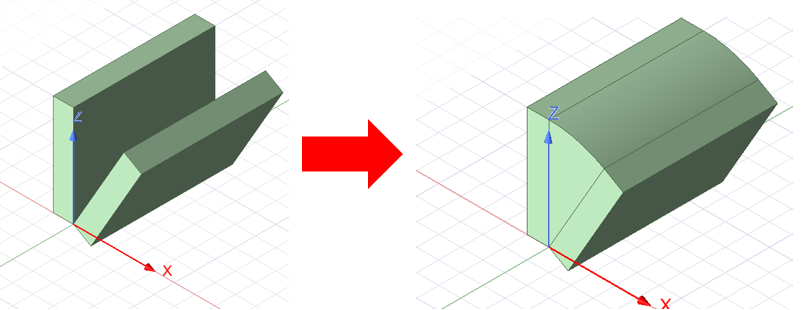

Sweep Around Axis 기능을 이용해 아래 그림과 같이 30도만큼 벌어진 두 육면체 사이를 채울 수 있습니다.
1. Sweep하고자 하는 도형의 Face와 동일한 크기의 Sheet 생성
Face 선택 후, 우클릭 - Edit - Surface - Create Object from Face
2. Sweep할 축의 원점에 Relative CS 생성

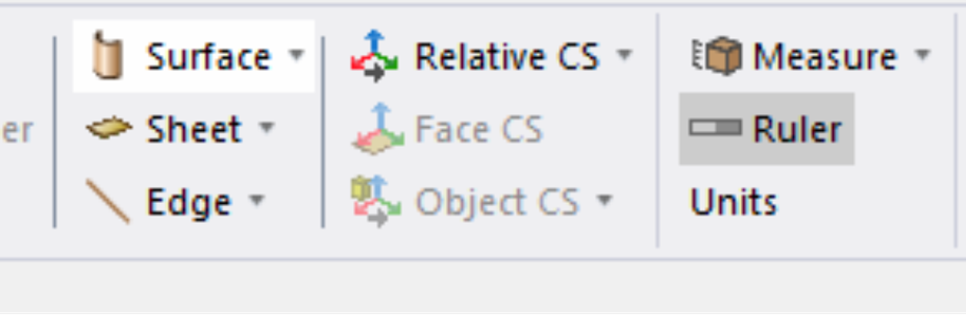

Sweep 기능은 CS의 원점을 기준으로 실행되기 때문에 이에 이용한 Relative CS를 생성해야 합니다. 리본 Draw tab의 Relative CS를 클릭합니다.
3. Around Axis
1번에서 생성한 Sweep할 Sheet를 선택한 후, 우클릭 - Edit - Sweep - Around Axis

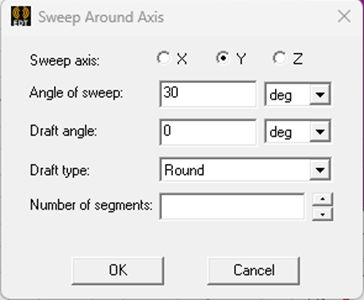

Sweep Around Axis 창의 각 항목 내용은 아래와 같습니다.
- Sweep axis: Sweep의 기준이 되는 축
- Angle of sweep: Sweep할 각도
- Draft angle: 생성된 결과물의 모서리 처리 방식. 대부분의 모델에서 설정 값에 따른 결과의 유의미한 차이가 없음
- Number of segments: segment 수 설정(미입력 시 Angle of sweep이 360deg이면 360,
360deg 미만이면 Angle of Sweep의 절반 값으로 설정됨)
