EMC Plus & Charge Plus - 단선 케이블 임피던스 해석 사례

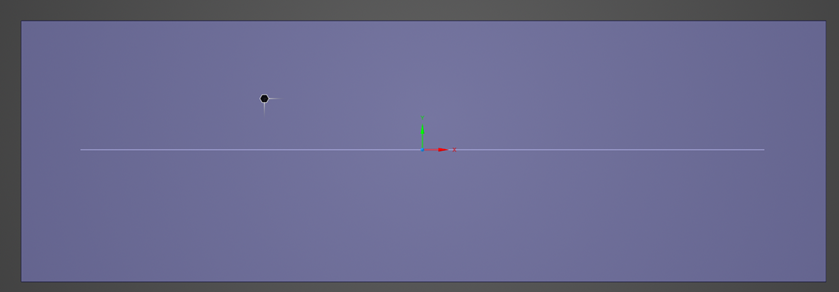

- 위와 같이 사각형과 선을 이용하여 단면도를 모델링합니다.

- Pull과 Move기능을 통해 케이블 해석 형상을 제작합니다.

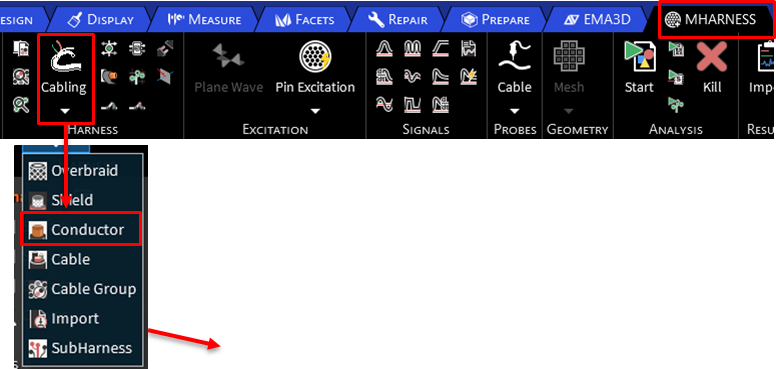

- 상위 Mharness탭에서 Cabling을 선택 후 Conductor를 클릭합니다.

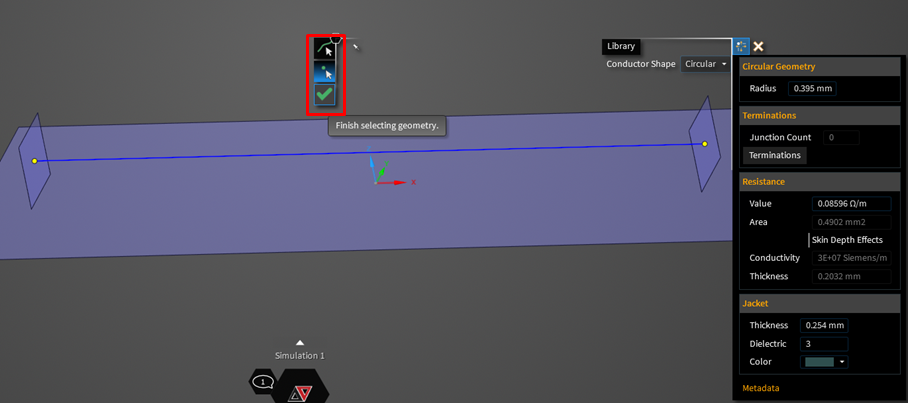

- 위 그림의 빨간 네모칸 안에 있는 아이콘은 위부터 선, 점, 적용시키는 기능으로 먼저 적용시키고 싶은 선을 클릭합니다.

- 그 후 점 아이콘을 눌러 케이블의 종단을 설정합니다.

- 선택된 Line은 파란색, 종단은 노란색 점으로 표시됩니다.

- 오른쪽 창은 Conductor를 설정하는 창으로 메뉴는 다음과 같습니다.

• Circular Geometry - Radius: 도선의 반지름 설정
• Terminations: 종단 임피던스 설정
• Resistance: Conductivity를 설정 (물성 설정)
• Jacket: 도선을 감싸는 절연체 물성 설정

- 케이블을 적용시키면 위 그림과 같이 왼쪽 Tree에 Harness가 나타나며 하위에 설정된 케이블이 표시됩니다.

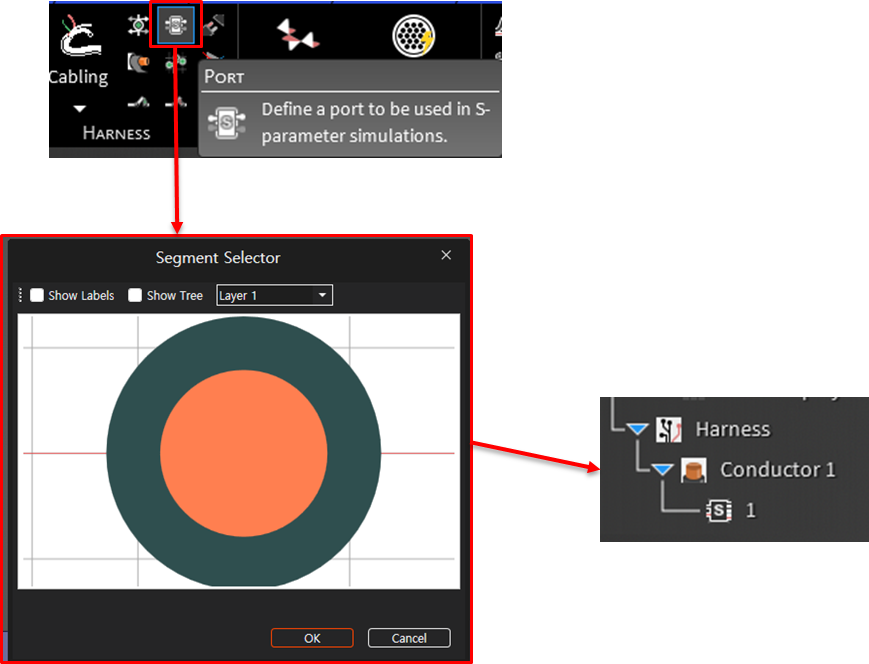

- 상위 MHarness탭의 Port를 클릭하여 케이블이 적용된 선을 클릭합니다.

- 위 그림처럼 케이블의 단면 창이 나오면 Port를 적용시키고자 하는 Conductor(그림에서 클릭)를 선택합니다.

- 왼쪽 Tree에서 Conductor 하위에 Port가 생성됩니다.

- 시뮬레이션 결과 케이블의 임피던스는 위 그림과 같습니다.
