Q3D Extractor: Parallel Plates CG Solution
김인섭 | 2025년 10월 10일이 해석의 목표는 Q3D 시뮬레이션을 설정하고 Q3D workflow를 학습하기 시작하기 위함

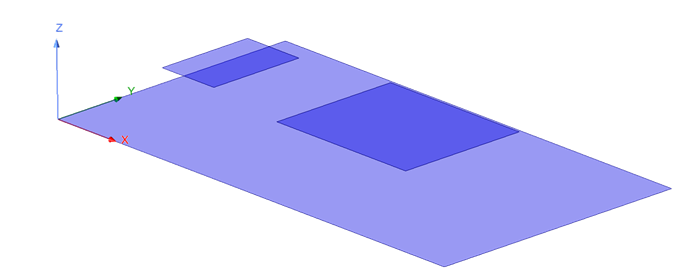

이 프로젝트에는 재질 특성이나 전도도를 지정하는 Boundaries(경계)가 없는 세 개의 시트 객체가 있습니다. 또한 Nets와 Analysis 설정이 정의되어 있지 않습니다. 모델 단위는 mm 입니다.
세 개의 평면을 얇은 도체(Thin Conductor) 로 지정하려면:
• 3D Modeler에서 Ctrl+A를 눌러
모든 형상 객체를 선택합니다.

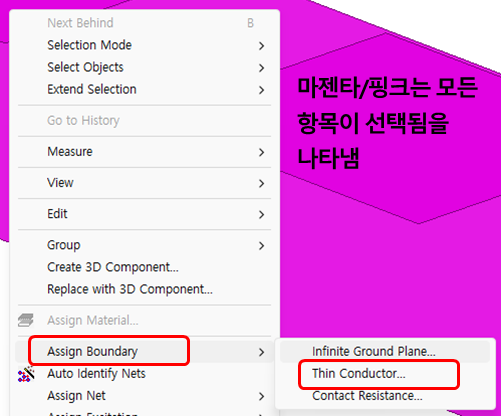

• 3D Modeler에서
마우스 오른쪽 버튼을 클릭하고 Assign Boundary → Thin Conductor… 를
선택하면 Thin Conductor 창이
열립니다.

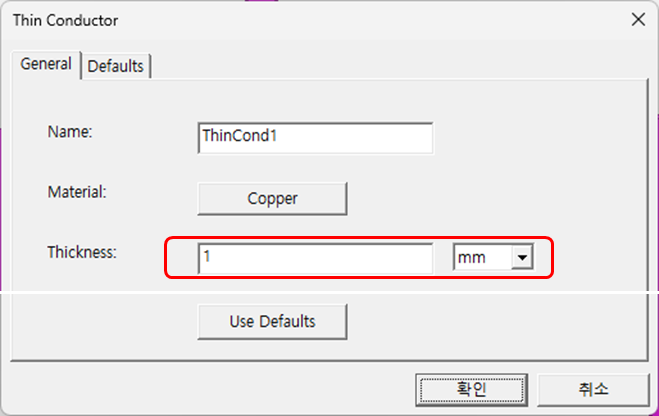

• Thin Conductor 창에서 material(재질)을 Copper로,
Thickness(두께)를 0.1
mm로
설정되어 있는지 확인합니다.
• OK를
클릭하여 Thin
Conductor 창을
닫습니다.
각 도체에 Net을 지정하려면:

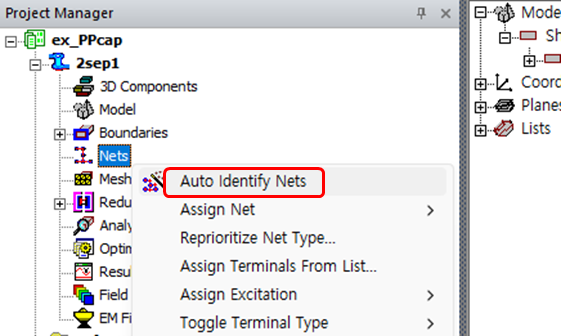

•Project Manager에서 Nets를 마우스
오른쪽 버튼으로 클릭하고 Auto Identify Nets를
선택합니다.

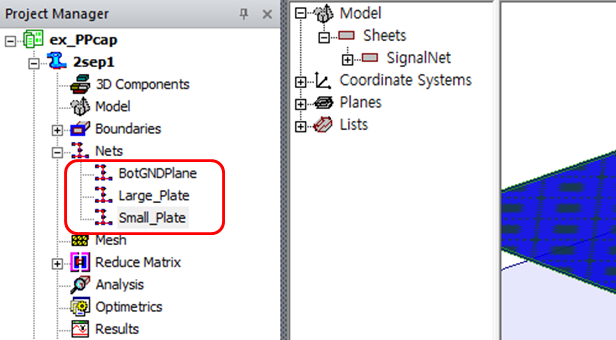

그러면 3D Modeler Tree에 표시되는 시트 객체 이름을 기반으로, 세 개의 Net 이름이 Project Manager에 나타납니다.

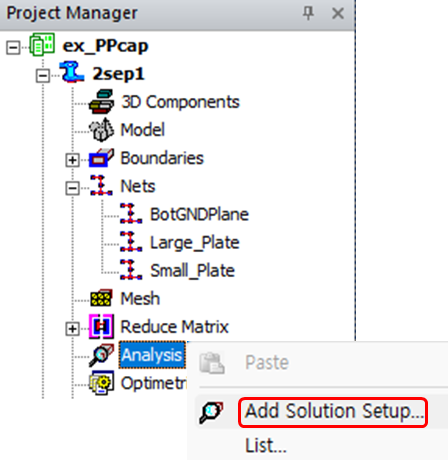

Project Manager에서 Analysis를 마우스 우클릭하고 Add Solution Setup을 선택하여 Solve Setup 대화상자를 엽니다.

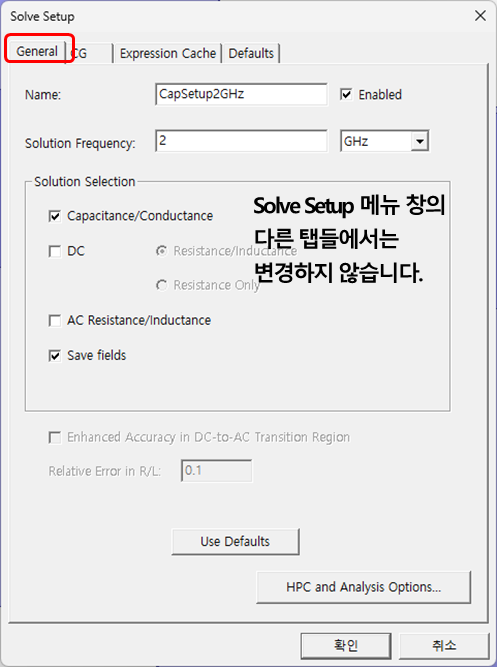

Solve Setup의 General 탭에서 다음을 지정합니다:
• Name: CapSetup2GHz
• Solution Frequency: 2 GHz
• Capacitance/Conductance: 체크(✔)
• Save Fields: 체크(✔)
• 완료되면 OK를
클릭합니다.
•프로젝트를 PPcapsoGnd2로
저장합니다.
•리본(Ribbon)

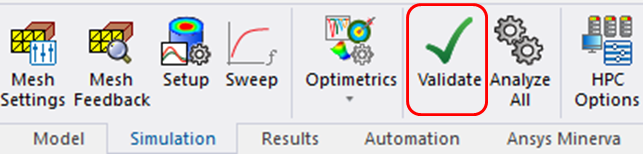

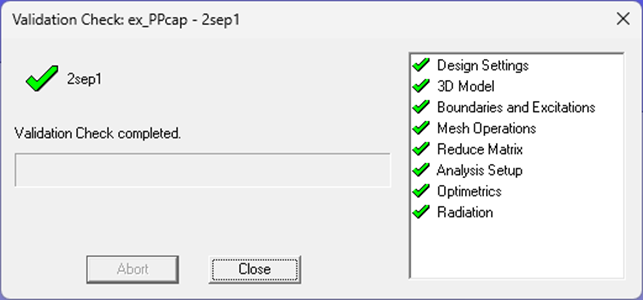

→ Simulation 탭에서 초록색 체크 표시가 있는 Validate
아이콘을
클릭합니다.
•Progress 창과 Message
Manager 창이
표시되는지 확인합니다. 표시되지
않으면 인터페이스 하단의 아이콘을 클릭해 해당 창을 엽니다.

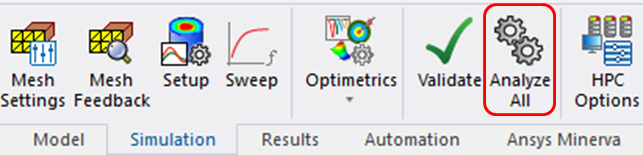

•Validate 오른쪽의 Analyze All을
클릭하여 Q3D 시뮬레이션을
시작합니다.
참고 : Validation Check과 Analyze All 작업은 GUI 상단의 Q3D Extractor 풀다운에서도 사용할 수 있습니다.
•시뮬레이션 종료 시점을 확인하기 위해 Progress
창과 Message
Manager를
모니터링합니다. Q3D
워크숍의
모든 시뮬레이션 파일은 보관하세요.
이후 워크숍에서 계속 사용하거나 결과를 참조할 수 있습니다.
•시뮬레이션이 완료되면 프로젝트를 다시 저장합니다.

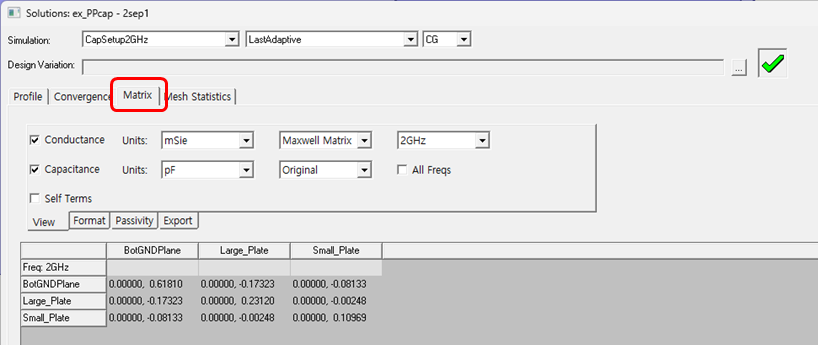

•Ribbon에서 Results
탭을
선택한 상태로 Solution
Data 아이콘을
클릭하고,
Matrix 탭이
선택되어 있는지 확인합니다.
단일 시뮬레이션 주파수 2 GHz가 표시되는 것을 확인하세요.
사용 가능한 솔루션 유형은 CG 하나이며, 이는 설정한 솔루션 셋업과 일치합니다
.
