SIwave : PCB 보드내 Trace의 S-Parameter Simulation

박태수 | 2026년 01월 09일

- S-Parameter를 SIwave에서 추출하기 위한 SYZ Parameters 해석 사례

- S-Parameter를 추출할 소자/Net에 Port 설정

텍스트, 폰트, 번호, 스크린샷이(가) 표시된 사진

AI 생성 콘텐츠는 정확하지 않을 수 있습니다.

텍스트, 스크린샷, 도표, 평면도이(가) 표시된 사진

AI 생성 콘텐츠는 정확하지 않을 수 있습니다.

- 포트 설정 시 Positive/Negative Layer 설정 가능하며, 같은 자리의 다른 층을 Reference로 설정도 할 수 있음(포트 설정 시 제자리 클릭)

지도, 평면도, 도표, 회로이(가) 표시된 사진

AI 생성 콘텐츠는 정확하지 않을 수 있습니다.

- S-Parameter Port 1,2 설정

텍스트, 스크린샷, 폰트이(가) 표시된 사진

AI 생성 콘텐츠는 정확하지 않을 수 있습니다.

- Simulation 탭의 Compute SYZ Parameters 실행

텍스트, 스크린샷, 번호, 소프트웨어이(가) 표시된 사진

AI 생성 콘텐츠는 정확하지 않을 수 있습니다.

- 해석 주파수 범위(1~10GHz) 설정 (Frequency Range Setup) 및 Sweep Selection 설정 (높은 정확도를 얻기 위해서 Interpolating Sweep 사용)
- Export Touchstone … 체크 시 해석 진행 후 해당 경로에 자동으로 터치스톤 파일 생성
- Launch 클릭

- 해석 완료 시 Results 창에 SYZ Simulations가 뜨고, 우클릭 후 Plot Magnitude를 선택하여 해석 결과를 볼 수 있음

텍스트, 스크린샷, 번호, 소프트웨어이(가) 표시된 사진

AI 생성 콘텐츠는 정확하지 않을 수 있습니다.

텍스트, 그래프, 도표, 라인이(가) 표시된 사진

AI 생성 콘텐츠는 정확하지 않을 수 있습니다. 텍스트, 도표, 그래프, 라인이(가) 표시된 사진

AI 생성 콘텐츠는 정확하지 않을 수 있습니다.

- Port 2개를 생성했기 때문에 S11, S21, S22에 해당하는 데이터 Plot 가능함

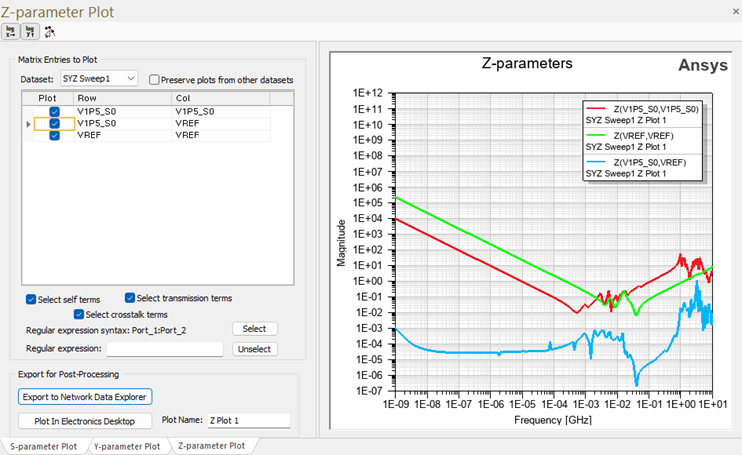

- 아래 탭의 Y/Z-Parameter Plot을 선택하면 어드미턴스/임피던스 해석 결과도 Plot 가능

- Plot in Electronics Desktop : AEDT에서 해당 그래프를 Plot해주는 기능

- 결과를 통해 PCB Trace 양끝단의 삽입손실 및 임피던스를 추출한 사례
