Buck Converter

앞선 해석에서 구성한 Buck 컨버터 제어 시스템을 기반으로, 이상적인 스위칭 소자를 적용하여 시스템의 기본 응답 특성을 확인하고 실제 디바이스 특성을 반영하기 위해 Dynamic Switch Model을 적용하여 보다 현실적인 동작 특성을 분석한다.

1) 이상적인 스위칭 소자 적용 시스템 기본 응답 특성

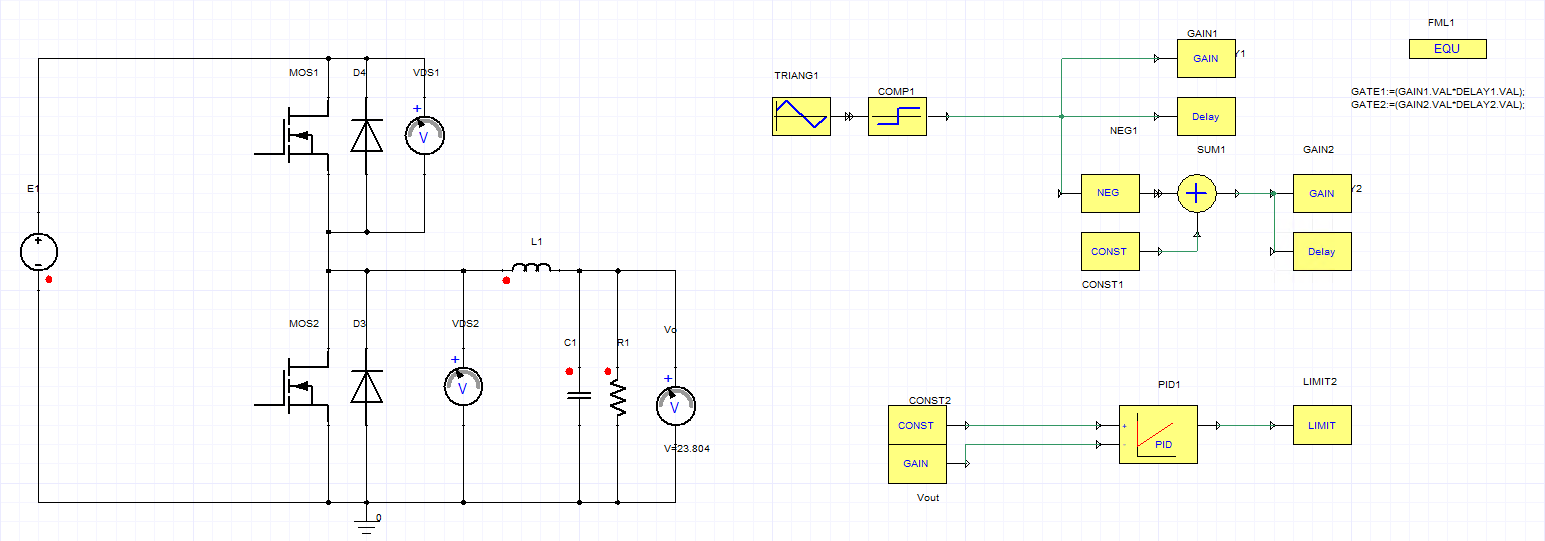

해석 모델은 MOSFET과 다이오드를 이상적인 스위치로 가정하고, 출력 필터로는 인덕터와 커패시터를 사용하여 구성하였다. (입력 전압: 100V, 목표 출력 전압: 25V)

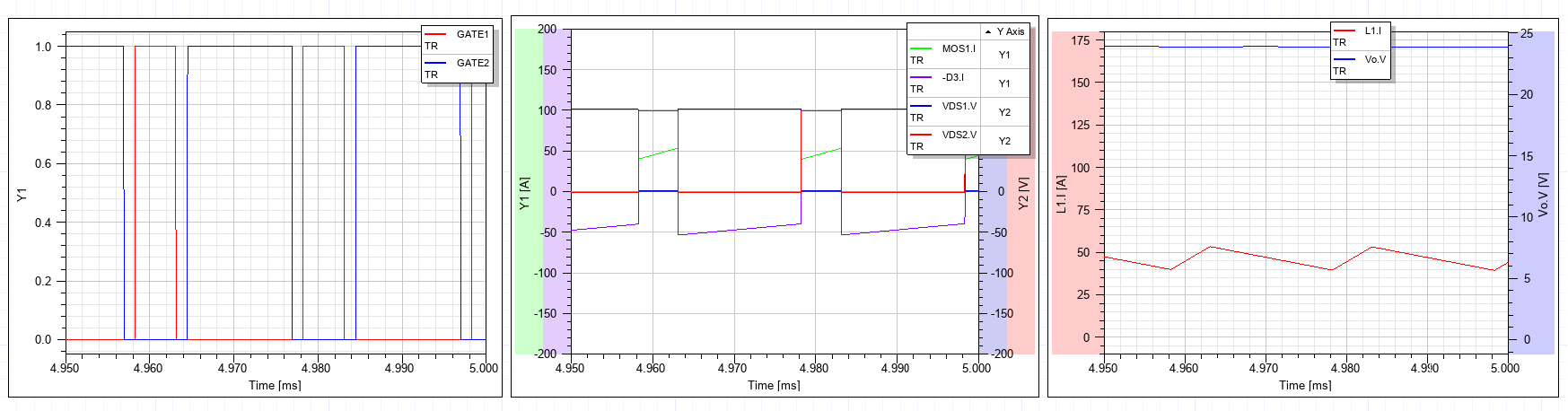

Transient 해석을 수행하여 스위칭 신호, 인덕터 전류, 출력 전압의 시간 응답을 확인하였다.

해석 결과를 보면, PWM 신호에 따라 스위칭이 안정적으로 수행되며 출력 전압은 초기 과도 구간 이후 목표값인 25V로 빠르게 수렴하는 모습을 보인다. 이는 PID 제어기가 정상적으로 동작하여 Duty ratio를 자동으로 조절하고 있음을 의미한다. 또한 인덕터 전류는 스위칭 주기에 따라 일정한 리플을 가지는 삼각파 형태를 나타내며, 연속 전류 모드(CCM)를 유지하는 전형적인 Buck 컨버터의 특성을 확인할 수 있다.

이 단계의 해석은 손실 요소가 없는 이상적인 조건이기 때문에 스위칭 과정에서의 전압 오버슈트나 전류 스파이크 없이 매우 깨끗한 파형이 나타난다. 따라서 본 결과는 실제 시스템의 동작을 완전히 반영한다기보다는, 제어 구조와 회로 구성 자체가 의도한 대로 정상 동작하는지를 검증하는 기준 모델로서의 의미를 가진다.

2) Dynamic Switch Model을 적용한 현실적인 동작 특성

이전 단계의 이상적인 해석을 기반으로, 본 단계에서는 실제 디바이스 특성을 반영하기 위해 Dynamic Switch Model을 적용하여 보다 현실적인 동작 특성을 분석하였다.

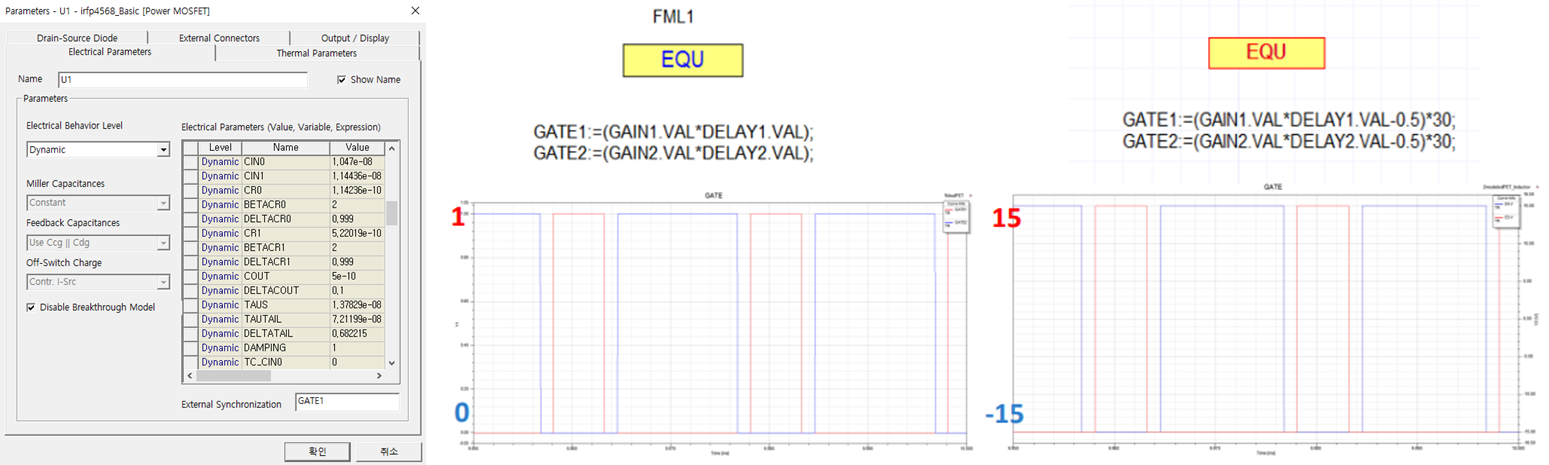

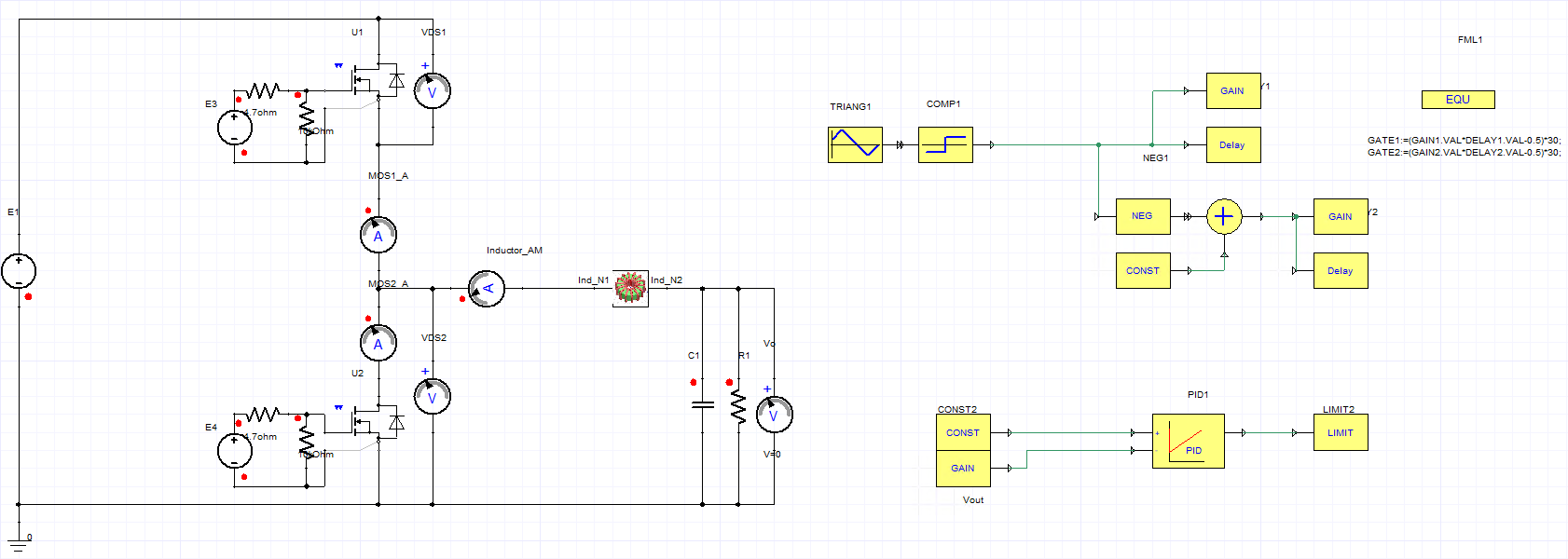

실제 전력 변환 시스템에서는 스위칭 소자의 턴온 및 턴오프 시간이 유한하며, 다이오드의 역회복 특성, 기생 인덕턴스 및 커패시턴스 등의 영향으로 다양한 비이상적인 현상이 발생한다. 이를 반영하기 위해 MOSFET의 실제 모델을 Import하고, Gate 신호가 스위칭 임계 조건을 만족하도록 레벨을 조정한다. 특히 Gate 전압은 On/Off가 명확히 구분되도록 충분한 크기로 설정하여 실제 구동 환경을 모사하였다.

또한 출력 필터에 사용되는 인덕터는 단순한 이상 인덕터가 아닌, Maxwell을 통해 추출된 모델을 적용하여 코어의 포화 특성과 비선형 인덕턴스 변화를 고려하였다. 이를 통해 전류 크기에 따라 인덕턴스가 변화하는 실제 특성을 반영할 수 있으며, 보다 현실적인 전류 파형을 얻을 수 있다.

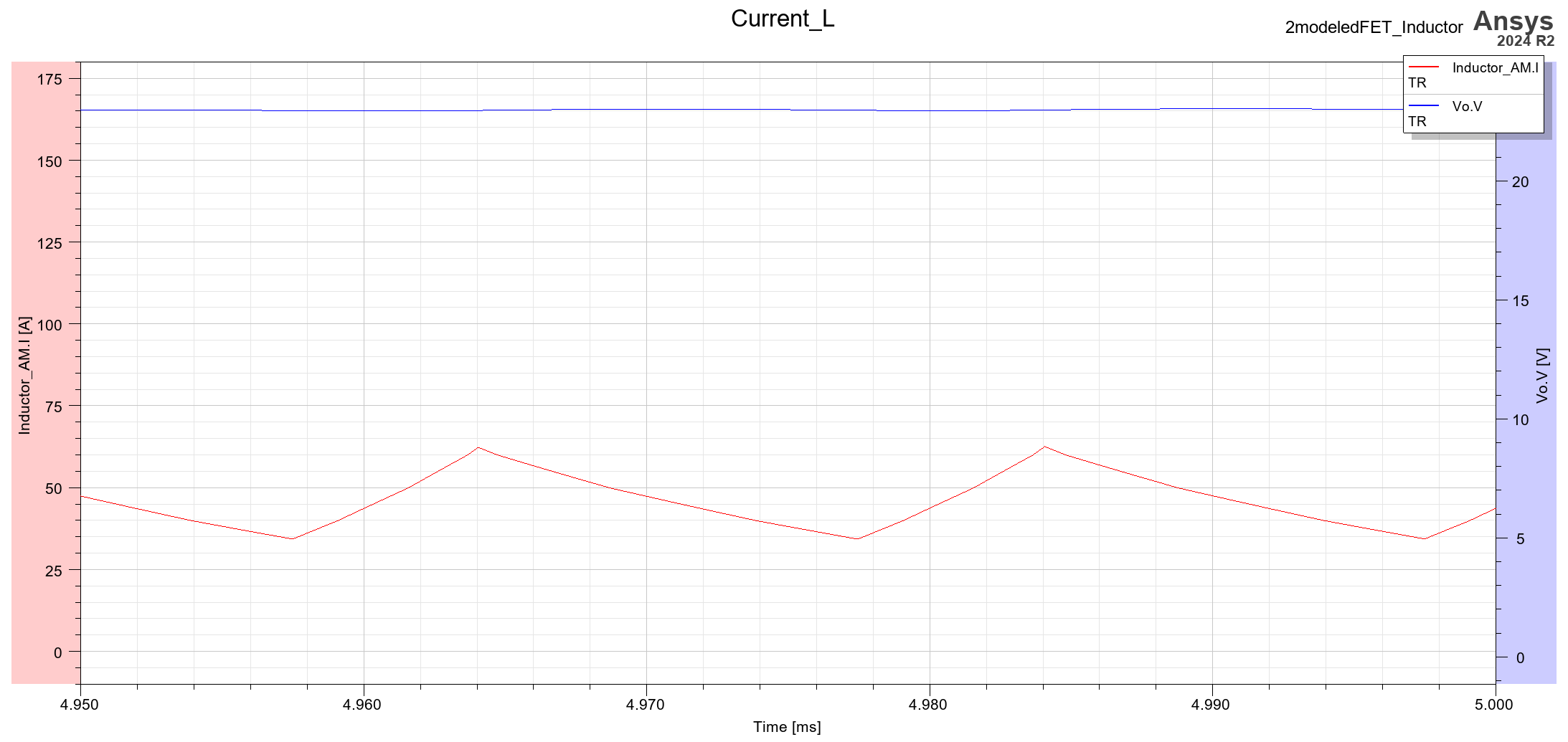

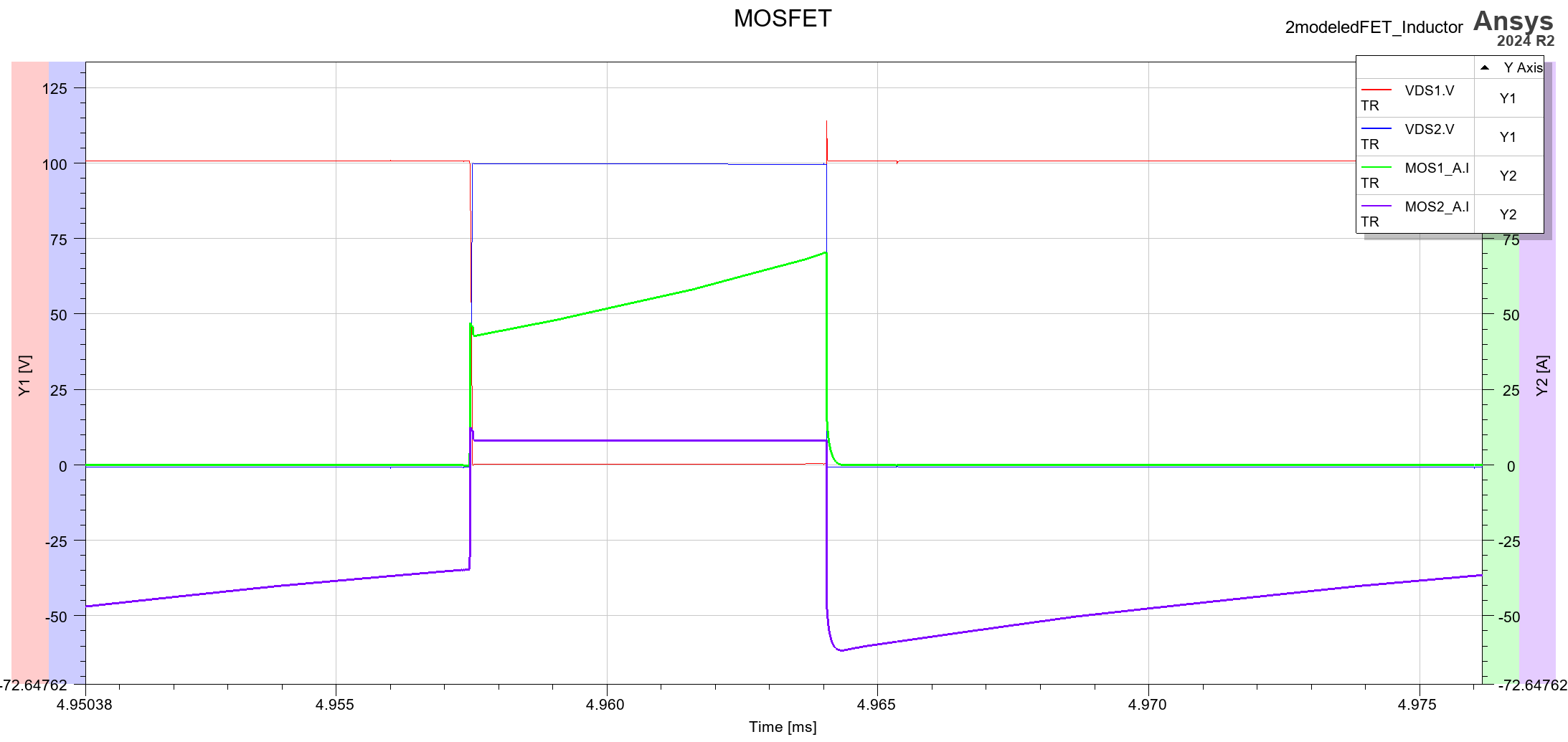

해석 결과에서는 이상적인 경우와 달리 스위칭 시점에서 전압 및 전류의 오버슈트와 스파이크가 발생하는 것을 확인할 수 있으며, 이는 스위칭 소자의 동특성과 다이오드의 역회복 특성에 기인한 것이다. 또한 인덕터 전류 역시 단순한 선형 리플이 아닌, 일부 구간에서 기울기가 변하는 비선형적인 형태를 보이며, 이는 코어 포화 특성이 반영된 결과이다.

이와 같은 변화는 실제 시스템에서 발생하는 스위칭 손실, EMI 발생, 그리고 열 문제와 직결되는 중요한 요소들로, 이상적인 해석에서는 확인할 수 없는 부분이다. 따라서 본 단계의 해석은 단순 동작 검증을 넘어, 실제 설계 단계에서 고려해야 할 물리적 현상들을 반영한 보다 현실적인 시스템 분석이라고 볼 수 있다.

결과적으로 본 해석을 통해 Buck 컨버터가 이상적인 조건에서는 안정적으로 동작하더라도, 실제 디바이스 특성이 반영될 경우 동작 파형과 손실 특성이 크게 달라질 수 있음을 확인할 수 있으며, 이는 향후 EMI 및 열 해석으로 확장하기 위한 중요한 기반이 된다.
