Transient 해석 Hmin & Hmax 설정에 따른 해석 결과 비교

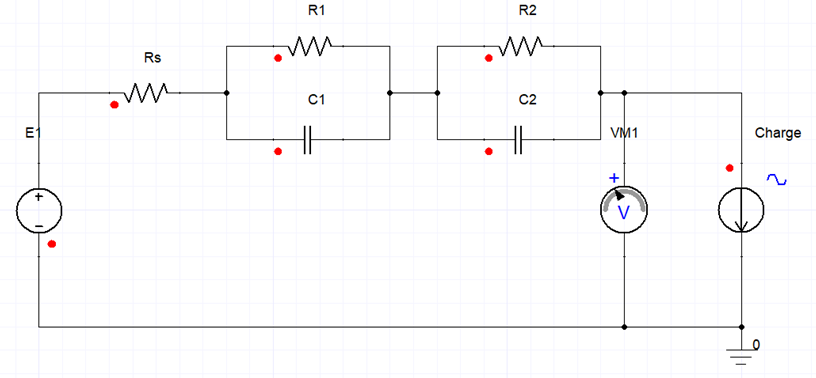

Transient 해석에서 시간 스텝(Hmin, Hmax) 설정은 단순한 계산 옵션이 아니라, 해석 결과의 신뢰도를 결정하는 핵심 요소이다. 본 사례에서는 RC Ladder 형태의 회로에 펄스 입력을 인가하여, 완만한 구간과 급격한 과도 응답이 동시에 존재하는 조건을 구성하고, 시간 스텝 설정에 따른 해석 결과 차이를 비교하였다.

입력 신호는 주기 2초, 펄스 폭 0.5초, 상승 및 하강 시간 0.25초로 설정되어 있으며, 이는 실제 전력전자 시스템에서 나타나는 과도 특성을 단순화한 형태이다.

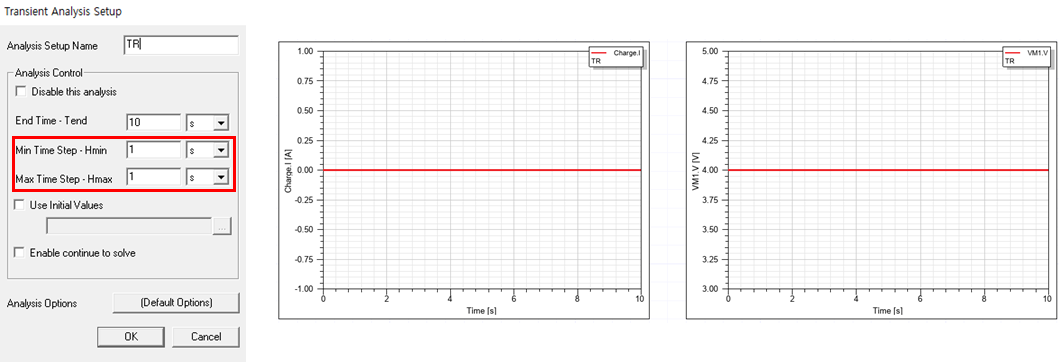

Case 1 (Hmin = Hmax = 1 s)에서는 시간 해상도가 매우 낮아 파형의 변화를 거의 추종하지 못하는 결과가 나타났다. 전류는 거의 0에 가까운 값으로 표현되었고, 전압 역시 일정한 값으로 유지되어 실제 회로의 동작과는 큰 차이를 보였다. 이는 시간 스텝이 신호의 변화 속도보다 지나치게 클 경우, 해석기가 시스템의 동적 특성을 반영하지 못하기 때문이다.

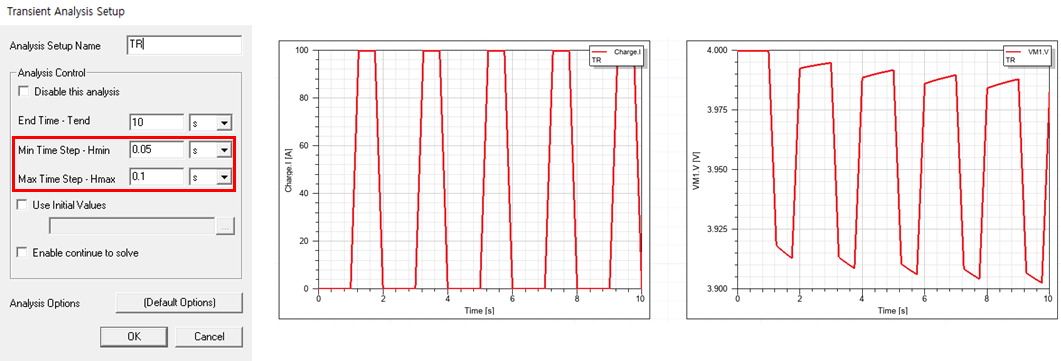

Case 2 (Hmin = 0.05 s, Hmax = 0.1 s)에서는 펄스 입력에 따른 충·방전 과정과 RC 응답이 정확하게 표현되었다. 특히 상승 및 하강 구간에서 충분한 시간 해상도가 확보되어 피크 전류와 전압 변화가 명확하게 나타났으며, 전체 파형 역시 물리적으로 타당한 형태를 보였다. 이는 시간 스텝이 신호의 최소 변화 구간을 충분히 분해할 수 있을 때, 해석 결과가 실제 시스템 거동을 잘 반영함을 보여준다.

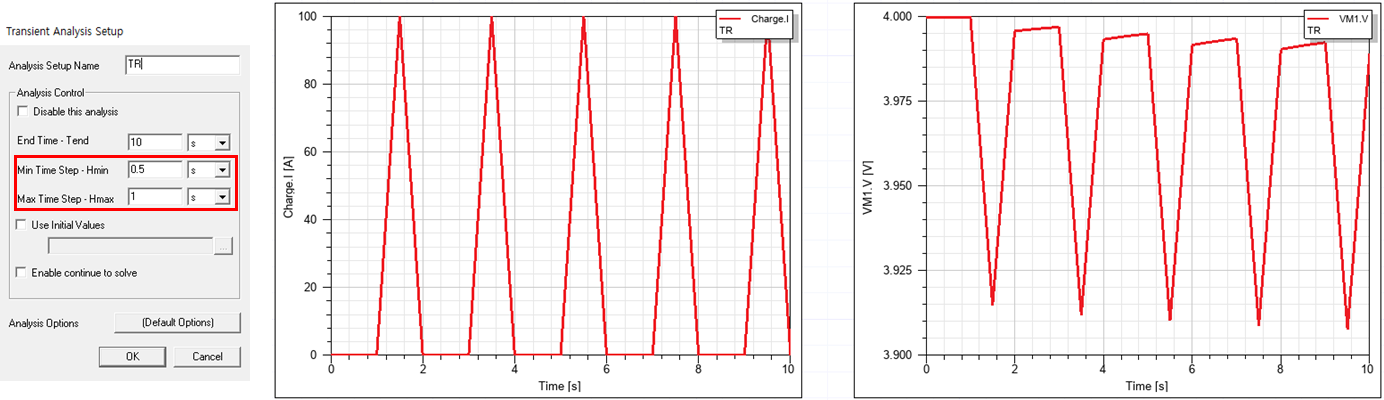

Case 3 (Hmin = 0.5 s, Hmax = 1 s)에서는 전체 파형 자체는 어느 정도 유지되지만,과도 구간(상승/하강 구간)의 해상도가 크게 부족한 특징이 나타난다. 전류 파형을 보면 피크까지 도달하는 형태는 유지되지만, 삼각형처럼 보이는 이유는 실제 RC 응답이 아니라 큰 시간 스텝으로 인한 선형 보간 효과 때문이다.

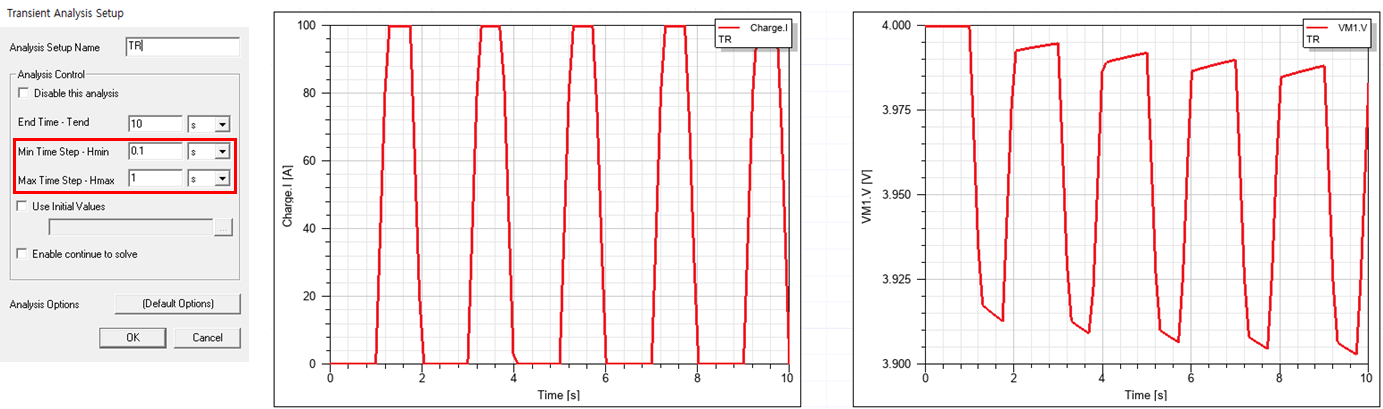

Case 4 (Hmin = 0.1 s, Hmax = 1 s)에서는 전체적인 파형 형태는 유지되었지만 세부적인 정확도에서는 차이가 발생하였다. 피크 값이 일부 왜곡되거나 상승 및 하강 구간의 기울기가 완만하게 표현되었고, 리플 성분 역시 일부 손실되는 경향이 나타났다. 이는 시간 스텝이 최소한의 동작 특성은 포착할 수 있지만, 빠른 과도 응답을 충분히 반영하기에는 부족한 절충적인 설정으로 볼 수 있다.

이러한 비교를 통해 Hmin은 주로 빠른 과도 변화 구간의 해상도를 결정하고, Hmax는 전체 해석 구간에서의 샘플링 밀도와 계산 효율에 영향을 미친다는 점을 확인할 수 있다. 특히 펄스나 스위칭이 포함된 시스템에서는 상승 및 하강 시간과 같은 빠른 이벤트를 기준으로 Hmin을 설정하는 것이 중요하며, Hmax는 신호 주기의 일정 비율 이하로 제한해야 전체 파형 왜곡을 방지할 수 있다.

결론적으로, 시간 스텝 설정이 부적절할 경우 해석 결과는 단순한 오차 수준을 넘어 시스템 동작 자체를 잘못 해석할 수 있으며, 이는 설계 판단에도 직접적인 영향을 미친다. 따라서 Transient 해석에서는 대상 시스템의 시간 특성을 기반으로 Hmin과 Hmax를 체계적으로 설정하여, 해석 정확도와 계산 시간 간의 균형을 확보하는 것이 필수적이다.
