EMC Plus and Charge Plus를 이용한 ESD Generator 모델링
이수영 | 2026년 04월 03일EMC Plus and Charge Plus를 이용한 ESD Generator 모델링 및 해석 사례입니다.
Contact Discharge로 진행하였습니다.
EMC Plus and Charge Plus에서도 기본 예제 형태로 Simplified Generator Model을 제공하지만, 다양한 측정 환경에서 사용하고 응용하는 데는 한계가 있습니다. 이에 직접 ESD Generator Model을 제작하여 사용할 수 있습니다.
이번 해석에서는 IEC 61000-4-2 표준에 의거한 측정 및 CST 해석 결과와 EMC Plus and Charge Plus의 해석 결과를 비교 검증하려 합니다.

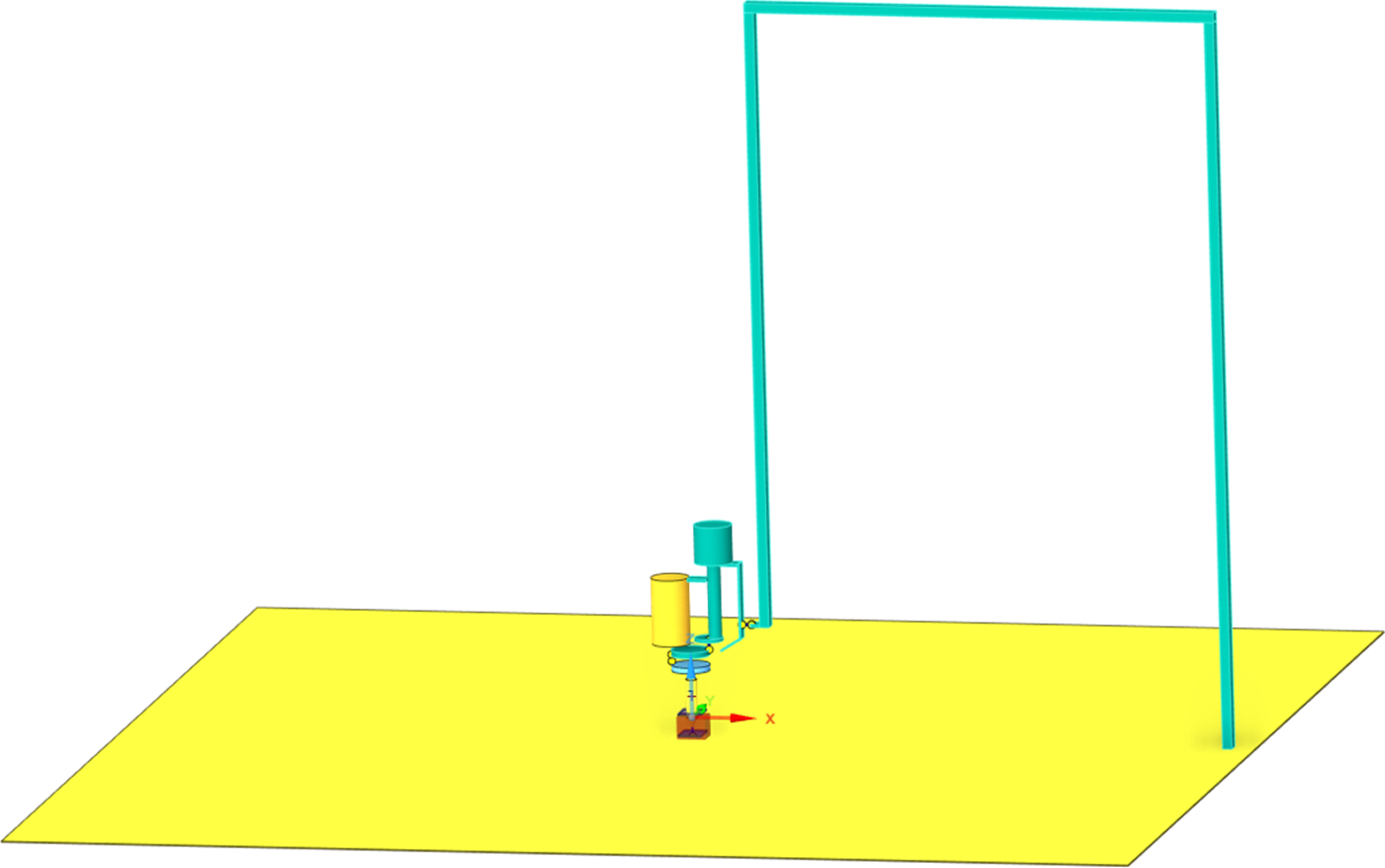

아래와 같이 ESD Generator의 모델링을 하고 해석을 진행했습니다.

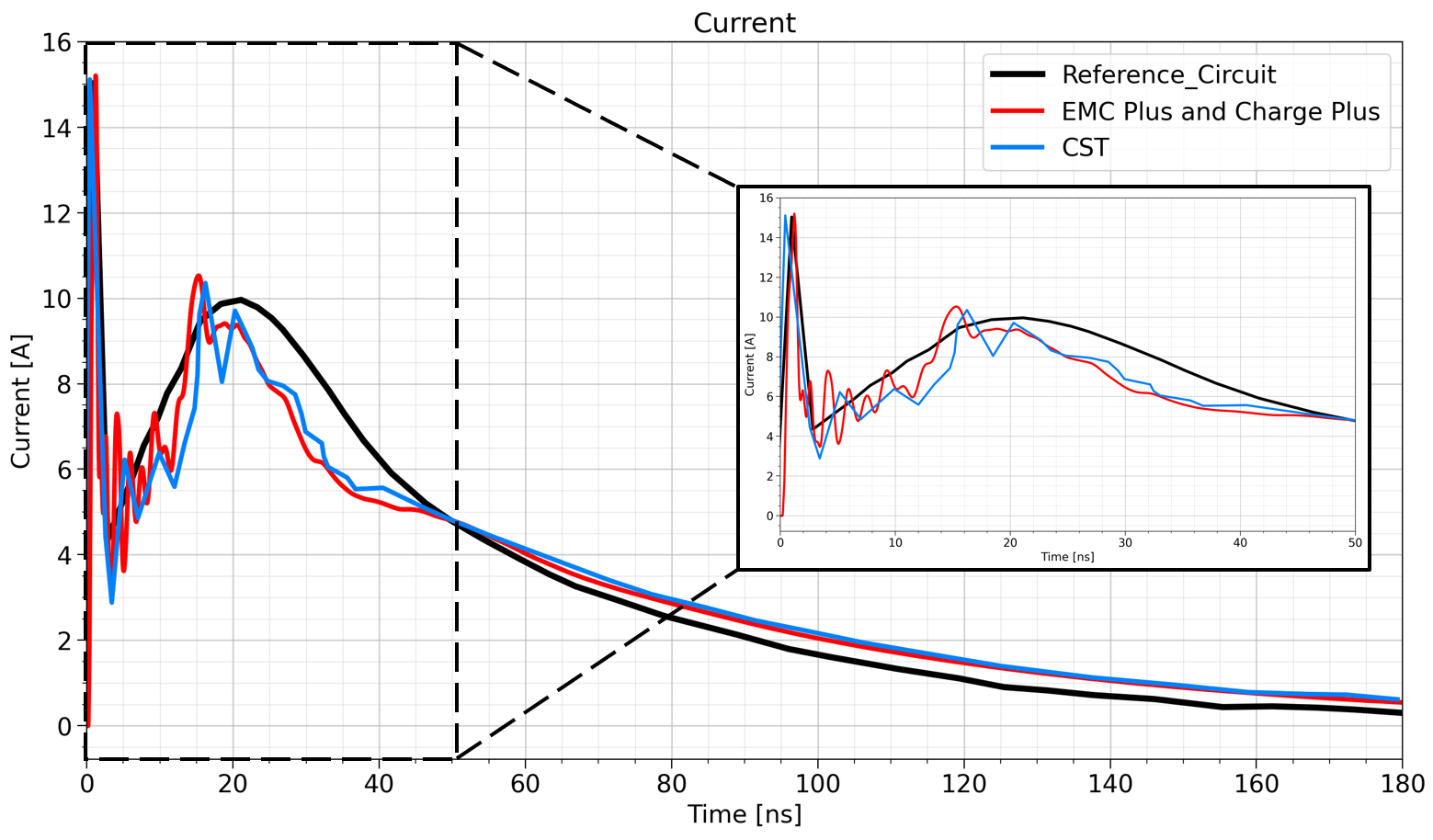

Voltage 4kV로 해석을 진행한 결과는 아래와 같습니다.
EMC Plus and Charge Plus와 CST를 이용한 결과가 매우 유사하며, 표준에서 제시하는 전류 파형에 적합함을 확인할 수 있습니다.
Reference: J. Yousaf et al., "Efficient Circuit and an EM Model of an Electrostatic Discharge Generator"
