SIwave를 이용한 패키지의 PDN RLGC 추출 사례

이 해석사례는 ANSYS SIwave를 이용해서 패키지 설계를 대상으로 포트 설정하여 PDN(Power Distribution Network)의 기생 성분(RLGC)을 추출하는 사례입니다.

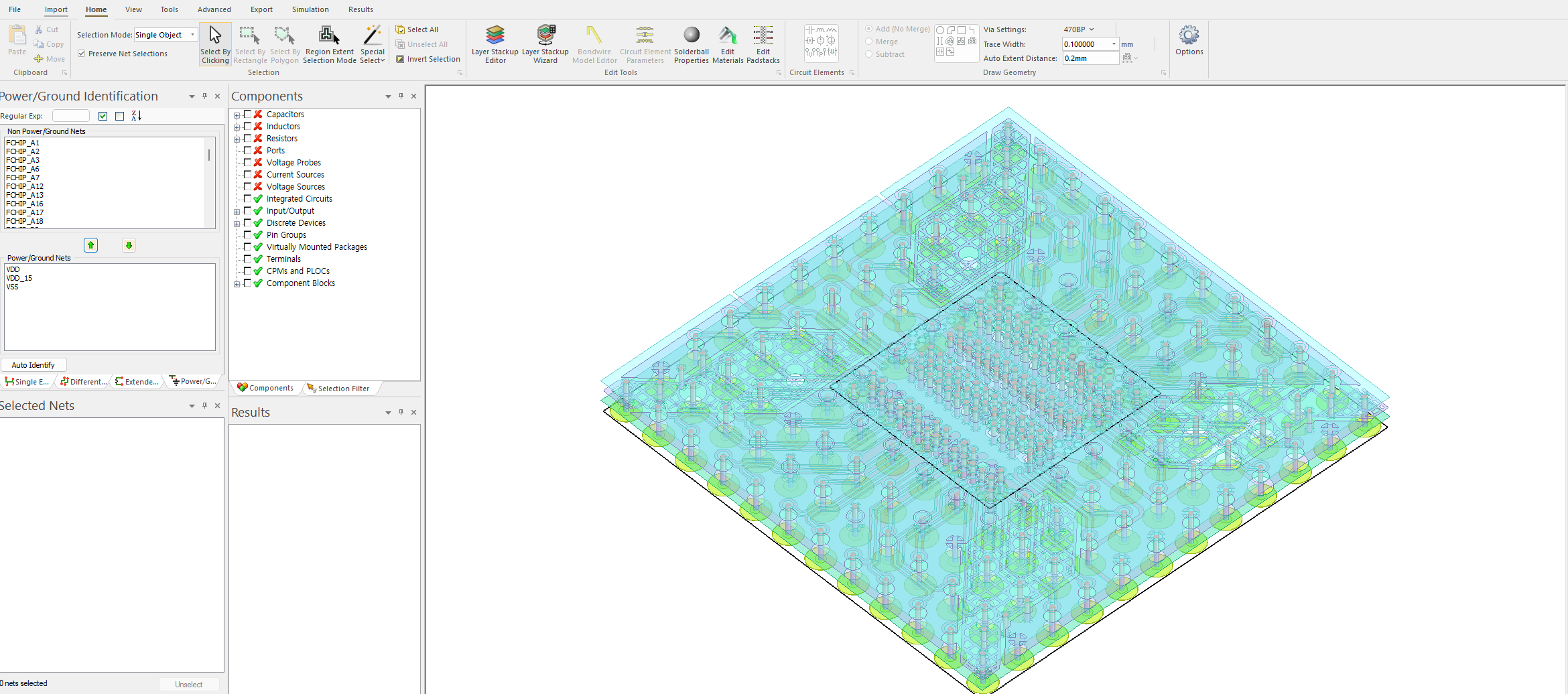

위와 같은 패키지 보드에서 특정 전원 레일에 대해 PDN의 임피던스 파라미터를 우선 추출합니다.

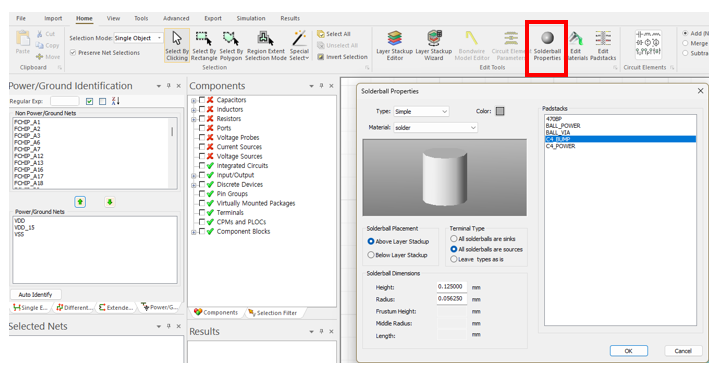

우선 SIwave내 Solderball Properties를 이용해 패키징의 각 Solderball 설정을 진행합니다.

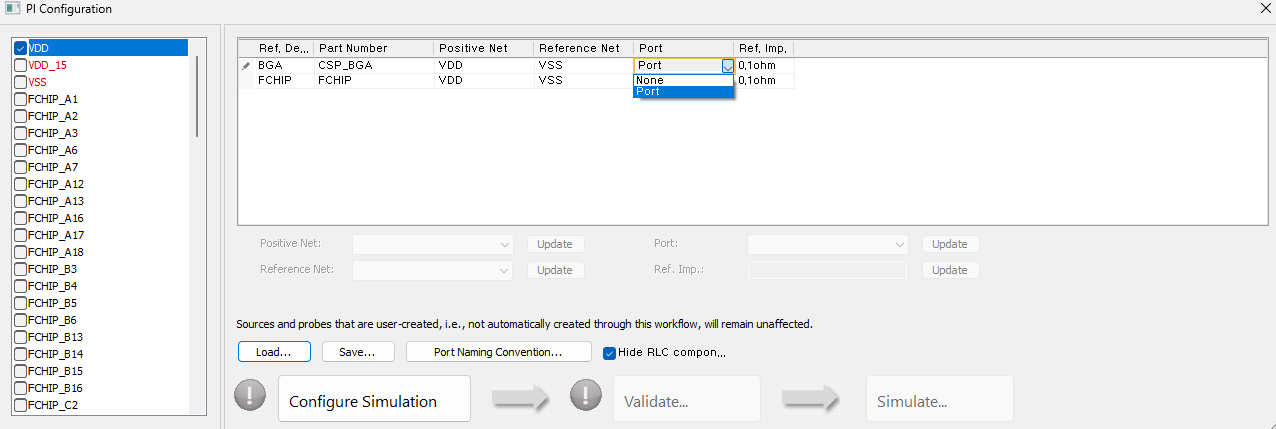

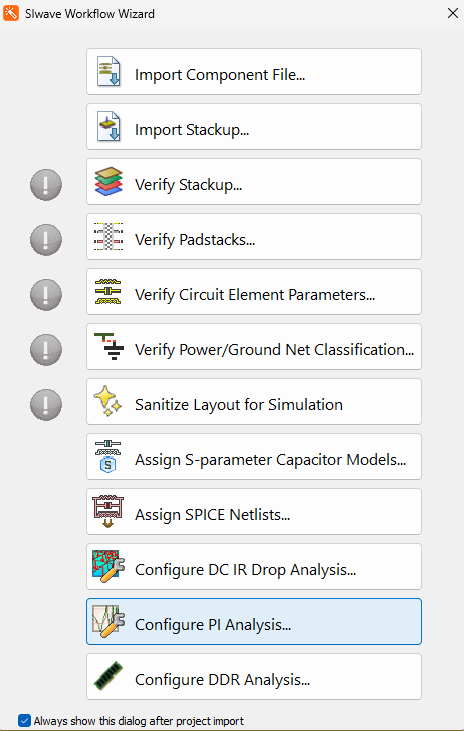

설정 후 SIwave Workflow Wizard Dialog를 이용해서 전원 Net에 대한 Port를 설정합니다.

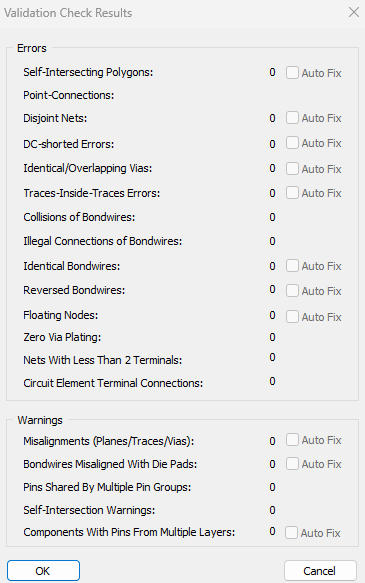

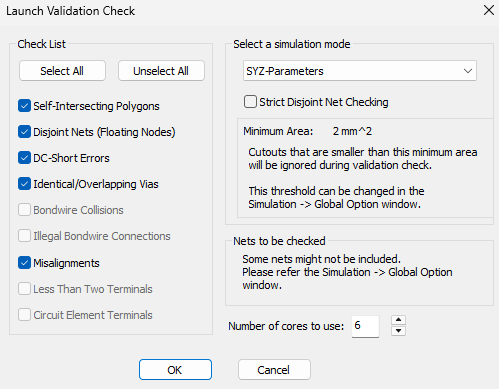

적용 후 Validate Check 실행

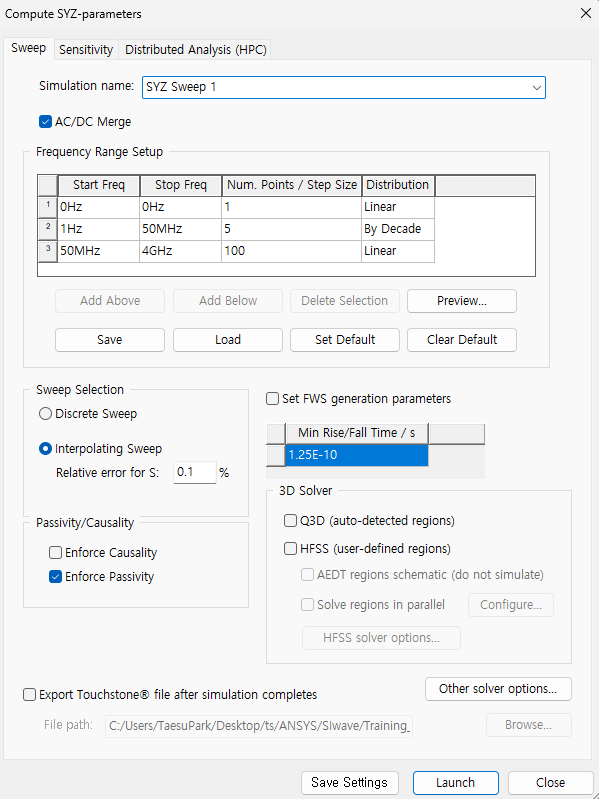

이후 임피던스 추출을 위해 SYZ-Parameter Simulation을 진행합니다.

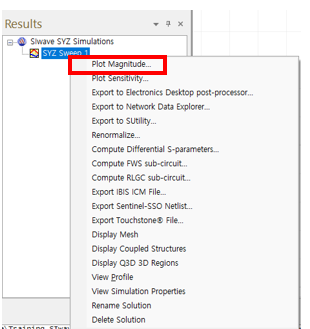

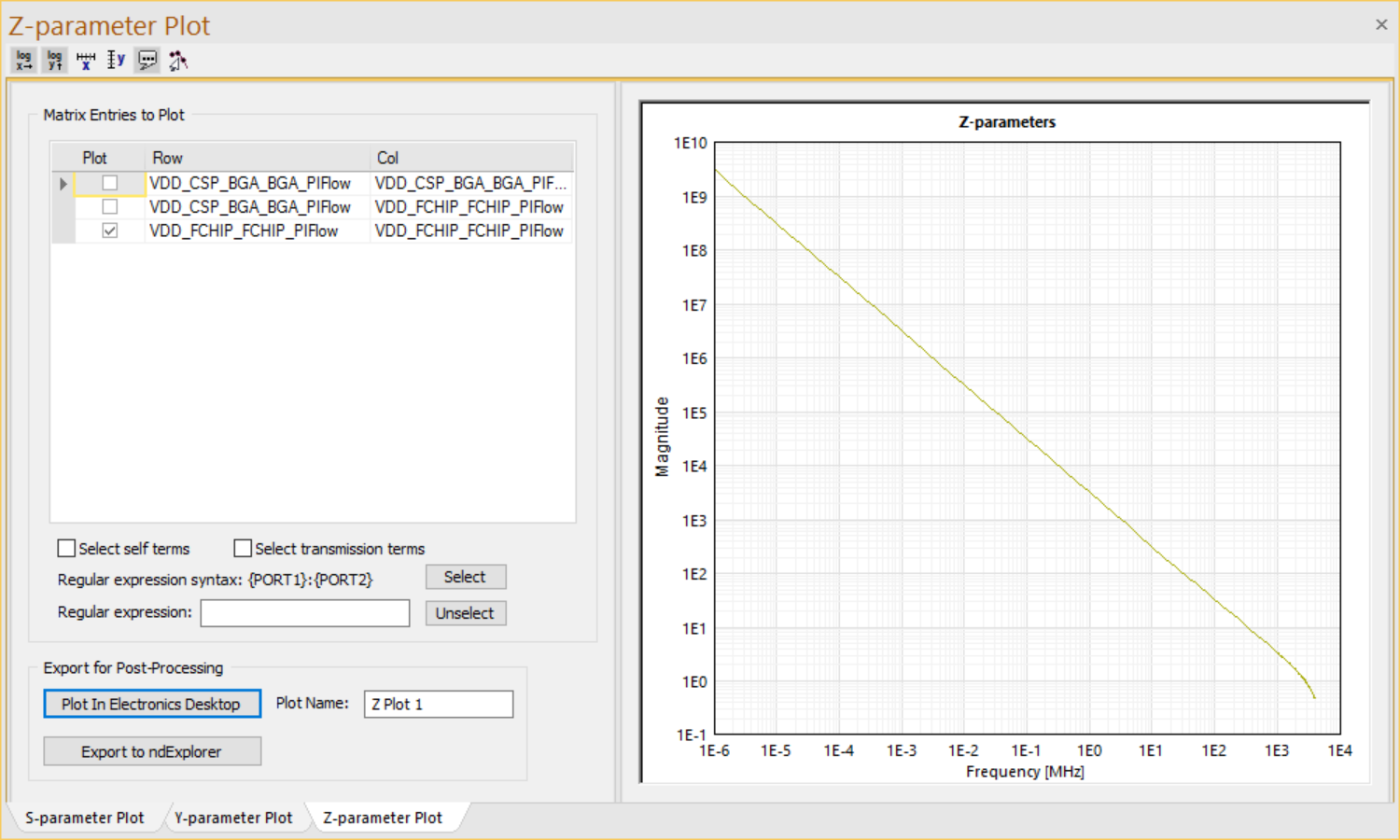

해석 결과를 통해 임피던스 파라미터를 추출합니다.

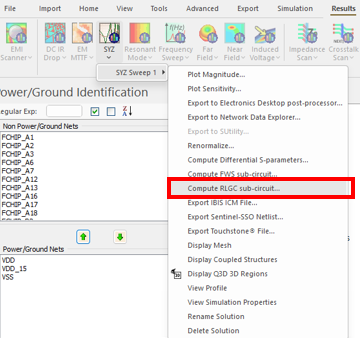

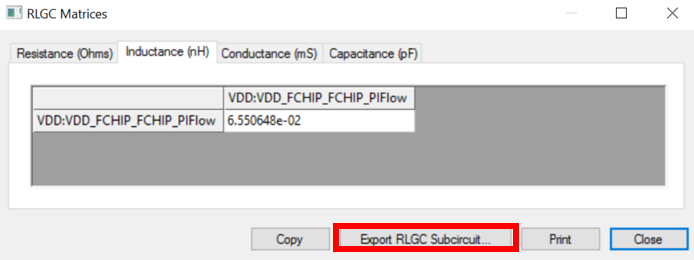

해당 SYZ-Simulation 결과를 이용해서 RLGC 값을 추출가능합니다.

Export RLGC Subcircuit 기능을 사용하면, 해당 결과를 Export 할 수 있습니다.
