SIwave : PI Advisor Decoupling Capacitor 최적화

SIwave : PI Advisor를 이용해 Decoupling Capacitor(Decap)의 스펙 및 수량을 최적화 할 수 있습니다.

Power Integrity(PI) 성능을 향상 시키기 위해 주로 PCB 보드 내 PDN의 Impedance를 일정 대역 감쇠시키는 작업을 진행합니다.

이러한 PDN Impedance를 감쇠 시키기(Target Impedance에 맞추기)위해 기존에는 Decap을 직접 PCB 상에 여러 스펙을 대조해가며 붙였다 뗐다 하면서 영향을 측정해보거나, 경험적으로 Decap의 스펙을 정해왔습니다.

그러나 이러한 작업은 공정에서 비용 상승을 야기시켰고, 이를 SIwave: PI Advisor 기능을 통해 최적화 알고리즘으로, 조건에 맞는 Decap들 만으로도 Target Impedance를 충족시킬 뿐더러 해당 공정의 소요시간을 줄일 수 있습니다.

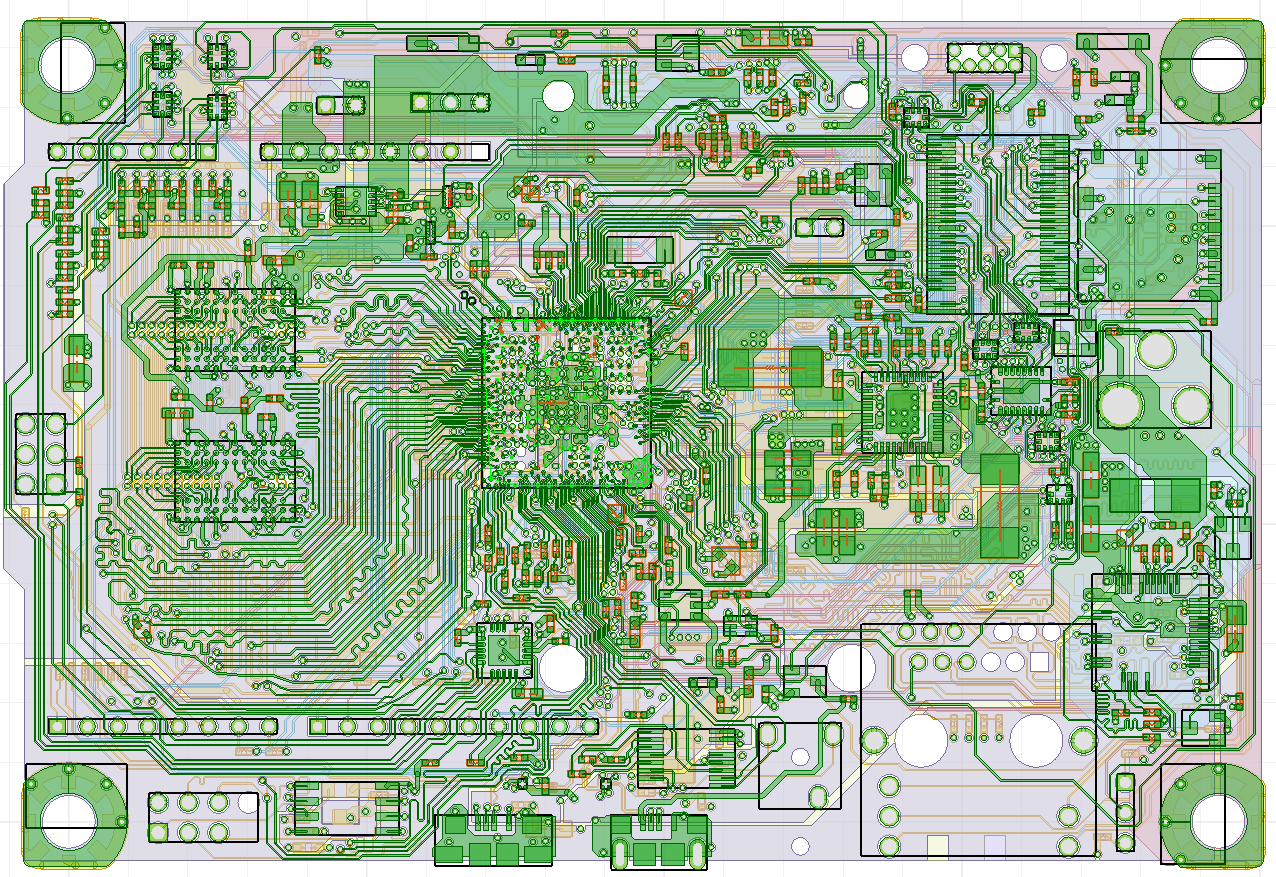

다음은 해당 PI Advisor를 이용한 PCB Decap 최적화를 진행한 사례입니다.

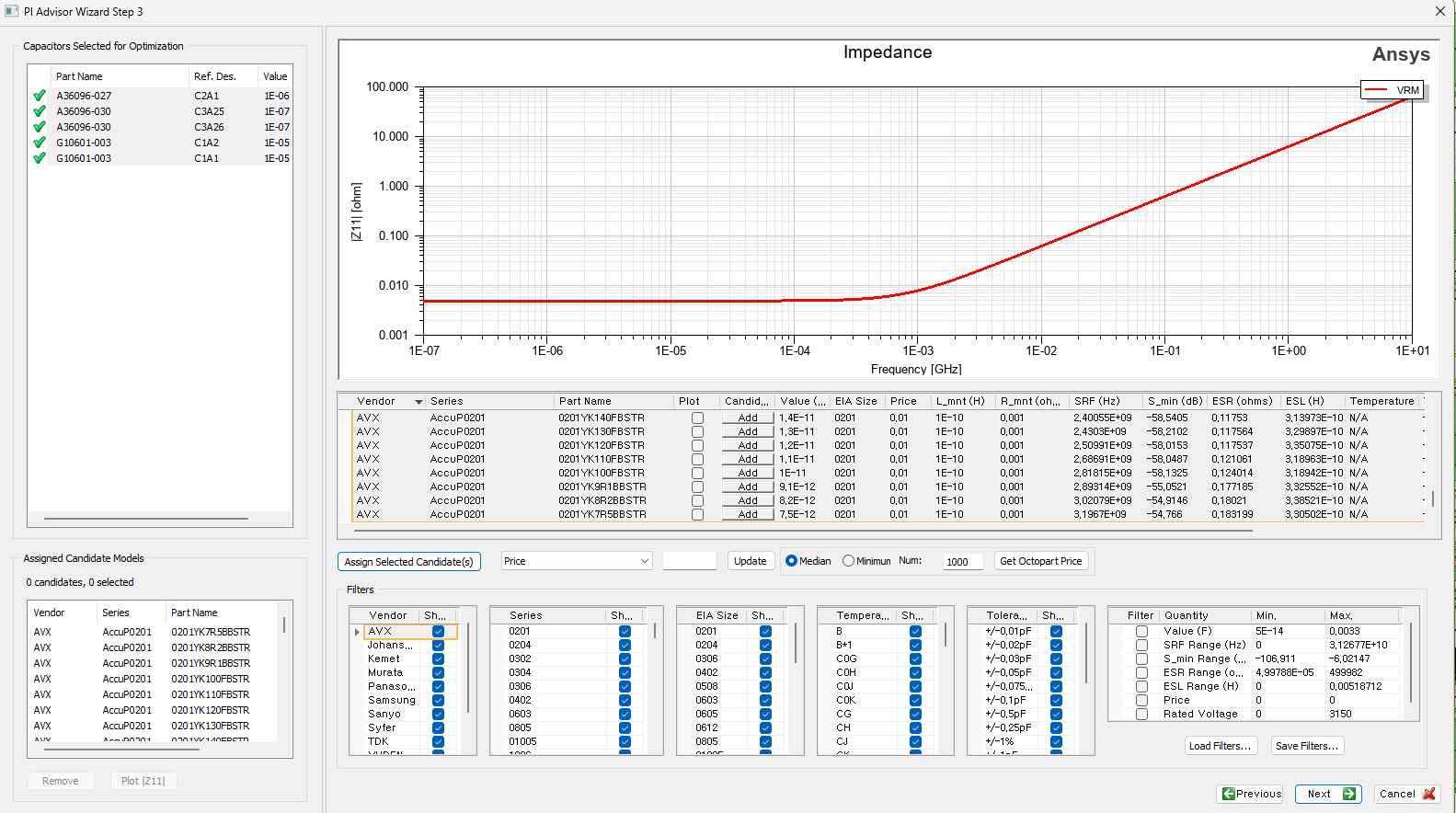

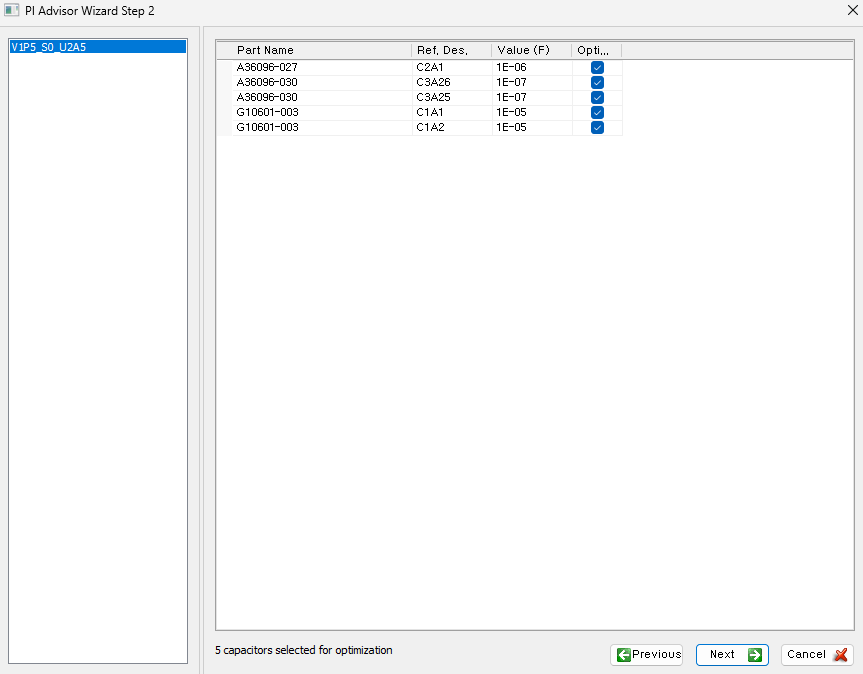

최적화 진행할 커패시터를 선택합니다.

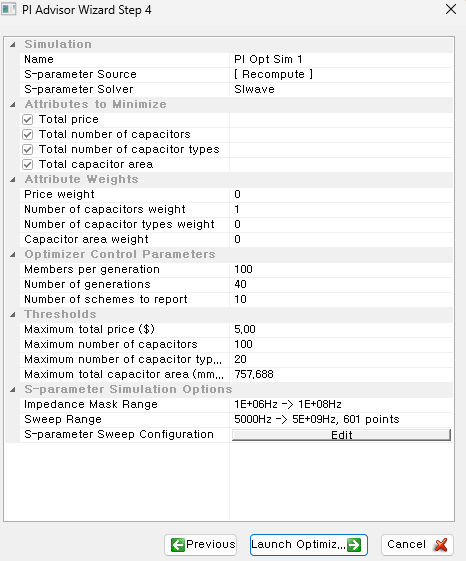

최적화 조건 설정 후 Launch Optimiz... 선택합니다.

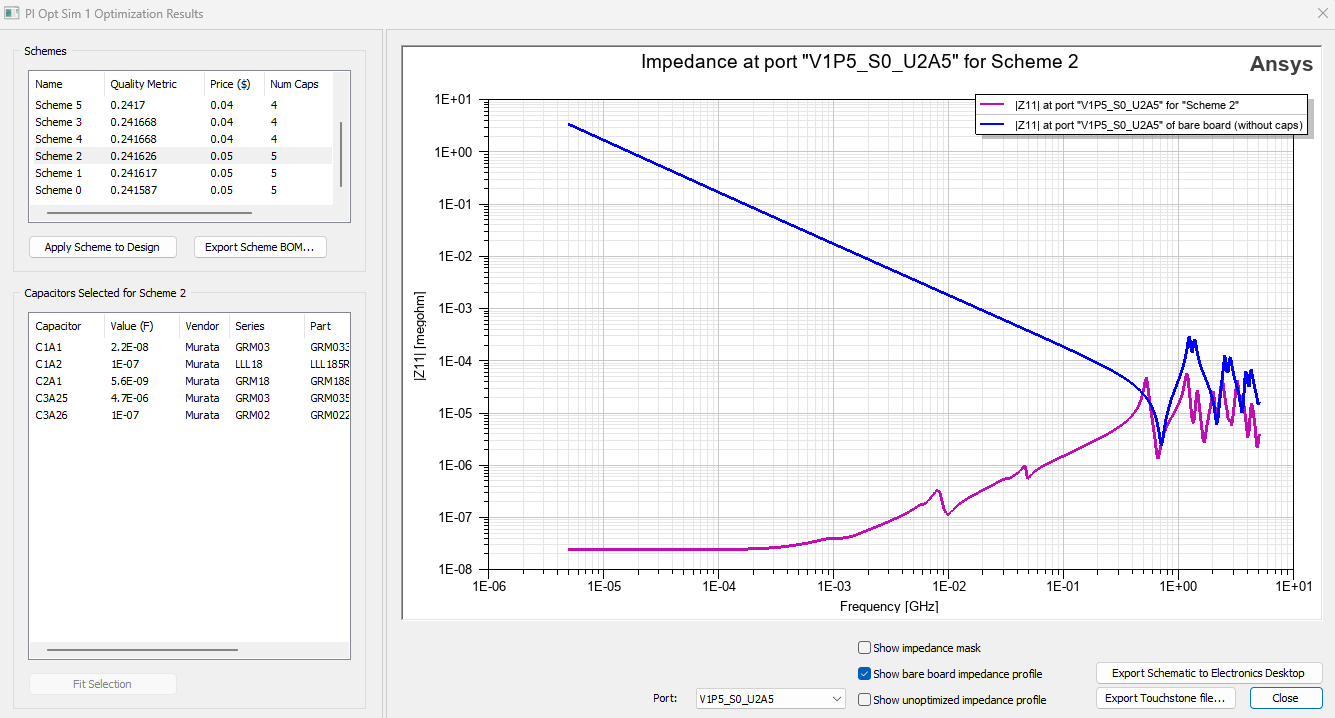

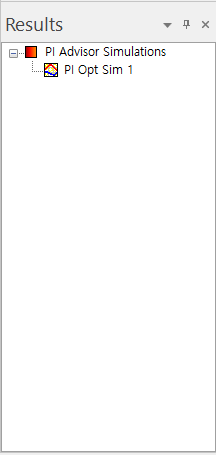

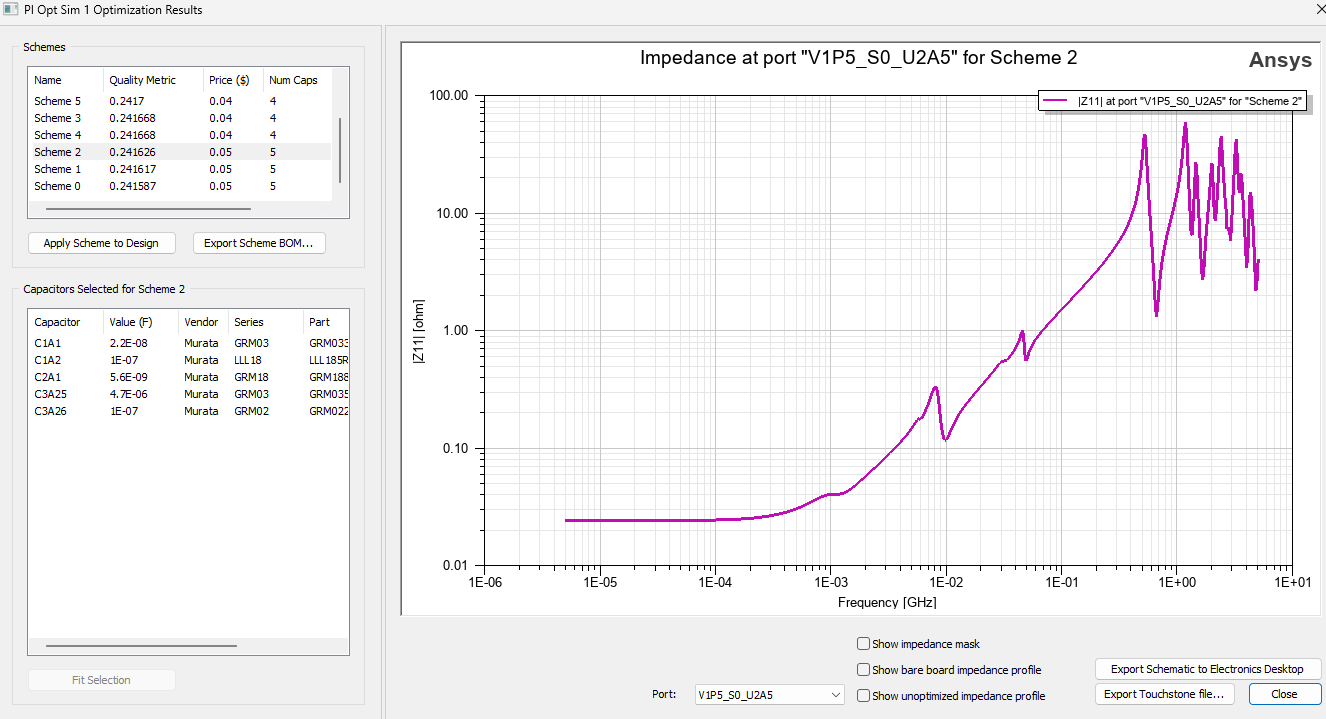

해석 결과로 최적화된 각 커패시터의 가격, 품명 등을 확인할 수 있습니다.

추가로 해당 커패시터가 부착되기 전/후 그래프도 "Show bare board impedance profile" 체크를 통해 아래와 같이 확인할 수 있습니다.
