SIwave port 설정 방법 비교

동일한 전송선 구조에서 SIwave의 Port 설정 방식에 따라 해석 결과에 차이가 있는지 확인하기 위해, Series Thru 방식의 단일 Port 설정과 각 단자에 개별 Port를 설정한 경우를 비교하였다.

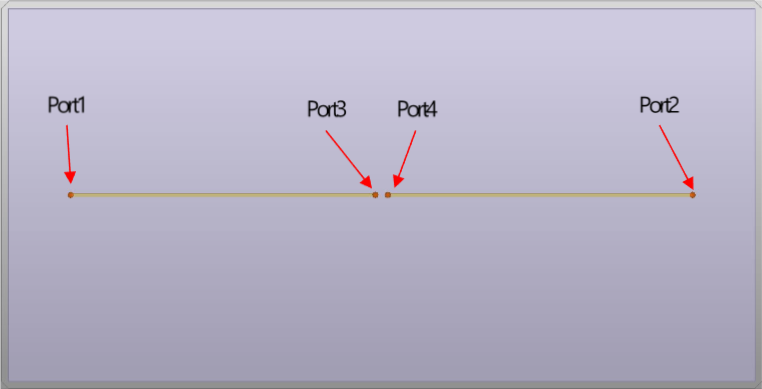

1. Case 1: 각 단자에 개별 port를 설정

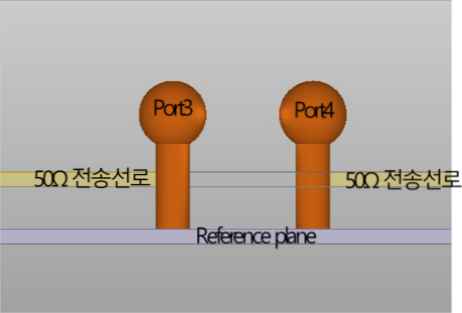

                 선로-Reference plane 사이 Port 설정

SIwave에서

- Reference plane 위에 길이가 25mm, 특성 임피던스 50Ω의 전송선로 2개를 배치

- 각각의 전송선로 양 끝에 Port를 설정

  -> Port3과 Port4를 50Ω 전송선로와 Reference plane 사이에 설정

Circuit에서

- Port1: 소스 인가

- Port2: GND symbol 연결

- Port3- Port4 사이에 인덕터를 연결

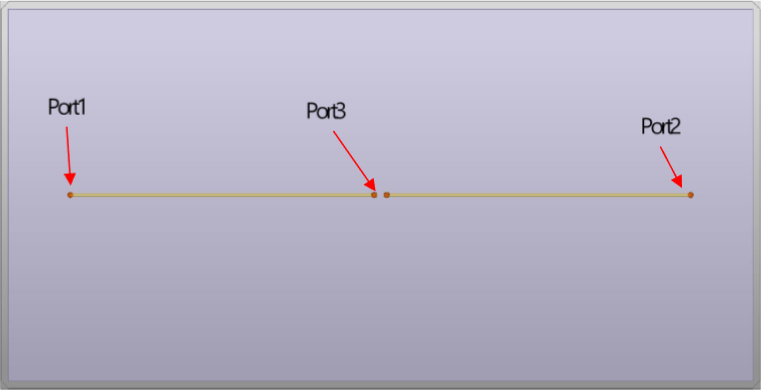

2. Case 2: 단자 사이를 Series thru로 1개의 Port로 설정

SIwave에서

- Reference plane 위에 길이가 25mm, 특성 임피던스 50Ω의 전송선로 2개를 배치

- 각각의 전송선로 양 끝에 Port를 설정

  -> Port3을 양 단자 사이에 Series thru 형태로 배치

Circuit에서

- Port1: 소스 인가

- Port2: GND symbol 연결

- Port3-GND symbol 사이에 인덕터 연결

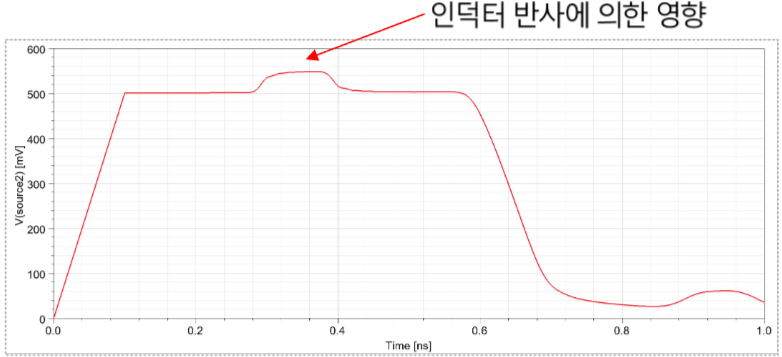

결과 비교

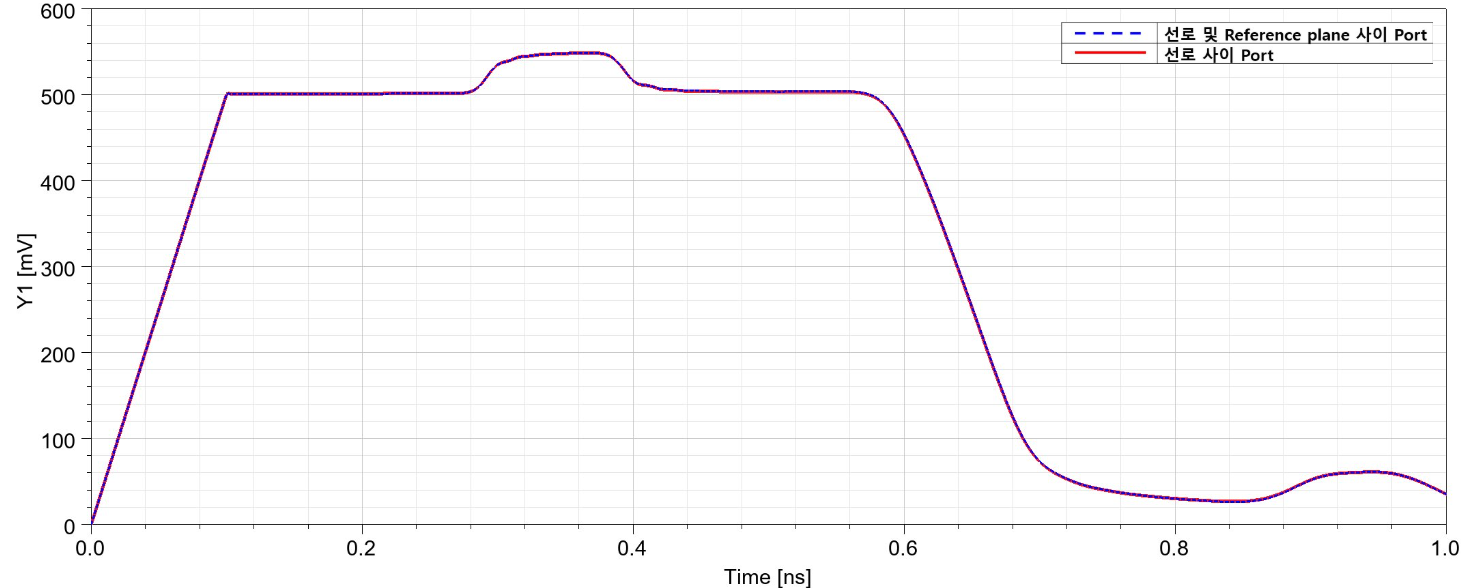

- 두 Port 설정 방식 모두 거의 동일한 파형이 확인
