HFSS Component Libraries를 이용한 다이폴 안테나 모델링 및 해석

HFSS의 Component Library를 이용하여 간단한 수치 입력을 통해 안테나 모델을 자동으로 생성할 수 있습니다. Component Libraries 창이 없을 경우 “View” 탭의 Component Libraries 버튼을 눌러 창을 띄워줍니다(툴의 우측에 창이 생성됨).

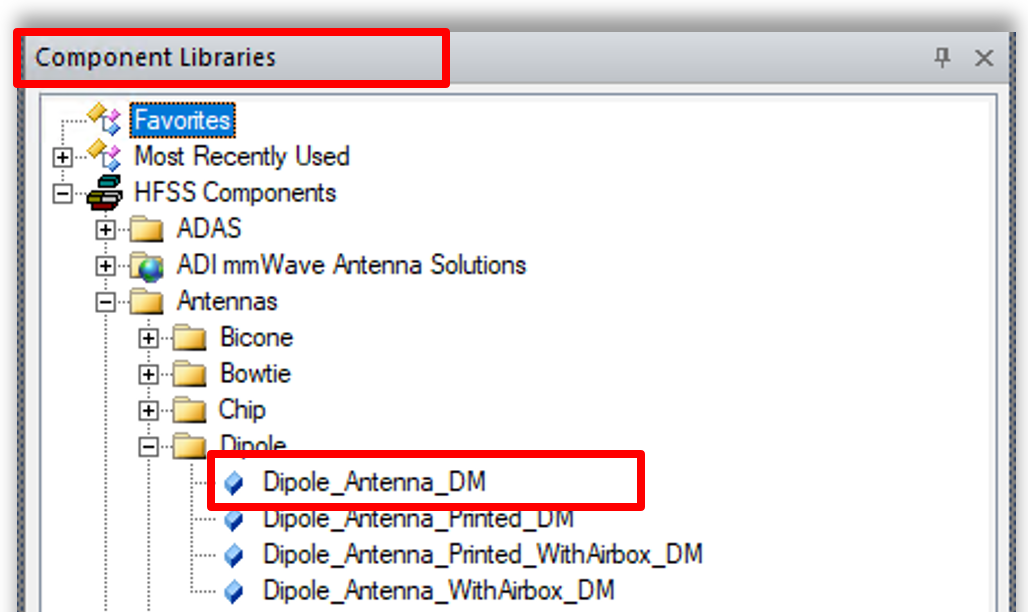

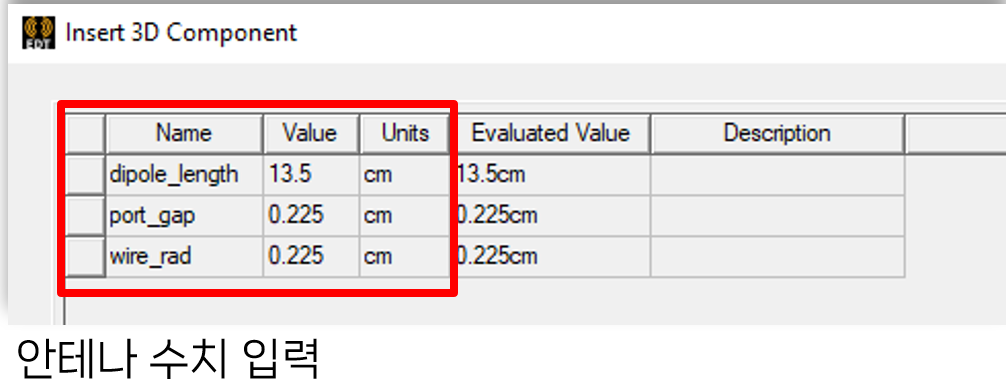

라이브러리의 Dipole_Antenna_DM을 클릭하고 아래와 같이 설계 목표에 맞는 안테나의 수치를 입력합니다.

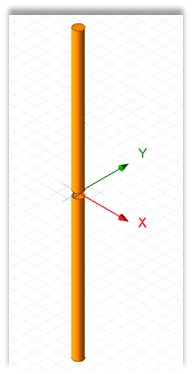

위 과정을 완료하면 아래 사진과 같이 다이폴 안테나가 생성됩니다.

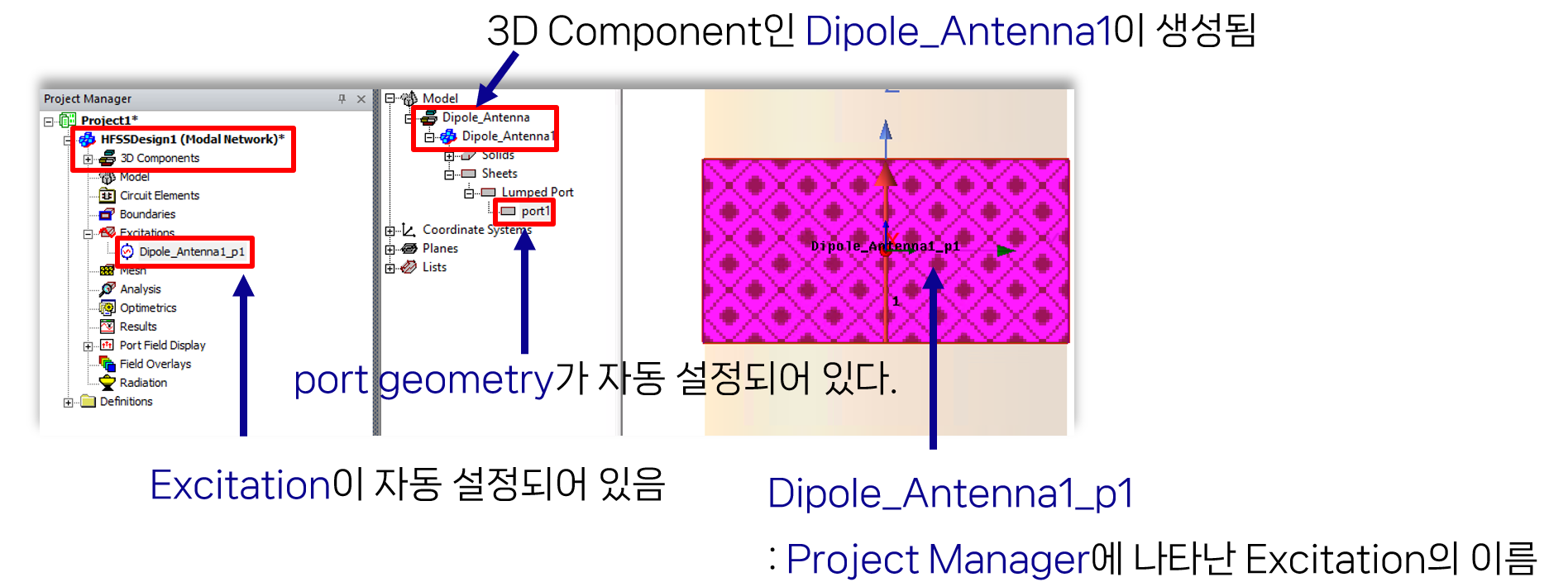

위 모델에는 Excitaion이 자동으로 설정되어 있습니다.

이번 해석에서는 Create Open Region을 이용해 Region을 자동으로 생성해주었습니다.

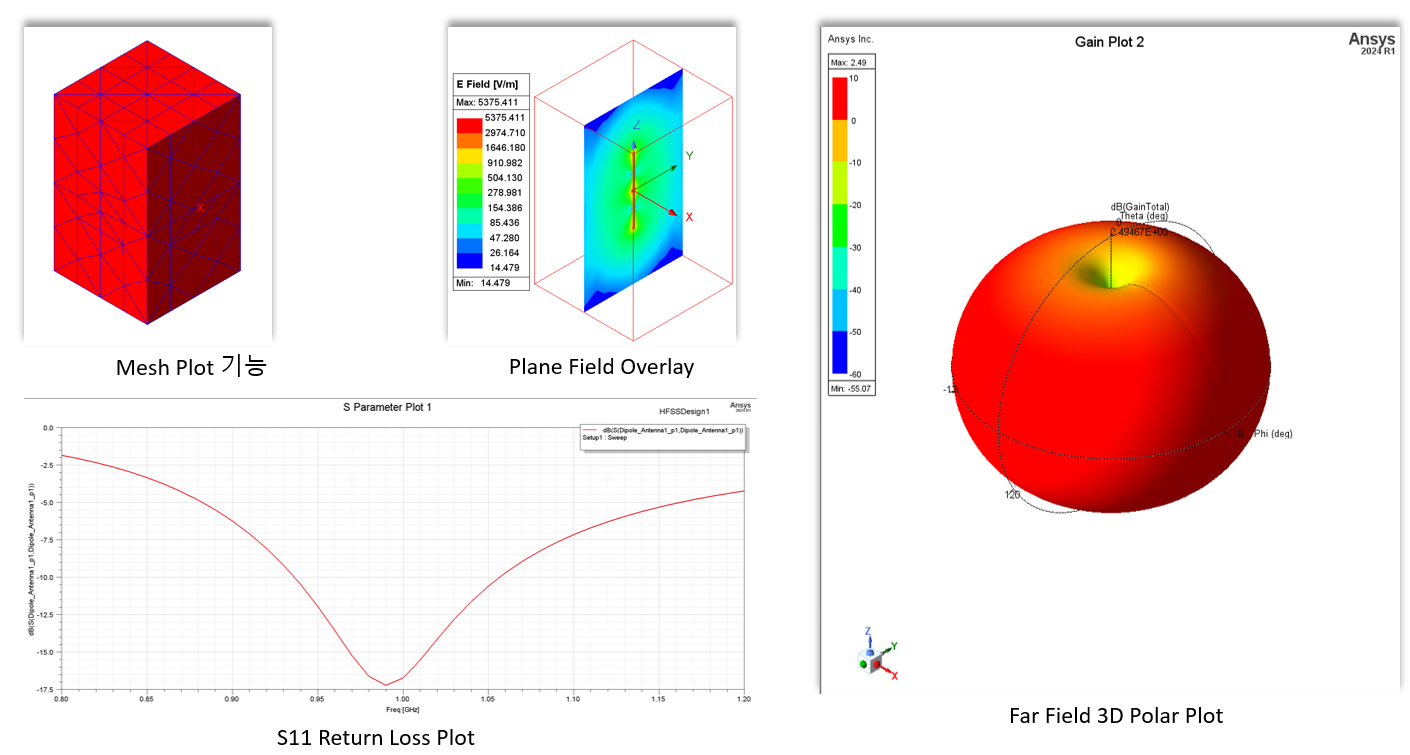

아래는 해석을 통해 확인할 수 있는 결과들의 예시입니다. Mesh Plot, Plane Field Overlay, S-Parameter, Far Field 3D polar Plot 등 다양한 해석 결과를 시각적으로 확인할 수 있습니다.
