HFSS : Case study of Differential Line Signal Integrity(SI)
박태수 | 2026년 02월 06일Differential Line(Transmission Line)을 HFSS에서 모델링하여, 여러가지 Signal Integrity 요소들에 대한 해석을 진행한 사례입니다.

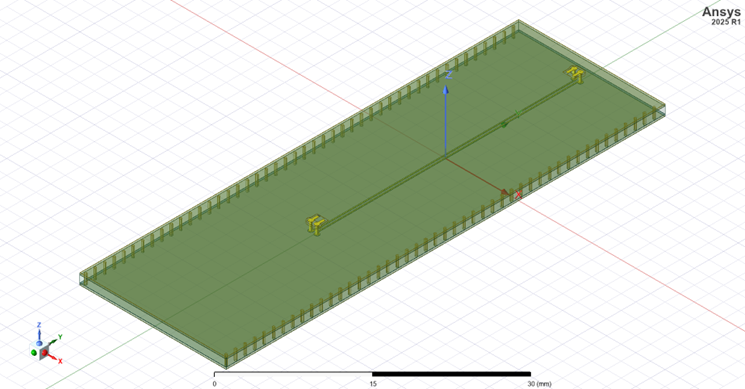

우선, 다음과 같이 다층 PCB 기판 위 Differential Line 모델링을 진행합니다.
Differential Line의 선폭, 물성, 길이 등을 고려해 Differential Line의 Impedance를 100ohm에 맞춰 모델링을 진행합니다.

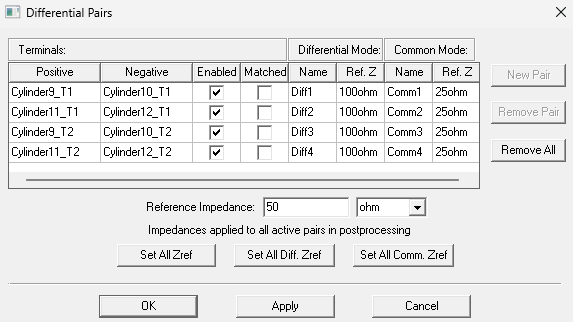

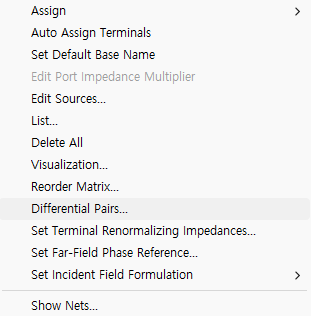

이때, Excitations 우클릭 후 Differential Pairs 설정을 하면, 이후 Result를 볼 때 각 포트가 Differential Line으로 분류된 결과를 확인할 수 있습니다.

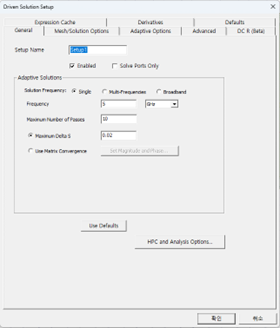

이후 Solution Setup을 해석 주파수에 맞게 설정합니다.(Ex. 5GHz)

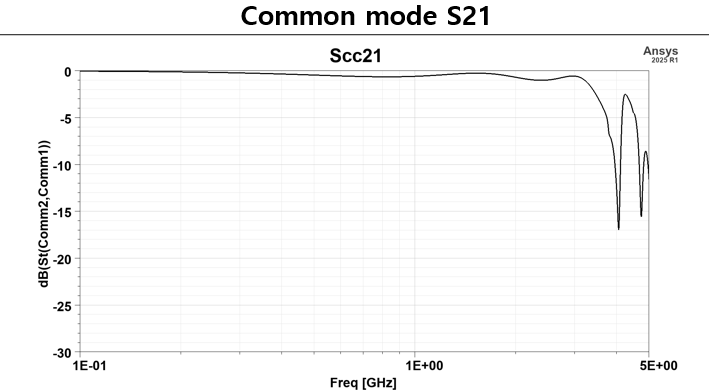

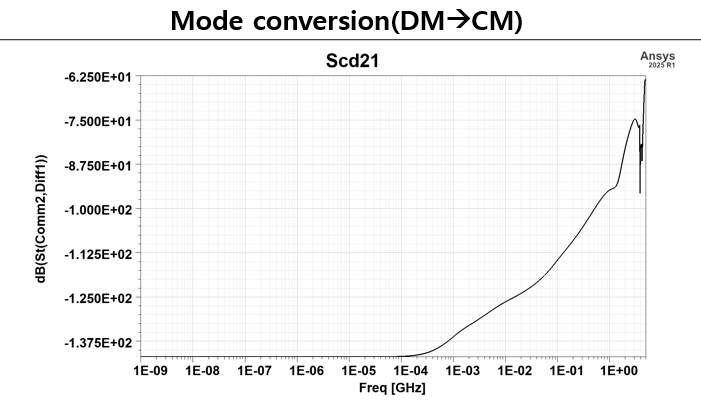

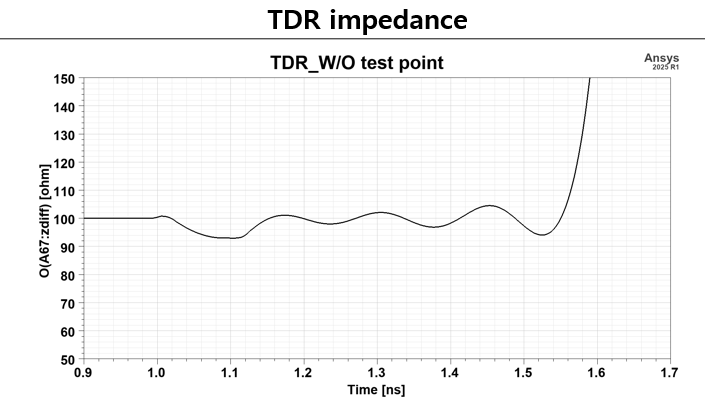

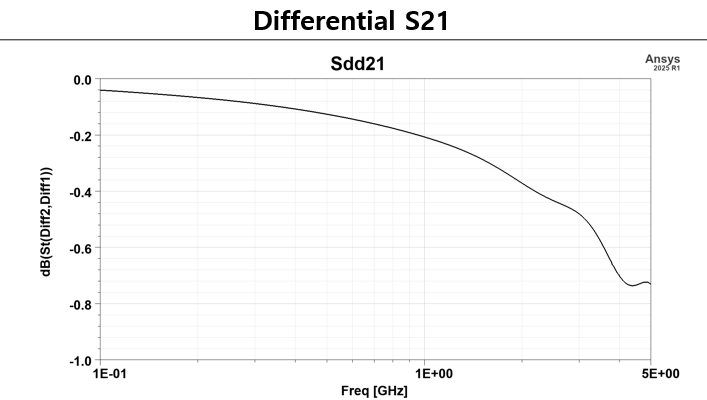

해석이 완료되면, S-parameter 결과를 통해 각 Signal Integrity 관련 요소들을 파악할 수 있습니다.
