Symmetric Wall을 활용해 복잡한 모델의 Maxwell Icepak 2-Way 해석

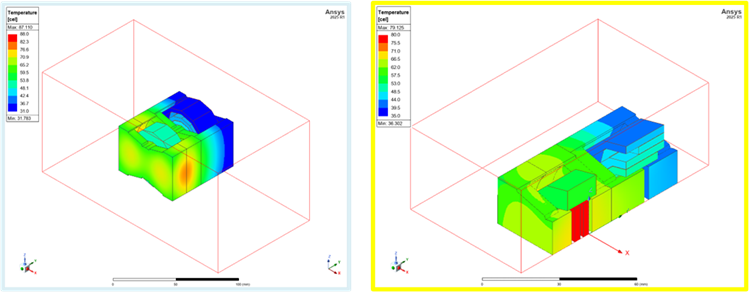

본 해석에서는 External Circuit 기능을 이용하여 변압기의 1차측에 전원 조건을 외부 회로로 구성하고, 2차측 부하를 회로 요소로 구현하였습니다. 이를 통해 Maxwell 내부에서 복잡한 Excitation 설정 없이도 운전 조건을 손쉽게 적용할 수 있습니다. 또한 변압기의 구조적 대칭성을 고려하여 ¼ 모델 기반 해석을 수행하였습니다. 모델을 Split 기능으로 분할한 후, 대칭면에는 Symmetry Boundary를 설정하고, Icepak에서도 동일하게 Symmetry Wall을 적용하였습니다. Opening 조건의 유속 역시 대칭 구조에 맞게 재조정하여 열-유동 해석의 일관성을 확보하였습니다.

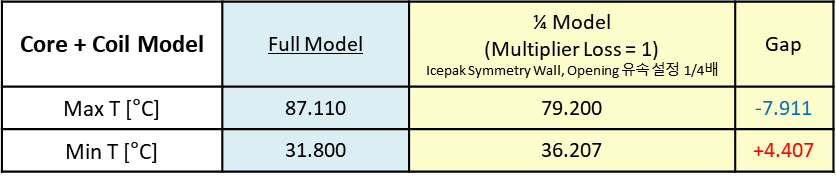

그 결과, 기존 Full Model 해석 시 약 1~2시간이 소요되던 계산 시간이 30분 미만으로 단축되었습니다.
