Maxwell 3D: Wire 단면적 형상에 따른 Stranded Loss 분석

효율적인 해석을 위해 원통, 원형의 모델을 12각형이나 사각형으로 단순화해서 모델링하고는 합니다. Maxwell 3D에서는 Litz wire 단면적 형상에 따른 Stranded Loss를 분석하여 합리적인 단순화 모델이 어떤 것인지 소개하고자 합니다.

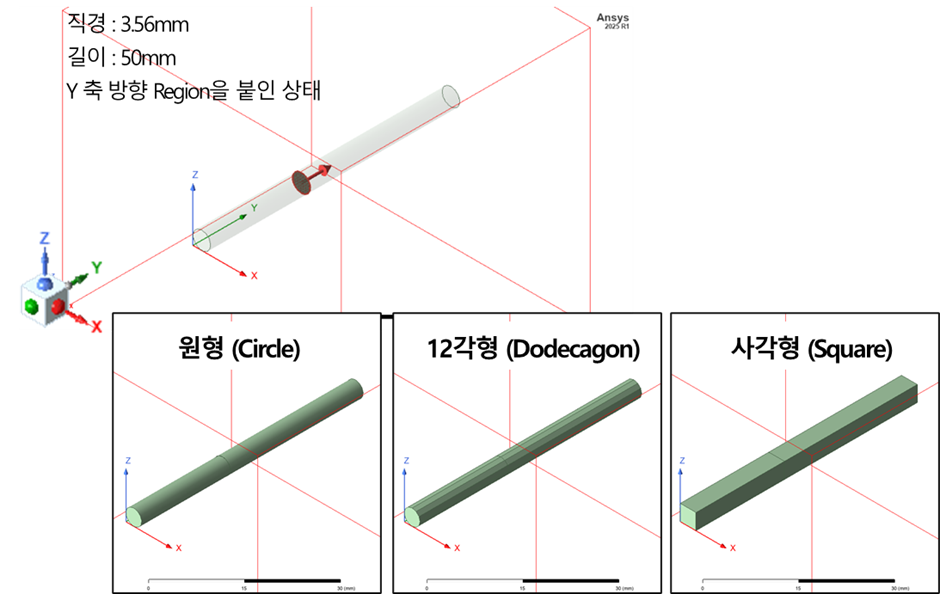

먼저 해석을 진행할 모델은 다음과 같습니다.

직경 3.56mm, 길이 50mm이며 y축 방향으로 경계면과 맞닿아있습니다.

이러한 형태에서 원형, 12각형 ,사각형에 대해서 해석을 진행합니다.

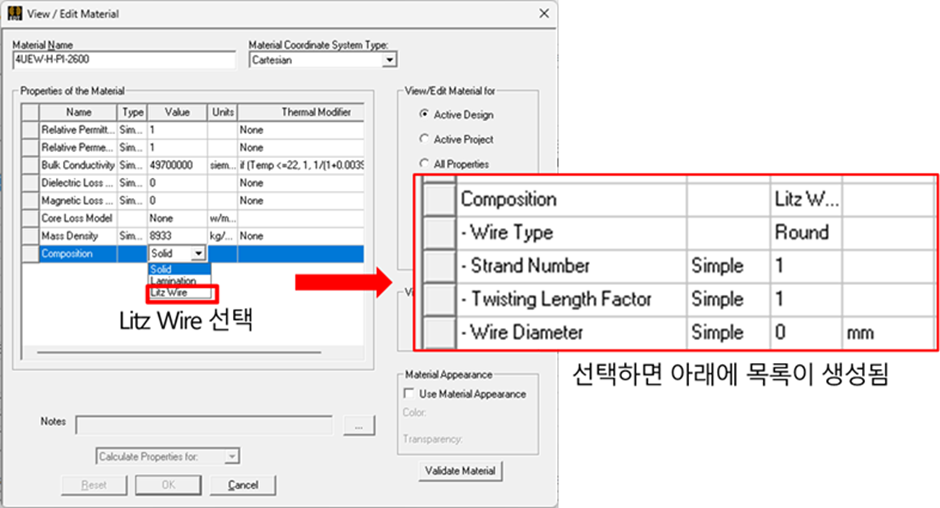

Litz wire 설정 방법은 아래 링크와 같습니다.

Maxwell 3D에서 Material에 Litz wire 설정은 어떻게 하나요?

Excitation은 1A를 인가했습니다.

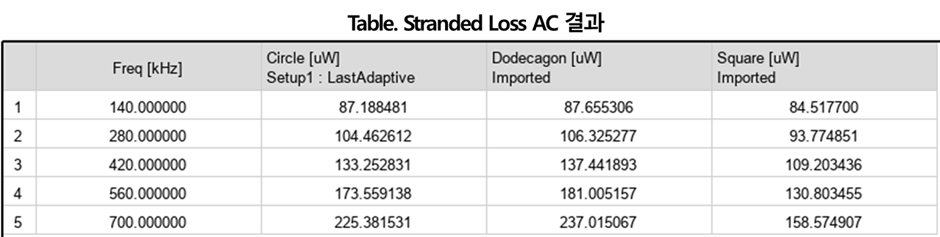

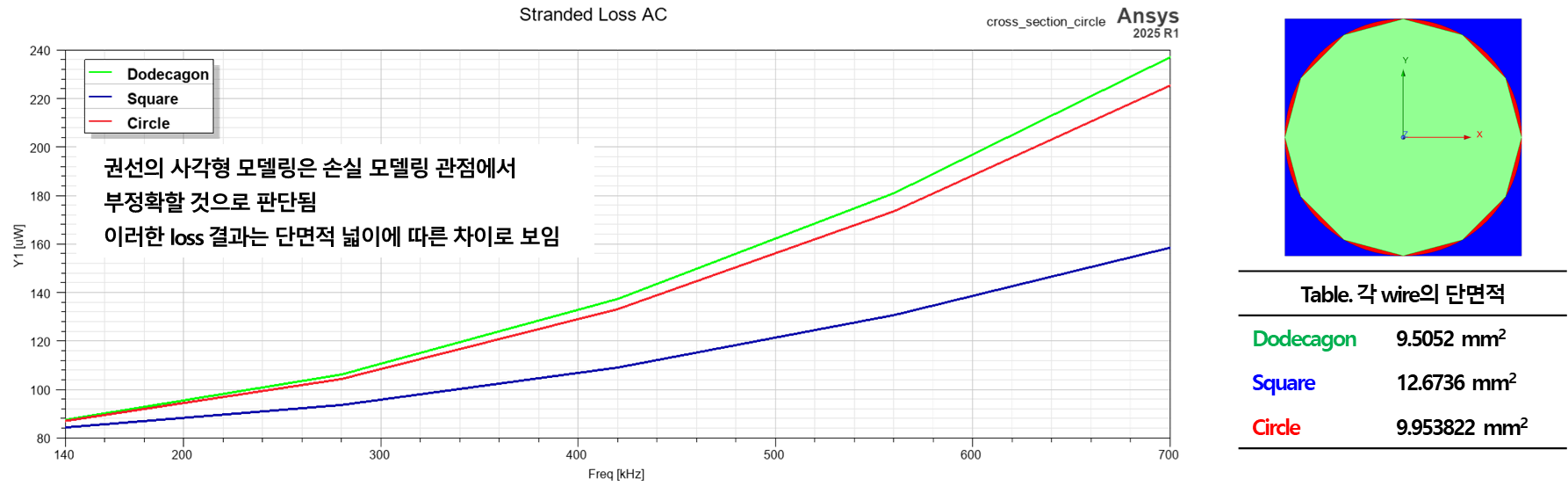

이 때 결과는 다음과 같습니다.

따라서, 원형의 Litz wire를 단순화할 시, 사각형보단 12각형을 사용해야 유사한 손실 결과를 가져올 수 있습니다. 혹은 단면적이 유사한 사각형으로 모델링해야 합니다.
