Maxwell 3D E Field 해석을 이용한 Shielding Effectiveness 해석 사례
박태수 | 2026년 01월 15일Maxwell 3D를 이용하여 Shielding Effectiveness(SE)를 분석할 수 있습니다.

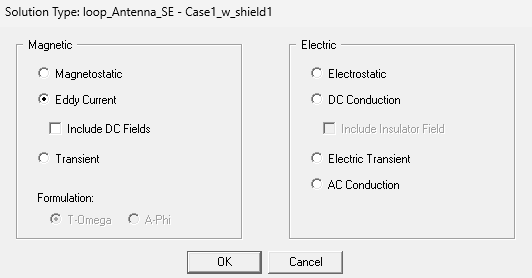

우선, Maxwell 3D의 Eddy Current Solver를 선택합니다.

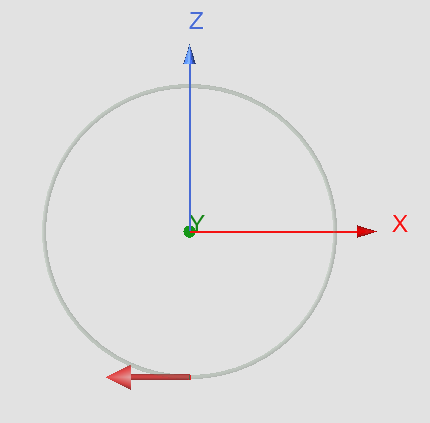

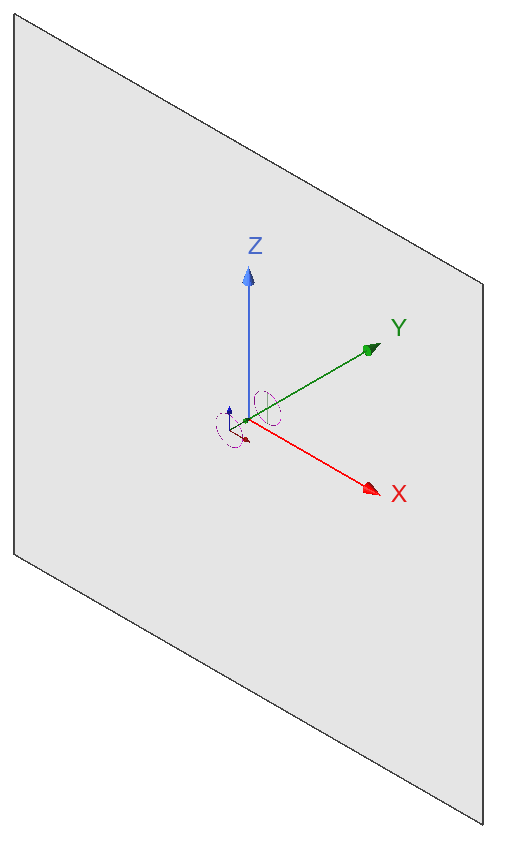

다음과 같이 Copper의 재질을 가지는 두 Loop 사이에 Aluminum(또는 PEC)를 가지는 Shield Wall을 모델링 합니다.

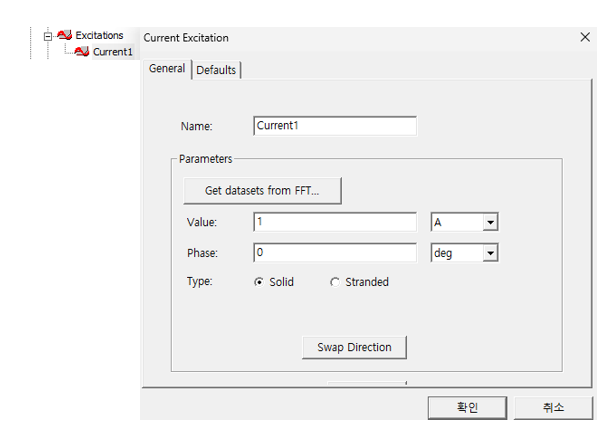

전자기장 형성을 위해 한쪽의 Loop(Tx)에는 다음과 같이 Current(= 단위 전류 1A)를 입력해줍니다.
전자기장 형성을 위해 한쪽의 Loop(Tx)에는 다음과 같이 Current(= 단위 전류 1A)를 입력해줍니다.

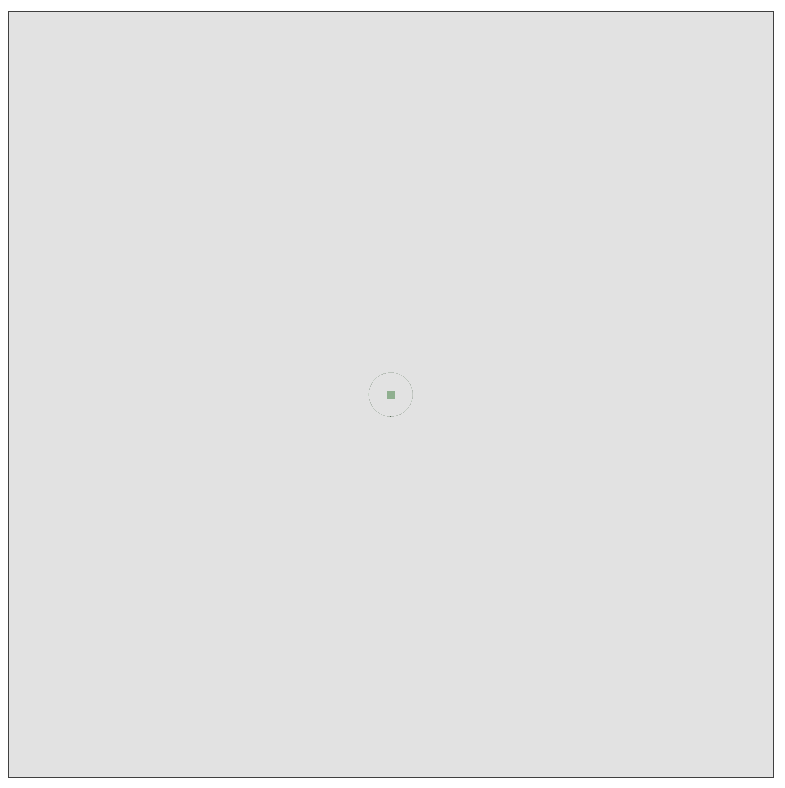

반대편 Loop(Rx)에는 Field를 측정할 Point를 추가합니다.
Radiation 설정 후, SE를 구하기 위해 Shield wall만 제외한 복사본을 만듭니다. (Without Shield 값을 구하기 위함)

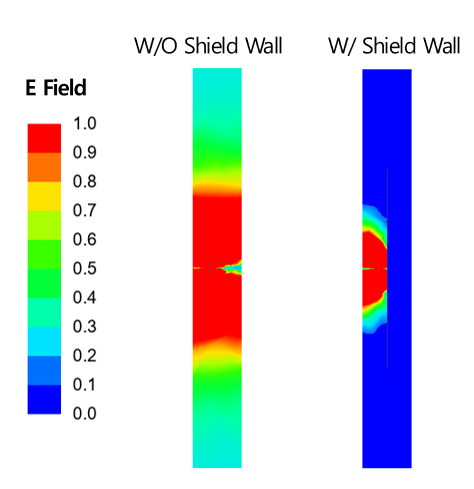

두 모델 모두 해석 주파수 대역을 설정하여 Analysis 진행 후 Field Result를 Plot하여 결과를 얻을 수 있습니다.
